上海冀晟钢桶充气贴胶封纸机交付使用
文/上海冀晟

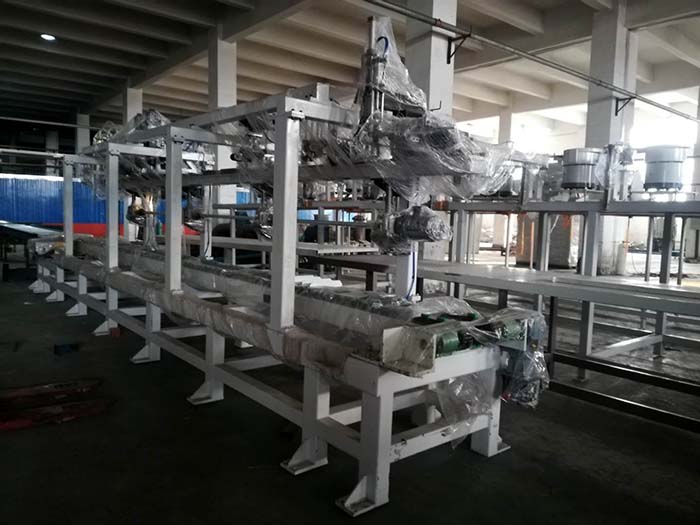

为太仓四方公司定制的机器制造完成

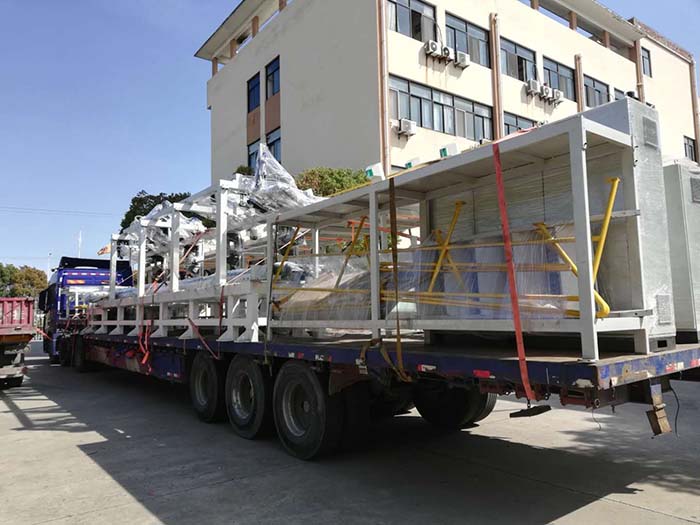

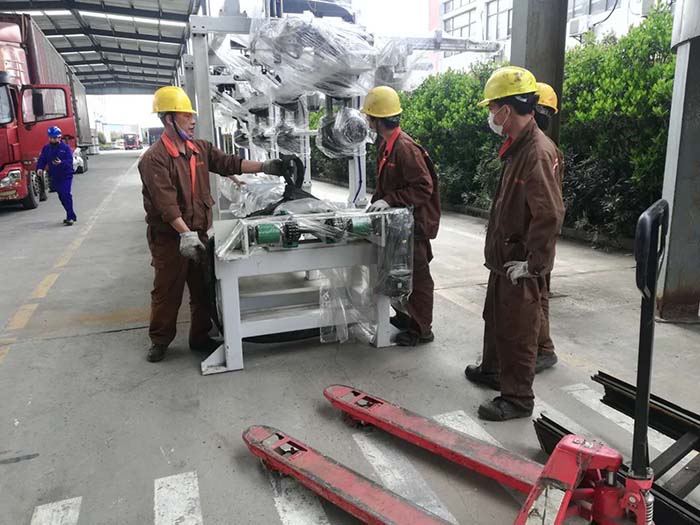

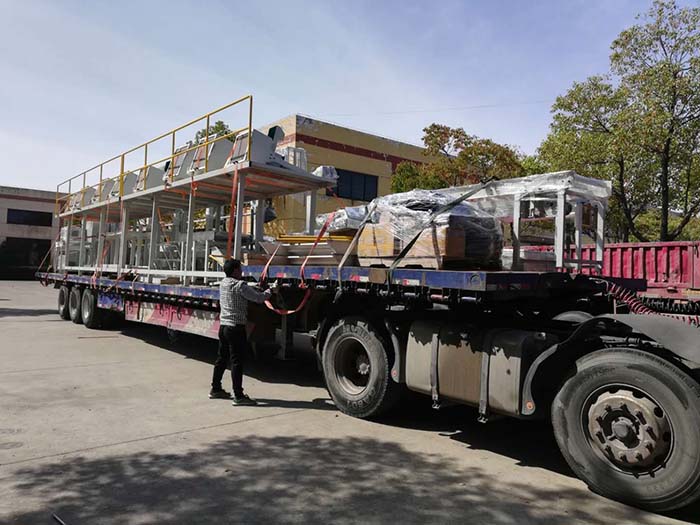

起运交付用户
充气贴胶封纸机简介
一、项目名称：YW1270F充气贴胶封纸机；
二、产能：≥600件/小时（100%效率情况下）
三、设备功能：
1、在钢桶进入外涂设备前，实现产品的充干燥空气、封闭大小口，视觉检测等功能的自动化；防止钢桶外涂时油漆进入钢桶内部。
2、设备采用PLC编程控制，触摸屏界面操作。PLC控制设备上下和左右方向自动调整，并自动进行不同规格的产品生产。
3、设备预留接口,将来需方可采用MES管理控制系统。将来采用工控机通讯，可根据ERP数据库系统（需方将来提供）的料单自动进行不同规格的产品生产。
4、设备预留接口,将来可与需方ERP数据库生产管理系统（需方将来提供）通讯。
四、产品条件：
| 序号 |
名 称 |
内 容 |
1 |
钢桶种类 |
200L/208L/210L/216.5L标准包装用闭口桶和开口桶 |
2 |
钢桶尺寸范围 |
内径φ560～φ571.5mm， 高度820～970mm |
3 |
大小螺口间距 |
大小螺口间距见附表 |
4 |
钢桶重量 |
≤28Kg |
5 |
工件材质 |
冷轧板（0.8 ～ 1.2 mm) |
三、技术说明
充气贴胶封纸机技术要点说明
◆充气贴胶封纸机设备能力：≥600件/h
◆充气贴胶封纸机设备设5个基本工位，分别是：大小螺口寻位→充气1→充气2→贴胶封纸→CCD视觉检查。
◆设备采用PLC编程控制，触摸屏界面操作。PLC控制设备上下和左右方向自动调整，并自动进行不同规格的产品生产。
◆设备设有升降机架，充气装置、贴胶封纸装置和调整装置等均安装在升降机架上，钢桶高度变化时自动调整。
◆设备设有左右调整装置，调整装置采用伺服推杆驱动。钢桶大小螺口间距不同时自动调整左右位置。
◆产品输送方式：钢桶立式输送

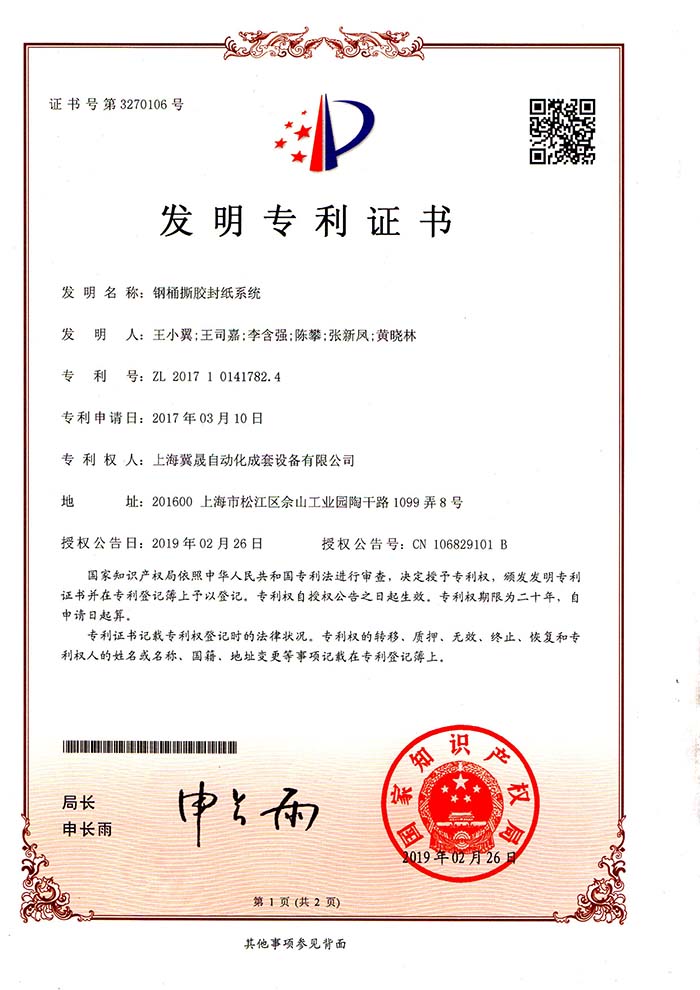

钢桶撕胶纸系统专利证书

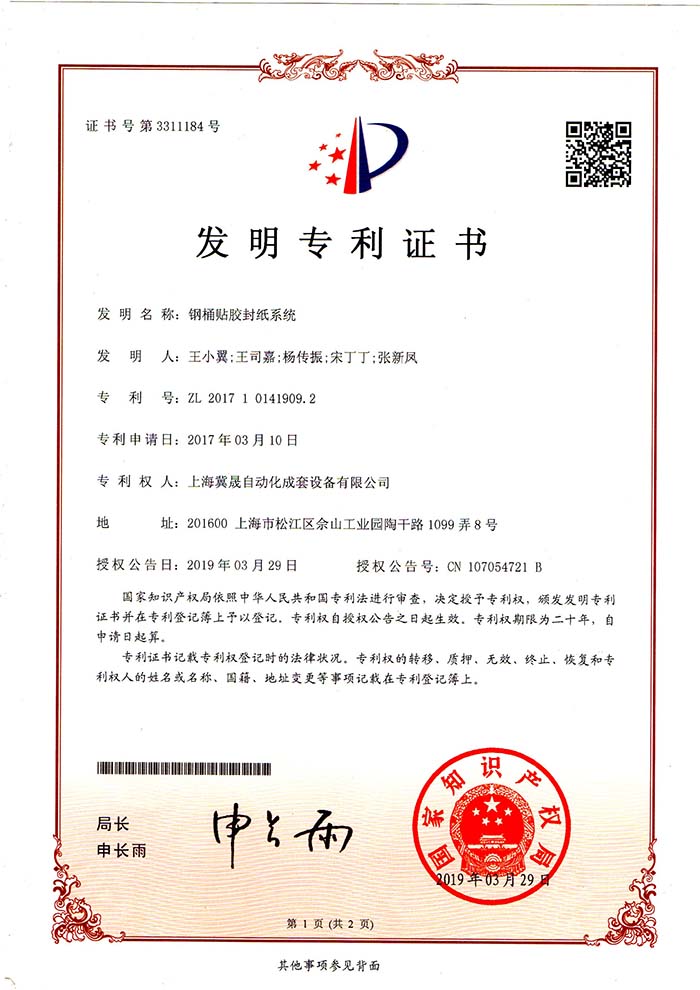

钢桶贴胶封纸系统专利证书
|
