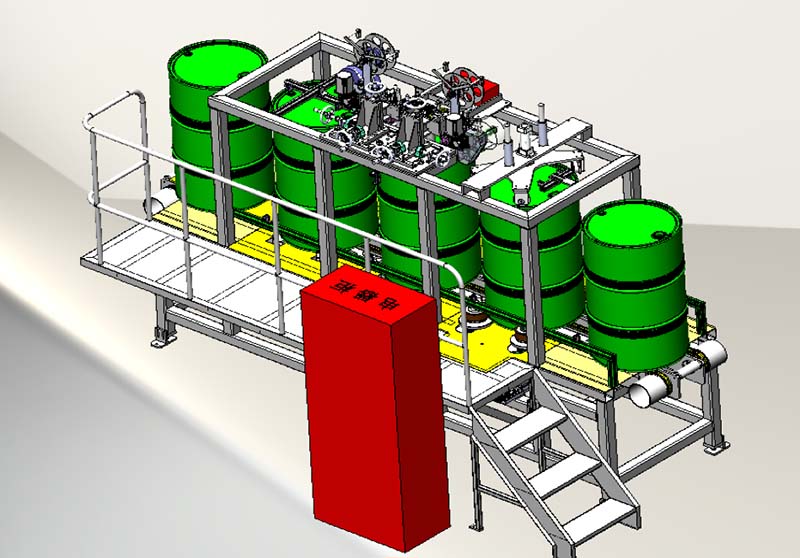

创新的钢桶帖胶封纸系统

文/上海冀晟

一、技术背景

制桶工业中，焊接成型后的钢桶需要对其表面进行喷漆处理，喷漆前需在钢桶上的大小孔位置帖胶封纸，防止油漆溅入钢桶内部污染钢桶内部环境。传统工艺生产钢桶时贴胶封纸步骤由人工完成，非常费时，而且极容易出现贴纸贴歪的情况。

二、技术创新点

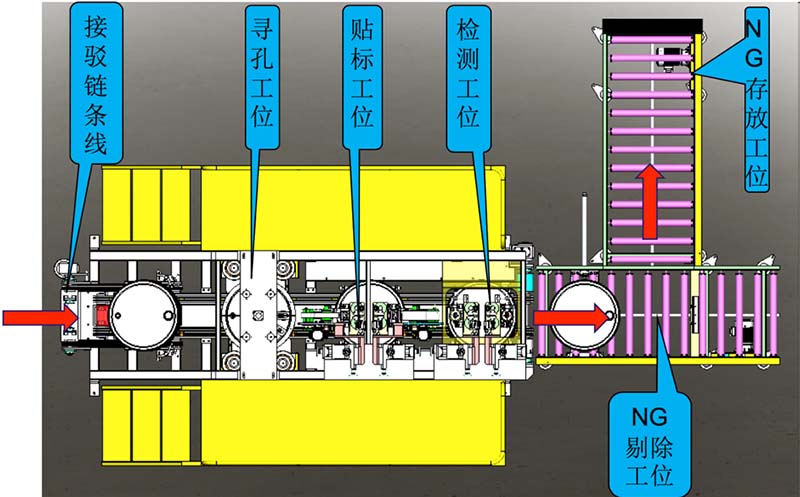

1、创新点一：

（1）设备采用多工位独立同步工作使生产线能力达到：720件/hr；

（2）采用CCD视觉检测功能，可防止因纸张损坏等原因，造成胶封纸贴标不到位，而进入涂装造成桶被污染的损失。

（3）配有NG线，不合格的产品可自动输出。

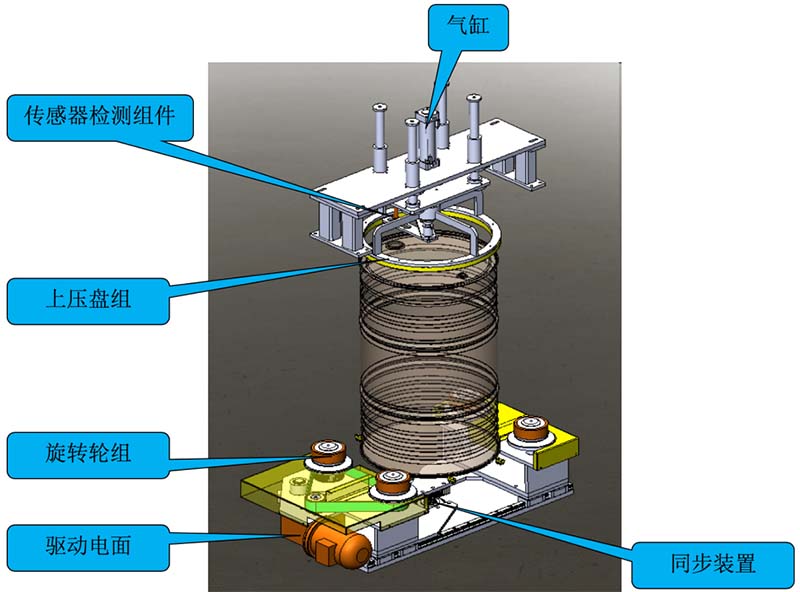

2、创新点二：

（1）此工位采用抱夹产品旋转的方式，把钢桶T桶口的方向自动调整至同一方向

（2）一套同步夹紧机构，可同时完成钢桶的居中、提升与链条线脱离功能。

3、创新点三：

（1）采用二次精定位装置可保证贴标纸与桶口的重合精度

（2）大小口标签纸供料系统为独立的组件，可根据钢桶的种类自由调节

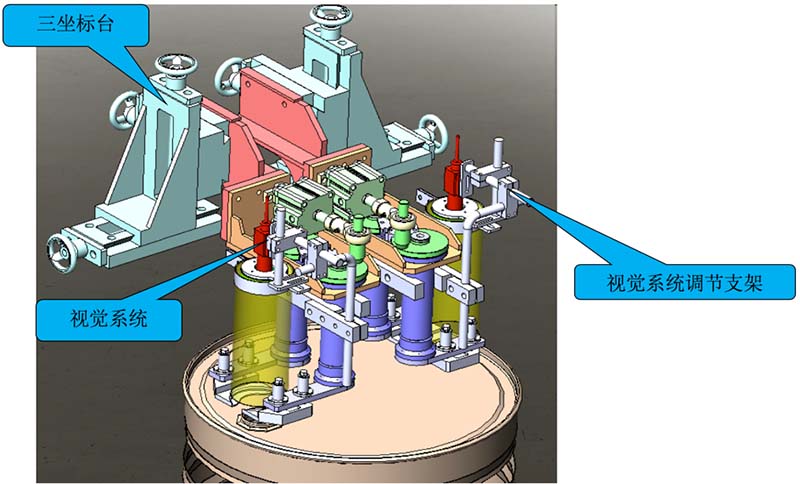

4、创新点四：

（1）采用CCD摄像技术来判别贴纸的精确度，是否合格。

（2）经CCD检测合格的经过输送线进入下一道工序，不合格的会自动流入NG存放工位

三、市场前景及未来的规划

1、已研发成功并进入销售的项目进行分类，提出问题制定进行升级，使专用设备具备标准化、模块化、数字化并结合MES系统数据分析与生产企业的ERP连接，为企业提供包括制造数据管理、计划排程管理、生产调度管理、库存管理、质量管理、人力资源管理、工作中心/设备管理、采购管理、成本管理、生产过程控制等管理模块，为企业打造一个扎实、可靠、全面、可行的制造协同管理平台。

2、为客户提供优质、节能、高效的专用设备，在制桶行业争取做到国内稳居第一的品牌。

3、不断研发新的产品，从节能、环保、高效、智能化等各方面下功夫，目前已列入研发项目的有：

（1）激光焊接套塑钢桶一体设备

简化了传统制桶步骤，可将钢带统一卷圆后统一焊接，省事省力，大大节约了生产设备成本，运营成本，特别是降低了生产过程中的能源消耗，另外由于改变了工艺，用塑料套膜的新技术，替代了油漆喷漆，彻底解决了钢桶制桶行业的废气、废水的污染问题，成本也相对降低。

（2）高效立式钢桶成型设备

目前只有国外少数几个国家有，但价格较高，技术封锁，目前国内只有几个大企业花重金购买，但大多数中小型企业无力购买。我们研发的12个/min的钢桶成型设备将有巨大的国内市场和广阔的国际市场。我们的优势是：能快速切换模具、高效、高能且价格便宜，大约是国外价格的60%，修理方便等特点。

以上两个新产品准备2018年研发成功先推出国内市场，预计为我企业能增加50%产值和利润，并组织到国外参观，花一到两年时间占领一部分国际市场。

四、上海冀晟自动化成套设备有限公司

上海冀晟自动化成套设备有限公司创办于2004年，位于佘山工业园区，公司生产基地面积约为15亩，其中具有高级职称技术工程师人员20名，主营产品为工业机器人等工业自动化设备及其配套设施，是集研发、制造、销售及服务于一体的综合性公司。

上海冀晟自动化成套设备有限公司已经获得国家专利14项,企业先后与世界第二大钢铁集团杰富意（JFE）合作，完成多条自动化产线。

冀晟的自动化产品被广泛应用于许多知名企业，促使企业经济效益连年增长。如汽车领域的通用，大众，广州本田，武汉神龙，海南马自达，重庆长安，福特等；

如制桶领域的川崎重工杰富意公司、中粮包装、新加坡OSWELL、SDP公司、台湾兴隆、德奇公司、格瑞夫公司、无锡四方，前处理设备、预热炉设备、固化炉设备、钢桶输送设备、钢桶焊缝处理设备、贴标、撕标设备、充气拧盖机、喷漆室等。

五、上海冀晟的研发团队

上海冀晟自动化成套设备有限公司先有技术研发人员进20名，研发团队半数为大学本科以上学历，其中有2名副教授兼任高校机械工程的教学，有7人获相关发明专利。

李含强：研发部经理，参加过“桶身焊缝定位碾压剪切系统”“钢桶撕胶封纸系统”“自动充气拧盖系统”“工装板送取循环系统”“激光焊接机”的发明专利的研发。

刘国斌：技术部部长：参加过“桶盖码垛系统”“一种用于导电母线生产的自动铆接机”“导电母线长度校正机”“可升降带居中夹紧机构的滚筒输送机”“激光焊接机”的发明专利的研发。

杨传振：电气控制经理，参加过“桶身焊缝定位碾压剪切系统”“钢桶贴胶封纸系统”的发明专利的研发。
