专利介绍：智能化钢桶喷漆装置

文/祝从余

一、专利基本信息

申请号：CN02232584.0

公开号：CN2544827Y

IPC分类号：B05B12/00

发明人：祝从余

二、摘要

一种智能化钢桶喷涂装置，钢桶置于钢桶旋转机上旋转，涂料自动喷枪置于钢桶一侧，由喷枪支架支撑，在钢桶顶部的上方置有磁性转数传感器，该传感器与微电脑相连，磁性转数传感器支撑在喷枪支架上，磁性转数传感器置于钢桶封闭器或桶口盖上方。该装置可智能化控制钢桶涂层首尾接缝宽度，涂层层数和涂层厚度。涂层厚度采用调节钢桶旋转转数来控制，利用钢桶封闭器作为转速测量点，与钢桶旋转转速机无关，所以能做到控制转速准确，提高喷涂质量，可适用于钢桶或其它物件的喷涂。

三、权利要求书

1、一种智能化钢桶喷涂装置，钢桶置于钢桶旋转机上旋转，涂料自动喷枪置于钢桶一侧，由喷枪支架支撑，其特征在于：在钢桶顶部的上方置有转数传感器，该传感器与微电脑相连。

2、根据权利要求1所述的智能化钢桶喷涂装置，其特征在于：所述转数传感器支撑在喷枪支架上。

3、根据权利要求1所述的智能化钢桶喷涂装置，其特征在于：所述转数传感器置于钢桶封闭器或桶口盖上方。

四、说明书

1、技术领域

本实用新型涉及一种喷涂装置，特别是钢桶的喷涂装置。

2、技术背景

现有钢桶的喷涂装置：是将钢桶置于钢桶旋转机上旋转，涂料自动喷枪置于钢桶一侧，由喷枪支架支撑。钢桶喷涂层的搭接宽度由人工根据钢桶旋转机转速和调节喷涂时间来控制。钢桶旋转机采用转轮与钢桶摩擦来传递转矩，由于转轮与钢桶摩擦力不稳定，在实际喷涂中，钢桶转速是不稳定的，涂层首尾相接有时宽有时窄，宽了产生流淌现象，而且浪费涂料；窄了覆盖不全、漏底。所以，在钢桶喷涂中，这一问题很难处理，极大的影响了涂层质量。对于涂层厚度，现在采用涂层层数或涂料粘度来控制，有时涂两层薄了，涂三层厚了，不好调节，是一件待解决的难题。

3、技术内容

本实用新型要解决钢桶喷涂装置中自动控制钢桶喷涂层搭接宽度和涂层厚度的技术问题。

智能化钢桶喷涂装置的技术方案：钢桶置于钢桶旋转机上旋转，涂料自动喷枪置于钢桶一侧，由喷枪支架支撑，其特征在于：在钢桶顶部的上方置有转数传感器，该传感器与微电脑相连。

上述转数传感器支撑在喷枪支架上。

上述转数传感器置于钢桶封闭器或桶口盖上方。

有益效果：智能化控制钢桶涂层首尾接缝宽度，涂层层数和涂层厚度。涂层厚度采用调节钢桶旋转转数来控制，利用钢桶封闭器作为转速测量点，与钢桶旋转转速机无关，所以能做到控制转速准确，提高喷涂质量，可适用于钢桶或其它物件的喷涂。

4、附图说明

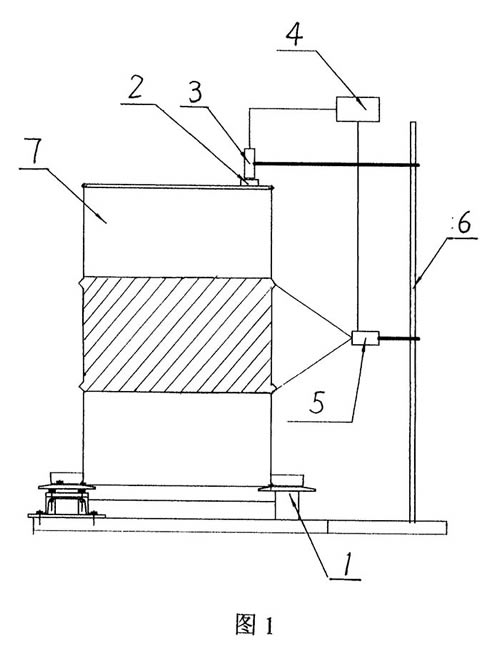

图1是本实用新型实施例的结构示意图。

图中：1-钢桶旋转机、2-钢桶封闭器、3-转数传感器、4-微电 脑、5-涂料自动喷枪、6-喷枪支架、7-钢桶。

5、具体实施方式

智能化钢桶喷涂装置的实施例：钢桶7置于钢桶旋转机1上旋转， 涂料自动喷枪5置于钢桶7一侧，由喷枪支架6支撑，在钢桶顶部的上方的钢桶封闭器2或桶口盖上部置有磁性转数传感器3，该传感器与微电脑4相连，磁性转数传感器3由固定杆固定在喷枪支架6上。

工作原理：工作时钢桶旋转机使钢桶旋转，当钢桶上面的封闭器转到磁性转数传感器下面，传感器发出一脉冲信号，这一信号由电缆输到微电脑后，微电脑将发出控制自动喷枪指令使喷枪喷出涂料对钢桶进行喷涂。当钢桶再转一圈时又发出一个信号给微电脑它根据这一信号发出关闭喷枪的指令使喷枪停止对钢桶进行喷涂。

由于采用钢桶上封闭器来作为转数输送出，所以涂料首尾接缝一致性好，搭接宽度小而且不漏底，这是人工做不到的。

如果将钢桶旋转转数提高，相应涂料喷涂时间也少，但钢桶被喷涂面积没有变。这也就意味着涂层薄。也就是说改变钢桶旋转速度可以改 变涂层厚度。

涂层厚度和涂层数量都能用微电脑来智能化控制，只要对微电脑输入相应程序即可。
