专利介绍：钢桶喷涂双回收喷漆室

文/祝从余

申请号：CN02234841.7

公开号：CN2544829Y

分类号：B05B15/12;B01D47/02

发明人：祝从余

【摘要】

一种钢桶喷涂双回收喷漆室，喷漆枪置于工件周围的喷漆室内，工件下面有一个滤漆池，在滤漆池内置有水旋器，经阻水板与负压室连通，在喷涂工件旁边置有吸风嘴，吸风嘴连通过滤室，经过滤层与负压室连通，负压室置有抽风机，并与风道连通。滤漆池和过滤室分别连通一个负压室或共用一个负压室。负压室内的阻水板交错排列。本实用新型解决多色喷漆室漆雾和剩漆回收的问题，提高桶状工件的喷涂质量，提高套色钢桶分色界线清晰度，加快喷涂速度，改善喷涂室工作环境，提高喷涂自动化水平，防止有毒有害气体对大气的污染。

【权利要求书】

1、一种钢桶喷涂双回收喷漆室，喷漆枪置于工件周围的喷漆室内，工件下面有一个滤漆池，其特征在于：在滤漆池内置有水旋器，经阻水板与负压室连通，在喷涂工件旁边置有吸风嘴，吸风嘴连通过滤室，经过滤层与负压室连通，负压室置有抽风机，并与风道连通。

2、根据权利要求1所述的钢桶喷涂双回收喷漆室，其特征在于：所述滤漆池和过滤室分别连通一个负压室或共用一个负压室。

3、根据权利要求1所述的钢桶喷涂双回收喷漆室，其特征在于：所述负压室内的阻水板交错排列。

4、根据权利要求1所述的钢桶喷涂双回收喷漆室，其特征在于：所述吸风嘴分别连通一个过滤室或多个吸风嘴连通一个过滤室。

5、根据权利要求1、2、3或4所述的钢桶喷涂双回收喷漆室，其特征在于：所述吸风嘴呈喇叭状。

【说明书】

1、技术领域

本实用新型涉及一种喷漆室的余漆和漆雾的回收装置，特别是桶状工件多色喷漆室的回收装置。

2、技术背景

钢桶需用涂层颜色来区分桶内装的物品类别，在进行多色喷涂时，一般将钢桶分为上段、中段、下段、桶盖、桶底五部分。在实际喷涂中，将上段、下段、桶底二部分喷成一种色，桶中部，桶盖两部喷为另一种色。喷涂时先喷钢桶中部和桶盖，再喷其余部分。当第一种色涂层喷完后再喷第二种色涂层时，如果不将第二种色漆雾及时回收，第二种色漆雾就要混到刚喷完的第一种色涂层中去，造成混色，降低涂层质量。现有的喷漆室：喷漆枪置于工件周围的喷漆室内，工件下面有一个滤漆池，可将落在滤漆池内的余漆回收，但不能完全回收余漆和漆雾。

3、技术内容

本实用新型钢桶喷涂双回收喷漆室解决多色喷漆室漆雾和剩漆回收的问题，提高套色钢桶分色界线清晰度，提高桶状工件的喷涂质量。
钢桶喷涂双回收喷漆室的技术方案：喷漆枪置于工件周围的喷漆室内，工件下面有一个滤漆池，其特征在于：在滤漆池内置有水旋器，经阻水板与负压室连通，在喷涂工件旁边置有吸风嘴，吸风嘴连通过滤室，经过滤层与负压室连通，负压室置有抽风机，并与风道连通。

上述滤漆池和过滤室分别连通一个负压室或共用一个负压室。

上述负压室内的阻水板交错排列。

上述吸风嘴分别连通一个过滤室或多个吸风嘴连通一个过滤室。

上述吸风嘴呈喇叭状。

工作过程及有益效果：将喷涂作业时产生漆雾在负压室抽风机作用下，抽吸到滤漆池，通过滤漆池内的水旋器，混有漆雾的气体在此和水混合并产生旋涡，由于旋涡的作用，漆雾中的漆留在水中，气体由抽风机抽吸到负压室，混有水的气体经阻水板作用，将水留在负压室，留在负压室的水在重力作用下流到滤漆池，干净气体排出室外，也就是说漆雾在这里进行洗涤净化处理。

将吸风嘴直接安装在喷涂区附近，及时将未喷在钢桶上漆雾回收，不使这种色漆雾飞到另一涂层，避免混色。将喷涂作业时未喷在钢桶的漆雾由抽风机吸抽到过滤室，经过滤层再到负压室，混有漆雾的气体通过过滤室的过滤层，将漆雾中漆留在过滤纸上，每天工作结束时，将过滤纸由过滤室抽出剪切回收，新过滤纸也自动铺在过滤室里，经过滤后的干净气体经负压室被排出室外。采用负压抽吸、过滤、再排放的方式，使未喷在钢桶上的漆雾就不能混到另一涂层中去，提高钢桶喷涂质量，提高套色钢筒分色界线清晰度，加快喷涂速度，改善喷涂室工作环境，提高喷涂自动化水平，防止了有毒有害气体对大气的污染，适用于多色喷涂的桶状工件回收余漆和漆雾。

4、附图说明

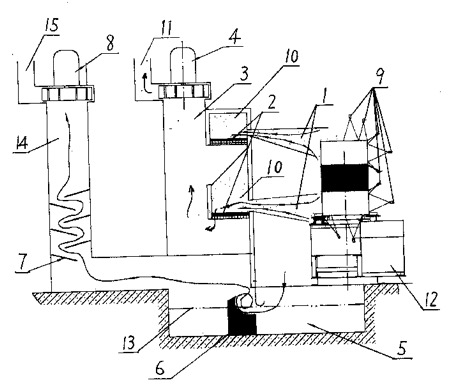

图1是本实用新型实施例的结构示意图。

图1

图中：1-吸风嘴、2-过滤层、3-负压室甲、4-抽风机甲、5-滤漆池、6-水旋器、7-阻水板、8-抽风机乙、9-喷漆枪、10-过滤室、11-风道甲、12-工件旋转机、13-水、14-负压室乙、15-风道乙。

5、具体实施方式

钢桶喷涂双回收喷漆室实施例：喷漆枪9置于工件周围的喷漆室内，工件置于工件旋转机12上，下面有一个滤漆池5，滤漆池内有水13，在滤漆池内置有水旋器6，滤漆池5与负压室乙14连通，负压室乙内交错设有阻水板7，负压室乙上部置有抽风机乙8，并与风道乙15连接。

在喷涂工件旁边的上部、下部均置有喇叭状吸风嘴1，吸风嘴吸入混有漆雾的空气，经过过滤室10内的过滤层2，进入负压室甲3。负压室甲内有抽风机甲4，由风道甲11排出室外。一个吸风嘴分别连通一个过滤室，也可以多个吸风嘴连通一个过滤室。

滤漆池5和过滤室10分别连通一个负压室，也可以共用一个负压室。负压室内有六块阻水板7交错排列。
