【专利介绍】钢桶多色全自动丝网印刷机

文/蔡梦炎

申请号：CN200610052891.0

公开号：CN101121312A

IPC分类号：B41F15/08; B41F15/12; B41F15/10

发明人：蔡梦炎；邢斌松

摘要

本发明涉及丝网印刷机械领域，具体地说是钢桶多色自动丝网印刷机，其技术要点在于输送装置分别固定于印刷机架的前后两端，印刷机构位于机架正上方，定位齿轮装置固定于机架正后方，升降工作台固定于机架下方，烘干装置位于后输送机架正上方，采用这样的结构，钢桶由前输送机架送桶至印刷位置，升降工作台托起钢桶，由定位气缸找到加油口把桶身紧固在大齿轮上后，由同一气缸驱动，完成网版移动与桶身转动同步的印刷过程，保证了多色套印的精度。接着由后输送装置送至烘干位置烘干，再送之下一印机做第二色印刷，以此来推，来完成钢桶的多色套印过程。本发明的优点具有套色精度好、色泽稳定、生产速度快，可以投入工业化生产等优点。

权利要求书

1、钢桶多色自动丝网印刷机，包括前输送装置(6)固定于印刷机架(4)的前端，印刷机构(2)位于印刷机架(4)上方，升降工作台(7)安装在印刷机架(4)的下方，后输送装置(8)固定在印刷机架(4)的后端，定位大齿轮(3)固定在印刷机架(4)的正后方，定位气缸(12)安装在印刷机架(4)的前方，烘干装置(5)固定于后输送装置(8)的上方。

2、根据权利要求1所述的钢桶多色自动丝网印刷机，其特征在于所述的前后输送装置上设有四个链条导轮(16)，支撑于钢桶两环筋，以四个链条导轮(16)为一组，均匀安装在输送链条上。

3、根据权利要求1所述的钢桶多色自动丝网印刷机，其特征在于所述的定位大齿轮(3)与机架做成可调式连接，定位大齿轮(3)和前方的中心顶气缸(11)位置在钢桶的中轴线上，前后的位置正好夹持住钢桶。

4、根据权利要求1所述的钢桶多色自动丝网印刷机，其特征在于所述的烘干装置(5)固定于后输送装置(8)的上方，输送风口与输送工位的位置相匹配。

说明书

一、技术领域：

本发明涉及丝网印刷机械领域，具体地说是钢桶多色自动丝网印刷机。

二、技术背景：

目前一般钢桶上的图标是通过油漆喷涂的方法，涂上图标，即使采用丝网印刷工艺，也大都采用手工印刷，凭操作工经验套色，因此有了套色精度差、色泽不稳定、生产速度慢，形不成批量生产的缺点，而且工人劳动强度大，劳动环境差，需周转的场地大，图饰质量差。

三、发明内容：

针对以上缺点，本发明提供一种套色定位准确、印刷图案色泽稳定、生产速度快、劳动强度小的钢桶多色自动丝网印刷机。

本发明是通过如下方案实现的，前输送装置(6)固定于印刷机架(4)的前端，印刷机构(2)安装在印刷机架(4)上方，升降工作台(7)安装在印刷机架(4)的下方，后输送装置(8)固定于印刷机架(4)的后端，定位大齿轮(3)固定于印刷机架(4)的后方，定位气缸(12)安装在印刷机架(4)的前方；烘干装置(5)固定在后输送装置(8)的上方；前后输送装置上的四个链条导轮(16)支撑于钢桶两环筋，以四个  链条导轮(16)为一组，均匀安装在输送链条上。定位大齿轮(3)与机架做成可调式连接，定位大齿轮(3)和中心顶气缸(11)位置在钢桶的中轴线上，前后的位置能正好夹持住钢桶。烘干装置(5)固定于后输送装置(8)的上方，热风口对准钢桶上的印刷图案。以提供自动输送、气动夹紧、定位、无杆气缸连动印刷，印后干燥的整套装置，保证多色的 图标一次上机就能印完。

四、附图说明：

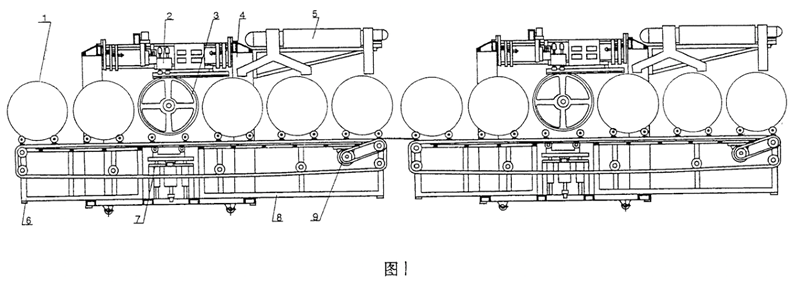

图1为本发明钢桶多色丝网印刷机的结构主视图。

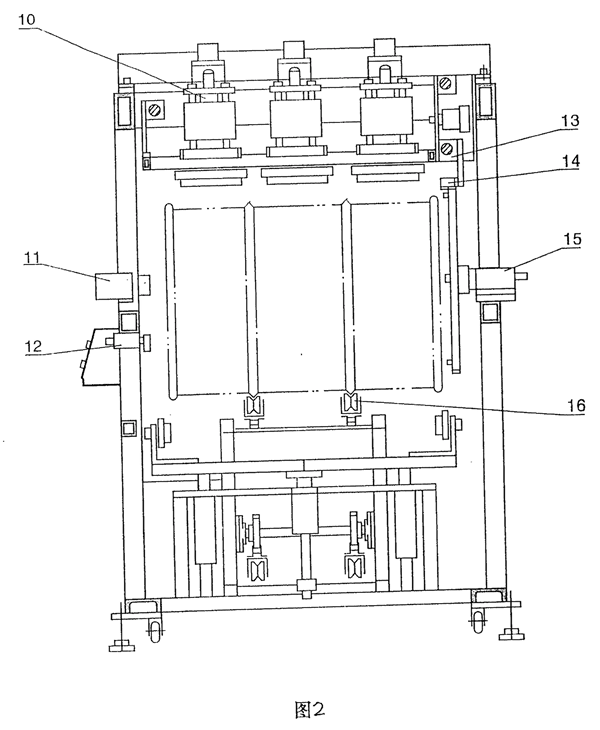

图2为本发明钢桶多色丝网印刷机的结构侧视图。

图中：1、起始位置，2、印刷装置，3、定位大齿轮，4、印刷机架。5、烘干装置，6、前输送装置，7、升降工作台，8、后输送装置，9、输送电机，10、印刷气缸，11、中心顶气缸，12、定位气缸，13、印刷活动架，14、定位齿条，15、大齿轮气缸，16、链条导轮。

五、具体实施方式：

下面通过具体的实施例并结合附图对本新发明作进一步详细的描述。

(一)安装过程：前输送装置(6)固定于印刷机架(4)的前端，印刷机构(2)安装在印刷机架(4)上方，升降工作台(7)安装在印刷机架(4)的下方，后输送装置(8)固定在印刷机架(4)的后端，定位大齿轮(3)固定在印刷机架(4)的后方，定位气缸(12)安装在印刷机架(4)的前方，烘干装置(5)固定于后输送装置(8)的正上方。前    后输送装置上设有四个链条导轮(16)正好支撑于钢桶两环筋，以四个链条导轮(16)为一组，均匀安装在输送链条上；定位大齿轮(3)与机架做成可调式连接，定位大齿轮(3)和前方的中心顶气缸(11)位置在钢桶的中轴线上，前后的位置能正好夹持住钢桶；烘干装置(5)固定于后输送装置(8)的正上方，输送风口与输送工位的位置相匹配。

(二)使用过程：上桶于起始位置(1)，钢桶被自动送至始印位置，即升降工作台(7)正上方位置，桶身被安装在工作台上的尼龙托轮自动 托起，至起印位置，同时桶口定位块被定位气缸(12)顶出，操作工只需逆时针转动桶身，至桶口贴紧定位块为止，踩脚踏开关后，则中心顶气缸(11)，大齿轮气缸(15)同时顶出紧夹住桶身，到位后自动开始印刷，即刮刀下降，印刷活动架(13)带动网框架及网版，定位齿条(14)带动定位大齿轮(3)作同位移的印刷，保证网版的直线运动与钢桶外边作圆周运动的线性移动一致，而每机做到起印位置一致，网框与钢桶的传动一致，则保证了套印精度。印刷完成后，则回墨刀下降，刮刀上升，升降工作台(7)下降，钢桶落入输送链条上的链条导轮(16)中被自动送入下一工位进行热风干燥，冷风冷却的下一道工序，同时网版作反向运动，及时回墨。如此则完成一种颜色的印刷，如需印刷第二种颜色则把钢桶送入下一道印刷机，完成上述定位、印刷、烘干、冷却过程，依次类推来完成钢桶的多次印刷。
