【专利介绍】钢桶上料装置

文/张宝忠

申请号：CN201220412163.7

公开号：CN202828914U

IPC分类号：B65G47/74

发明人：张宝忠;史永良;刘仕玲

摘要

本实用新型公开了一种钢桶上料装置，而提供一种能够进行水平和垂直两个方向的上料，操作简便，可靠性高的钢桶上料装置。包括主机架、升降架、移位架、升降驱动机构、移位驱动机构、托桶气缸、托桶盘，主机架上安装有升降驱动机构，升降驱动机构与升降架固定连接，升降架上安装有移位驱动机构，移位驱动机构与移位架固定连接，移位架上安装有托桶气缸，托桶气缸的推杆与托桶盘连接，托桶盘上设置有与待处理钢桶相应的限位槽。本实用新型的钢桶上料装置能够进行水平和垂直两个方向的上料，简化了操作工序，操作更简便，有利于提高生产效率，可靠性高。而且，降低了对上料设备与翻新设备之间的配合要求，制造更容易。

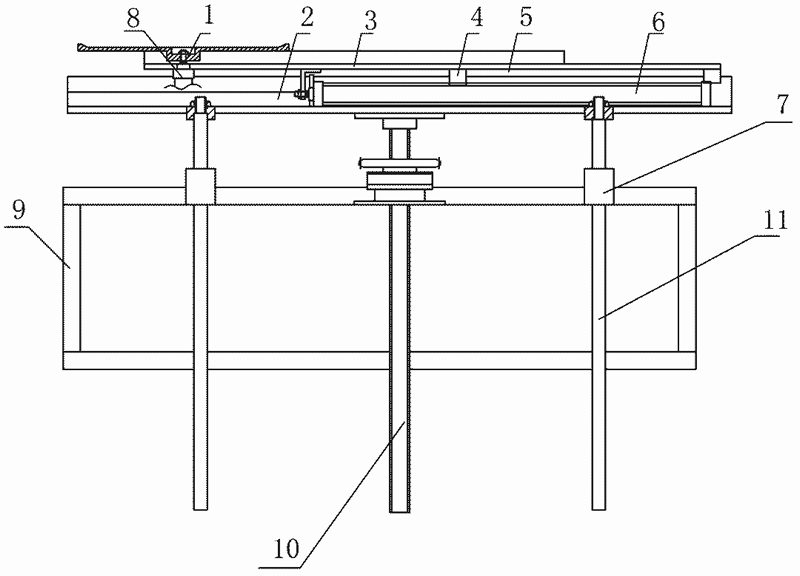

图1

权利要求书

1、一种钢桶上料装置，其特征在于，包括主机架、升降架、移位架、升降 驱动机构、移位驱动机构、托桶气缸、托桶盘，所述主机架上安装有所述升降 驱动机构，所述升降驱动机构与所述升降架固定连接，所述升降架上安装有所 述移位驱动机构，所述移位驱动机构与所述移位架固定连接，所述移位架上安 装有所述托桶气缸，所述托桶气缸的推杆与所述托桶盘连接，所述托桶盘上设 置有与待处理钢桶相应的限位槽。

2、根据权利要求1所述的钢桶上料装置，其特征在于，所述升降架与所述 主机架通过相配合的升降导套和升降导柱滑动连接。

3、根据权利要求1所述的钢桶上料装置，其特征在于，所述移位架与所述 升降架之间通过相配合的移位导轨和移位导套滑动连接。

4、根据权利要求1所述的钢桶上料装置，其特征在于，所述升降驱动机构 包括升降电机和丝杠传动机构，所述升降电机通过所述丝杠传动机构与所述升 降架连接。

5、根据权利要求1所述的钢桶上料装置，其特征在于，所述移位驱动机构 包括移位气缸，所述移位气缸的活塞杆与所述移位架连接。

说明书

1、技术领域

本实用新型涉及钢桶翻新技术领域，特别是涉及一种钢桶上料装置。

2、背景技术

在钢桶翻新处理过程中，需要多种工序才能完成钢桶的翻新处理。在每个 工序中都需要通过上料装置将钢桶放入相应的设备。

目前的上料装置大多都只能进行水平方向或垂直方向的上料，而不能同时 进行水平和垂直方向的上料，对上料设备与翻新设备之间的配合要求高，往往 需要两套设备配合才能实现水平与垂直方向上料，操作繁琐，可靠性较低。

3、实用新型内容

本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种能够进 行水平和垂直两个方向的上料，操作简便，可靠性高的钢桶上料装置。

为实现本实用新型的目的所采用的技术方案是：

一种钢桶上料装置，其特征在于，包括主机架、升降架、移位架、升降驱 动机构、移位驱动机构、托桶气缸、托桶盘，所述主机架上安装有所述升降驱动机构，所述升降驱动机构与所述升降架固定连接，所述升降架上安装有所述 移位驱动机构，所述移位驱动机构与所述移位架固定连接，所述移位架上安装有所述托桶气缸，所述托桶气缸的推杆与所述托桶盘连接，所述托桶盘上设置有与待处理钢桶相应的限位槽。

所述升降架与所述主机架通过相配合的升降导套和升降导柱滑动连接。

所述移位架与所述升降架之间通过相配合的移位导轨和移位导套滑动连接。

所述升降驱动机构包括升降电机和丝杠传动机构，所述升降电机通过所述丝杠传动机构与所述升降架连接。

所述移位驱动机构包括移位气缸，所述移位气缸的活塞杆与所述移位架连接。

与现有技术相比，本实用新型的有益效果是：

本实用新型的钢桶上料装置能够进行水平和垂直两个方向的上料，简化了操作工序，操作更简便，有利于提高生产效率，可靠性高。而且，降低了对上料设备与翻新设备之间的配合要求，制造更容易。

4、附图说明

图1所示为本实用新型钢桶上料装置的示意图。

图中：1.托桶盘，2.升降架，3.移位架，4.移位导套，5.移位导轨，6.移 位气缸，7.升降导套，8.托桶气缸，9.主机架，10.丝杠传动机构，11.升降导柱。

5、具体实施方式

以下结合附图和具体实施例对本实用新型作进一步详细说明。

图1所示为本实用新型钢桶上料装置的示意图，包括主机架9、升降架2、 移位架3、升降驱动机构、移位驱动机构、托桶气缸8、托桶盘1，所述主机架 9上安装有所述升降驱动机构，所述升降驱动机构与所述升降架2固定连接，所 述升降架2上安装有所述移位驱动机构，所述移位驱动机构与所述移位架3固 定连接，所述移位架3上安装有所述托桶气缸8，所述托桶气缸8的推杆与所述 托桶盘1连接，所述托桶盘1上设置有与待处理钢桶相应的限位槽。

为了运行平稳，所述升降架2与所述主机架9通过相配合的升降导套7和 升降导柱11滑动连接。

所述移位架3与所述升降架2之间通过相配合的移位导轨5和移位导套4 滑动连接。

本实施例中，所述升降驱动机构包括升降电机和丝杠传动机构10，所述升 降电机通过所述丝杠传动机构10与所述升降架2连接。所述移位驱动机构包括 移位气缸6，所述移位气缸6的活塞杆与所述移位架3连接。

使用时，将钢桶放置在托桶盘上，并通过限位槽定位。升降驱动机构带动 升降架垂直方向升降，移位驱动机构带动移位架横行移位，同时托桶气缸能够 小范围垂直方向升降，实现了多方向的钢桶移位。

以上所述仅是本实用新型的优选实施方式，应当指出的是，对于本技术领 域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干 改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
