谈谈我国中小型钢桶自动化生产线的发展

文/辛巧娟

近期打电话咨询自动化中小钢桶生产线的企业较多，我仔细罗列了一下，中小钢桶由于受品种多，数量少，工装、模具更换频繁等因素的影响，企业一般又都不愿意投入过多的资金去购置利用率不高的设备，另外由于每种产品量不大，要求一台设备要实现多个品种规格，这样对设备的要求也就高了许多。受以上诸多因素的影响，所以国内中小钢桶生产线发展比较慢。综合评估目前的中小钢桶生产线，我们将中小钢桶生产线进行刨析，我认为首先目前中小桶的全自动焊机已经成熟，可以通过更换定径规或伺服调整来完成，传统铜丝焊机。

直径变化直接更换定径定位板

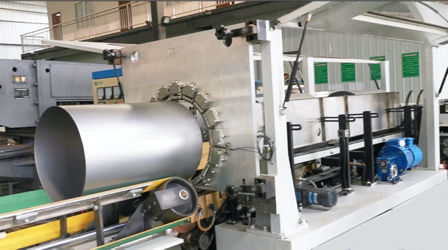

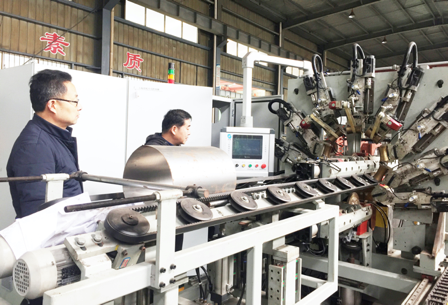

通过伺服系统调节焊接桶身的直径

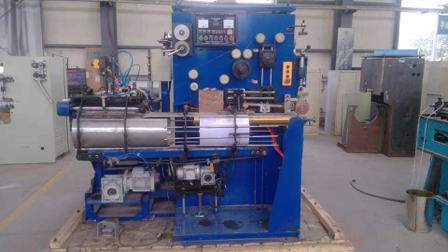

铜丝焊机

其次是中段钢桶制造设备，中段生产设备五花八门，由于各厂情况不同，受规模大小及其他条件的影响，可真是百花齐放，百家争鸣。这里介绍几个具有代表性的中段生产线，一个是山西水利机械和江阴五星焊接铜业生产的卧式中桶生产线，另外就是用户根据自己要求自制的立式中段生产线等等，下面我们就观看几条年产量在70万只以上的中桶中段生产设备。

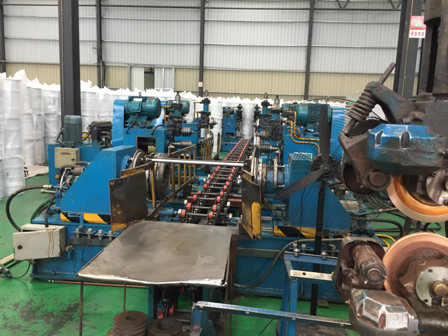

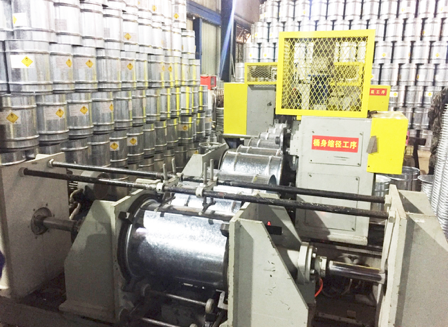

卧式中小缩颈钢桶生产线

此设备是山西水利十年前做的卧式双头中小桶生产线，此线的缩颈翻边机也是双头，一头缩颈翻边，另一边滚压翻边。生产效率为6-7只/分。此设备现在年产80万只60升缩颈开口钢桶。今年产量可能要突破100万只。

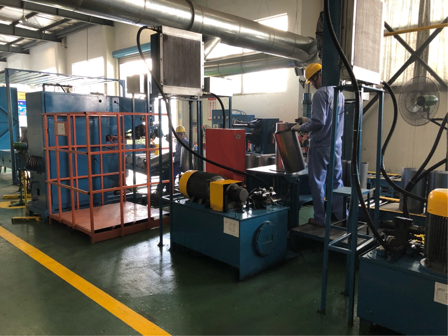

卧式双头缩颈钢桶生产线

此生产线是内蒙一生产企业自己内部使用的，年产量达60万只以上。

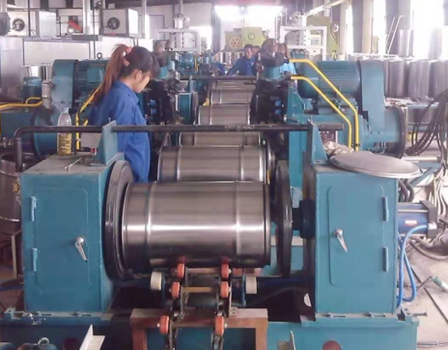

中桶卧式缩颈翻生产线

此生产线安装在甘肃，由江阴五星焊接铜业有限公司制造，年产中小桶60多万只。

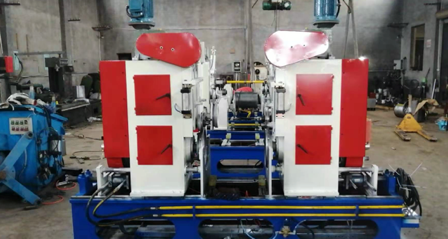

卧式双头缩颈钢桶生产线

此生产线由苏州元顺亨制造，目前正在安装调试，年生产中小桶60-80万只。

立式缩颈中小桶生产设备（直径不同，采用不同设备）

这条生产线每产中型钢桶100多万只，它根据在输送线两边排上不同规格型号的设备，产品不同，开不同的设备，但输送链是统一的，当然这线上几种产品规格差异不能太大。

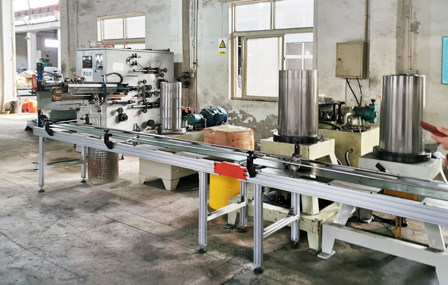

50升立式缩颈中小桶生产设备

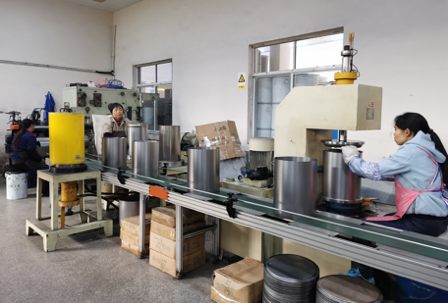

30-60升立式缩颈中小桶生产设备

第三就是钢桶的涂装及涂装前的清洗设备，目前有完善的中小型钢桶的清洗和涂装设备。

完善的清洗烘干中小桶生产线，我见过最多的就是北京航天三发的清洗涂装生产线和悬挂式高压静电喷粉钢桶生产线。

下面是航天三发两种不同类型的中小桶清洗烘干线，一种是钢桶立式链条输送清洗烘干；另一种是桶身卧式输送清洗烘干，桶盖采用悬挂输送清洗和烘干。

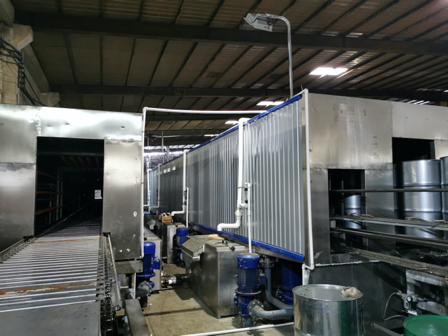

立式中小钢桶链条输送清洗烘干（安装在广东某桶厂）

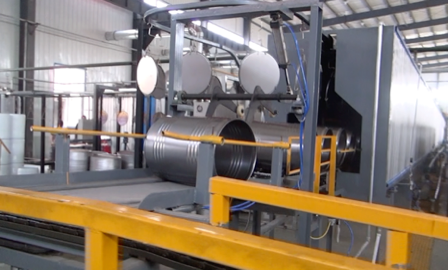

桶身卧式、桶盖采用悬挂输送清洗和烘干（安装在河北某厂）

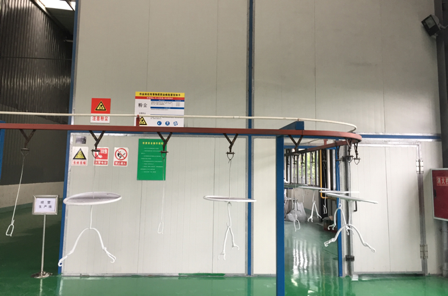

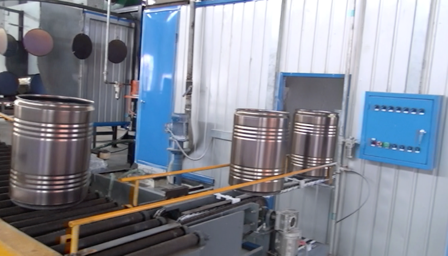

中小钢桶静电喷粉烘干生产线（安装在四川某桶厂）

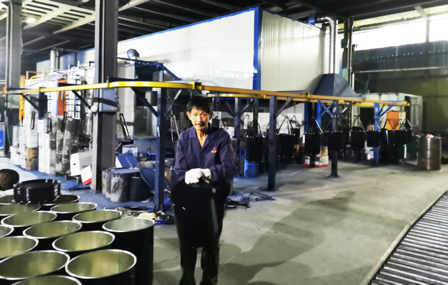

中小钢桶静电喷粉烘干生产线（安装在江苏某桶厂）

中小钢桶高压无气喷涂烘干生产线（安装在河北某桶厂）

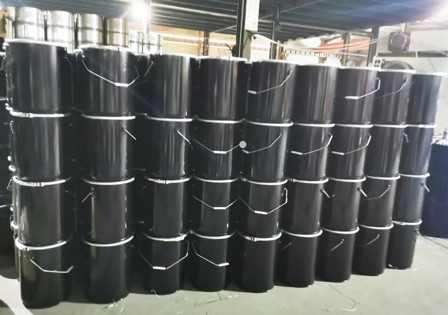

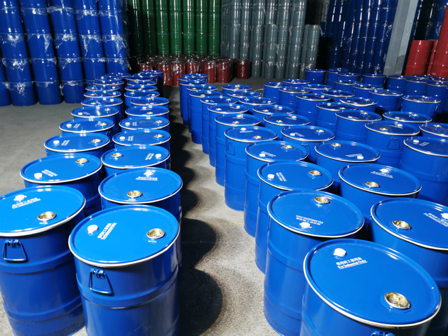

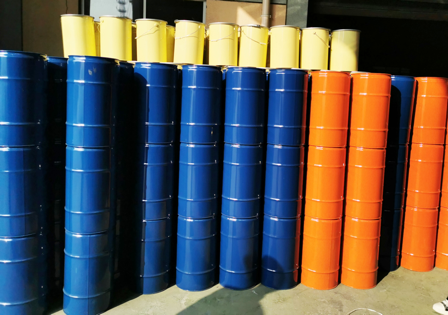

静电喷粉的中小钢桶产品1

静电喷粉的中小钢桶产品2

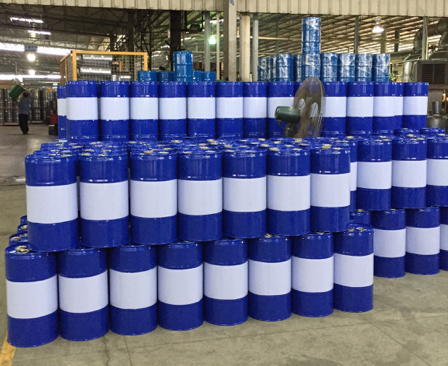

北京航天三发高压无气喷漆的部分产品1

北京航天三发高压无气喷漆的部分产品2

北京航天三发高压无气喷漆的部分产品3

【高能彩蛋】

下面是河北某厂几年前订购的一条生产60升氰化钾钢桶生产线，每年单班生产钢桶70多万只，由于品种单一，设备维护到位，7~8年了，设备运行正常。 （点击观看）

中小桶生产线视频
