【专利介绍】钢桶下线内检装置

文/俞军

申请号：CN202021041812.8

公开号：CN212301352U

IPC分类号：G01N21/88

发明人：俞军;黄永君;张辉

专利权人：上海天昊达化工包装有限公司

摘要

本实用新型公开了一种钢桶下线内检装置，包括安装在钢桶辊道一侧的支架，支架的上端为一水平的横梁，横梁上安装有若干个弹簧伸缩机构，每个弹簧伸缩机构的下端均设置有挂钩；所述支架上设置有内检照明装置、充气装置和桶盖装配装置，内检照明装置、充气装置和桶盖装配装置挂在挂钩上。本实用新型的灵活性好，支架和其他的装置可以随辊道的布局而定，不需要单独的厂地，节约了空间和成本，给企业带来了更大的利润。

权利要求书

1、钢桶下线内检装置，对应钢桶辊道，钢桶在钢桶辊道上传输，其特征在于：

包括安装在钢桶辊道一侧的支架，支架的上端为一水平的横梁，横梁上安装有若干个弹簧伸缩机构，每个弹簧伸缩机构的下端均设置有挂钩；

所述支架上设置有内检照明装置、充气装置和桶盖装配装置，内检照明装置、充气装置和桶盖装配装置挂在挂钩上。

2、根据权利要求1所述的钢桶下线内检装置，其特征在于：所述弹簧伸缩机构包括半包围横梁下部的U形支架，U形支架内设置有固定轴，固定轴在横梁的上方；固定轴上安装有转轮，转轮的下端与横梁的上端接触运动；所述U形支架的下端连接有弹簧外壳，弹簧外壳内设置有扭簧以及与扭簧连接的伸缩带，伸缩带呈盘状；所述伸缩带的下端连接挂钩。

3、根据权利要求1所述的钢桶下线内检装置，其特征在于：所述内检照明装置包括设置在挂钩上的照明座，照明座的下部安装有检验光源。

4、根据权利要求3所述的钢桶下线内检装置，其特征在于：所述检验光源采用的是照明灯。

5、根据权利要求1所述的钢桶下线内检装置，其特征在于：所述充气装置包括安装在支架上的通气金属管，通气金属管挂在挂钩上；所述通气金属管的外侧端部连通外部的空气干燥机。

6、根据权利要求1所述的钢桶下线内检装置，其特征在于：所述桶盖装配装置包括悬挂在挂钩上的气动扭力扳手，气动扭力扳手上安装有旋转轴，旋转轴的端部安装有桶盖安装冶具。

7、根据权利要求6所述的钢桶下线内检装置，其特征在于：所述桶盖安装冶具包括安装在旋转轴端部的安装架，安装架上设置有三个安装脚。

8、根据权利要求7所述的钢桶下线内检装置，其特征在于：所述三个安装脚分别为第一安装脚、第二安装脚和第三安装脚；第一安装脚和第三安装脚为对称安装。

说明书

1、技术领域

本实用新型属于钢桶加工设备领域，更具体地说，涉及一种钢桶下线内检装置。

2、背景技术

钢桶加工的大趋势，是以自动化设备代替人工，但是自动化设备带来的运营成本偏高，并且自动化设备订购贵。自动化设备的安装需要有配套基础设施，更需要高素质的操作人员，企业的生产成本比较高。

钢桶外观的检验项目是需要人进行判断，还是需要检验人员，无需自动化的设备。

鉴于此，我公司开发了一种钢桶下线内检装置，成本小，制造简单可靠，效率高，质量可靠。

3、实用新型内容

针对现有技术存在的不足，本实用新型的目的在于提供了一种钢桶下线内检装置，以解决现有的技术的缺陷。

为实现上述目的，本实用新型提供了如下技术方案：

钢桶下线内检装置，对应钢桶辊道，钢桶在钢桶辊道上传输，其特征在于：包括安装在钢桶辊道一侧的支架，支架的上端为一水平的横梁，横梁上安装有若干个弹簧伸缩机构，每个弹簧伸缩机构的下端均设置有挂钩；所述支架上设置有内检照明装置、充气装置和桶盖装配装置，内检照明装置、充气装置和桶盖装配装置挂在挂钩上。

优化的方案，所述弹簧伸缩机构包括半包围横梁下部的U形支架，U形支架内设置有固定轴，固定轴在横梁的上方；固定轴上安装有转轮，转轮的下端与横梁的上端接触运动；所述U形支架的下端连接有弹簧外壳，弹簧外壳内设置有扭簧以及与扭簧连接的伸缩带，伸缩带呈盘状；所述伸缩带的下端连接挂钩。

优化的方案，所述内检照明装置包括设置在挂钩上的照明座，照明座的下部安装有检验光源。

优化的方案，所述检验光源采用的是照明灯。

优化的方案，所述充气装置包括安装在支架上的通气金属管，通气金属管上安装有气压调节阀；所述的通气金属管挂在挂钩上；所述通气金属管的外侧端部连通外部的空气干燥机。

优化的方案，所述桶盖装配装置包括悬挂在挂钩上的气动扭力扳手，气动扭力扳手上安装有旋转轴，旋转轴的端部安装有桶盖安装冶具。

优化的方案，所述桶盖安装冶具包括安装在旋转轴端部的安装架，安装架上设置有三个安装脚。

优化的方案，所述三个安装脚分别为第一安装脚、第二安装脚和第三安装脚；第一安装脚和第三安装脚为对称安装。

由于采用了上述技术方案，与现有技术相比，本实用新型的有益效果是：

本实用新型的灵活性好，支架和其他的装置可以随辊道的布局而定，不需要单独的厂地，节约了空间和成本，给企业带来了更大的利润。

参照附图和实施例对本实用新型做进一步说明。

4、附图说明

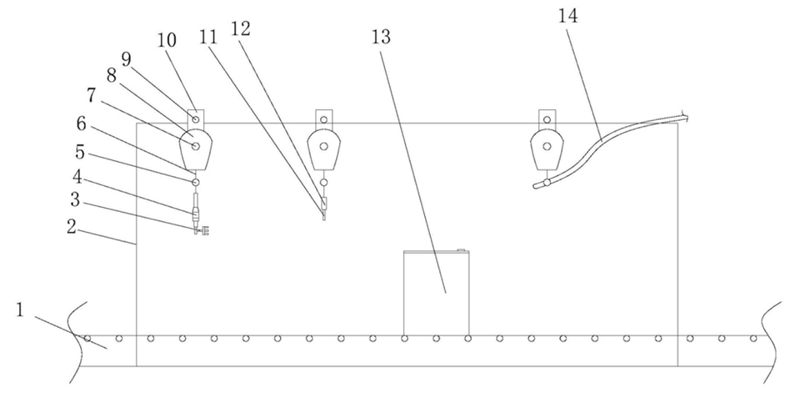

图1为本实用新型一种实施例的整体结构示意图；

图1

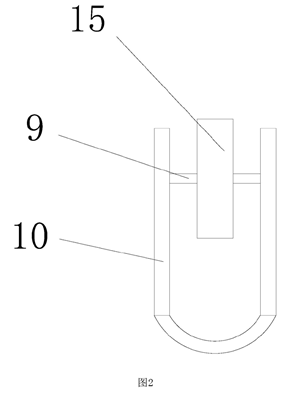

图2为本实用新型一种实施例中弹簧伸缩机构上部的结构示意图；

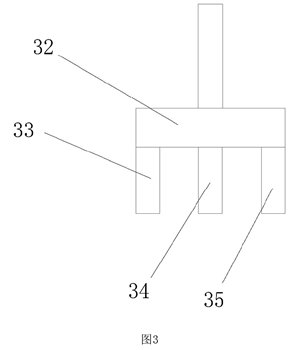

图3为本实用新型一种实施例中桶盖安装冶具的结构示意图。

5、具体实施方式

实施例：

如图1-3所示，钢桶下线内检装置，对应钢桶辊道1，钢桶13在钢桶辊道1上传输。钢桶下线内检装置包括安装在钢桶辊道一侧的支架2，支架2的上端为一水平的横梁，横梁上安装有若干个弹簧伸缩机构，每个弹簧伸缩机构的下端均设置有挂钩5。

所述支架上设置有内检照明装置、充气装置和桶盖装配装置，内检照明装置、充气装置和桶盖装配装置挂在挂钩5上。

所述弹簧伸缩机构包括半包围横梁下部的U形支架10，U形支架10内设置有固定轴9，固定轴9在横梁的上方。固定轴9上安装有转轮15，转轮15的下端与横梁的上端接触运动。所述U形支架的下端连接有弹簧外壳8，弹簧外壳8内设置有扭簧7以及与扭簧连接的伸缩带6，伸缩带呈盘状。此处借鉴了卷尺的结构。所述伸缩带的下端连接挂钩。

所述内检照明装置包括设置在挂钩上的照明座12，照明座12的下部安装有检验光源11，所述检验光源11采用的是照明灯。所述充气装置包括安装在支架上的通气金属管14，通气金属管14上安装有气压调节阀。所述的通气金属管挂在挂钩上。所述通气金属管的外侧端部连通外部的空气干燥机。

所述桶盖装配装置包括悬挂在挂钩上的气动扭力扳手4，气动扭力扳手4上安装有旋转轴，旋转轴的端部安装有桶盖安装冶具3。

所述桶盖安装冶具3包括安装在旋转轴端部的安装架32，安装架32上设置有三个安装脚。所述三个安装脚分别为第一安装脚33、第二安装脚34和第三安装脚35。第一安装脚和第三安装脚为对称安装。第二安装脚的高度可以高于第一安装脚和第三安装脚，也可以低于第一安装脚和第三安装脚。

下线内检之前，先用通气金属管往钢桶内部进行通气，使得钢桶内部充满干燥空气。然后工作人员利用照明灯进行检测。检测完毕后利用安装冶具进行桶盖的安装。

本实用新型的灵活性好，支架和其他的装置可以随辊道的布局而定，不需要单独的厂地，节约了空间和成本，给企业带来了更大的利润。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
