【专利介绍】一种钢桶生产用全方位喷涂设备

文/左应强

申请号：CN202020101496.2

公开号：CN211726289U

IPC分类号：B05B13/02; B05B13/04

发明人：左应强;郑晓华

专利权人：重庆市龙航金属制品有限公司

一、摘要

本实用新型涉及钢桶技术领域，且公开了一种钢桶生产用全方位喷涂设备，包括横板、支架、喷涂箱、连接管、上喷嘴、连接板、第一电机、滚筒、底座、固定架、第二电机、活动板、箱体、喷涂阀、侧喷嘴、直线导轨、移动块和固定管，所述横板底部的左右两侧均固定连接有支架，所述横板顶部的右侧固定连接有喷涂箱，所述喷涂箱的左侧连通有连接管，所述连接管远离喷涂箱的一端固定连接有上喷嘴，所述上喷嘴的顶部固定连接有连接板，所述连接板的内侧与第一电机的输出轴活动连接，所述第一电机输出轴的外部固定连接有与横板相接触的滚筒。该钢桶生产用全方位喷涂设备，实现了方便快速高效的进行全方位喷涂的目的。

二、权利要求书

1、一种钢桶生产用全方位喷涂设备，包括横板(1)、支架(2)、喷涂箱(3)、连接管(4)、上喷嘴(5)、连接板(6)、第一电机(7)、滚筒(8)、底座(9)、固定架(10)、第二电机(11)、活动板(12)、箱体(13)、喷涂阀(14)、侧喷嘴(15)、直线导轨(16)、移动块(17)和固定管(18)，其特征在于：所述横板(1)底部的左右两侧均固定连接有支架(2)，所述横板(1)顶部的右侧固定连接有喷涂箱(3)，所述喷涂箱(3)的左侧连通有连接管(4)，所述连接管(4)远离喷涂箱(3)的一端固定连接有上喷嘴(5)，所述上喷嘴(5)的顶部固定连接有连接板(6)，所述连接板(6)的内侧与第一电机(7)的输出轴活动连接，所述第一电机(7)输出轴的外部固定连接有与横板(1)相接触的滚筒(8)，左右两侧的所述支架(2)之间固定连接有底座(9)，所述底座(9)的内侧固定连接有固定架(10)，所述固定架(10)的顶部固定连接有第二电机(11)，所述第二电机(11)的输出轴固定连接有活动板(12，)所述支架(2)远离底座(9)的一面固定连接有箱体(13)，所述箱体(13)的正面装设有喷涂阀(14)，所述喷涂阀(14)的正面通过固定管(18)连通有侧喷嘴(15)，所述底座(9)的顶部固定连接有直线导轨(16)，所述直线导轨(16)的输出端固定连接有移动块(17)，所述移动块(17)与侧喷嘴(15)之间相固定。

2、根据权利要求1所述的一种钢桶生产用全方位喷涂设备，其特征在于：所述活动板(12)的上方放置有钢桶，所述固定架(10)的底部设置有橡胶垫。

3、根据权利要求1所述的一种钢桶生产用全方位喷涂设备，其特征在于：所述活动板(12)包括转动板和滚珠，所述转动板的底部活动连接有滚珠。

4、根据权利要求1所述的一种钢桶生产用全方位喷涂设备，其特征在于：所述箱体(13)的数量为两个，所述第一电机(7)的数量为一个。

5、根据权利要求1所述的一种钢桶生产用全方位喷涂设备，其特征在于：所述横板(1)的外表面镀有锌层，且锌层的厚度大于一毫米。

6、根据权利要求1所述的一种钢桶生产用全方位喷涂设备，其特征在于：所述连接管(4)的长度大于固定管(18)的长度，所述连接管(4)和固定管(18)均为高压尼龙树脂制成。

三、说明书

1、技术领域

本实用新型涉及钢桶技术领域，具体为一种钢桶生产用全方位喷涂设备。

2、背景技术

钢桶是传统容器之一，在传统容器中占有很重要的地位，钢桶从暂时贮存内装物品的机能演变到今天的工业包装、销售包装和运输包装等；从生产到流通、消费形成一贯流动容器，成了长期保存内装物品的手段，可以说钢桶给人类的工作和生活带来了很大的变革和进步。
现有的钢桶生产用喷涂设备方便了对钢桶进行喷涂，但是在实际的使用过程中现有的钢桶生产用喷涂设备不方便快速高效的进行全方位喷涂，钢桶喷涂较为不便，需要围绕钢桶进行喷涂，全方位喷涂完毕的速度较慢，故而提出一种钢桶生产用全方位喷涂设备来解决上述所提出的问题。

3、实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种钢桶生产用全方位喷涂设备，具备方便快速高效的进行全方位喷涂的优点，解决了现有的钢桶生产用喷涂设备不方便快速高效的进行全方位喷涂，钢桶喷涂较为不便，需要围绕钢桶进行喷涂，全方位喷涂完毕的速度较慢的问题。

(二)技术方案

为实现上述方便快速高效的进行全方位喷涂的目的，本实用新型提供如下技术方案：一种钢桶生产用全方位喷涂设备，包括横板、支架、喷涂箱、连接管、上喷嘴、连接板、第一电机、滚筒、底座、固定架、第二电机、活动板、箱体、喷涂阀、侧喷嘴、直线导轨、移动块和固定管，所述横板底部的左右两侧均固定连接有支架，所述横板顶部的右侧固定连接有喷涂箱，所述喷涂箱的左侧连通有连接管，所述连接管远离喷涂箱的一端固定连接有上喷嘴，所述上喷嘴的顶部固定连接有连接板，所述连接板的内侧与第一电机的输出轴活动连接，所述第一电机输出轴的外部固定连接有与横板相接触的滚筒，左右两侧的所述支架之间固定连接有底座，所述底座的内侧固定连接有固定架，所述固定架的顶部固定连接有第二电机，所述第二电机的输出轴固定连接有活动板，所述支架远离底座的一面固定连接有箱体，所述箱体的正面装设有喷涂阀，所述喷涂阀的正面通过固定管连通有侧喷嘴，所述底座的顶部固定连接有直线导轨，所述直线导轨的输出端固定连接有移动块，所述移动块与侧喷嘴之间相固定。

优选的，所述活动板的上方放置有钢桶，所述固定架的底部设置有橡胶垫。

优选的，所述活动板包括转动板和滚珠，所述转动板的底部活动连接有滚珠。

优选的，所述箱体的数量为两个，所述第一电机的数量为一个。

优选的，所述横板的外表面镀有锌层，且锌层的厚度大于一毫米。

优选的，所述连接管的长度大于固定管的长度，所述连接管和固定管均为高压尼龙树脂制成。

(三)有益效果

与现有技术相比，本实用新型提供了一种钢桶生产用全方位喷涂设备，具备以下有益效果：

该钢桶生产用全方位喷涂设备，将钢桶的盖子取下倒放在活动板上，利用喷涂箱、连接管和上喷嘴对钢桶的底部进行喷涂，利用第一电机带动滚筒转动，使得上喷嘴左右移动，快速喷涂完毕，利用直线导轨带动侧喷嘴上下移动对钢桶不同高度的部位进行喷涂，启动第二电机，令活动板带着钢桶转动进行环绕喷涂，实现了方便快速高效的进行全方位喷涂的目的。

4、附图说明

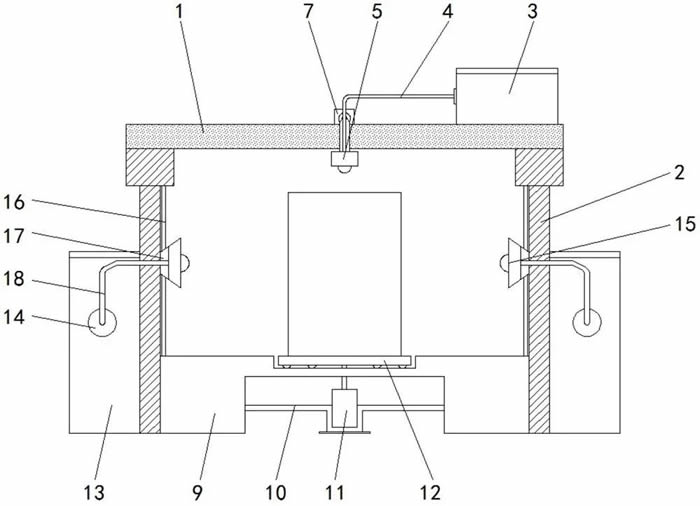

图1为本实用新型的结构示意图；

图1

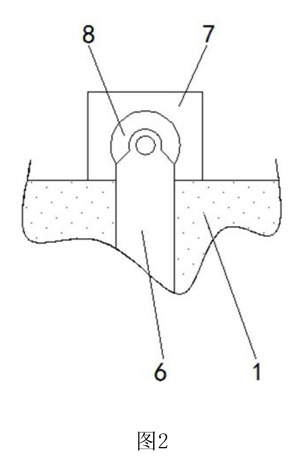

图2为本实用新型的局部结构示意图。

图中：1横板、2支架、3喷涂箱、4连接管、5上喷嘴、6连接板、7第一电机、8滚筒、9底座、10固定架、11第二电机、12活动板、13箱体、14喷涂阀、15侧喷嘴、16直线导轨、17移动块、18固定管。

5、具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种钢桶生产用全方位喷涂设备，包括横板1、支架2、喷涂箱3、连接管4、上喷嘴5、连接板6、第一电机7、滚筒8、底座9、固定架10、第二电机11、活动板12、箱体13、喷涂阀14、侧喷嘴15、直线导轨16、移动块17和固定管18，横板1底部的左右两侧均固定连接有支架2，横板1的外表面镀有锌层，且锌层的厚度大于一毫米，横板1顶部的右侧固定连接有喷涂箱3，喷涂箱3的左侧连通有连接管4，连接管4远离喷涂箱3的一端固定连接有上喷嘴5，上喷嘴5的顶部固定连接有连接板6，连接板6的内侧与第一电机7的输出轴活动连接，第一电机7输出轴的外部固定连接有与横板1相接触的滚筒8，左右两侧的支架2之间固定连接有底座9，底座9的内侧固定连接有固定架10，固定架10的顶部固定连接有第二电机11，第二电机11的输出轴固定连接有活动板12，活动板12的上方放置有钢桶，固定架10的底部设置有橡胶垫，活动板12包括转动板和滚珠，转动板的底部活动连接有滚珠，支架2远离底座9的一面固定连接有箱体13，箱体13的数量为两个，第一电机7的数量为一个，箱体13的正面装设有喷涂阀14，喷涂阀14的正面通过固定管18连通有侧喷嘴15，连接管4的长度大于固定管18的长度，连接管4和固定管18均为高压尼龙树脂制成，底座9的顶部固定连接有直线导轨16，直线导轨16的输出端固定连接有移动块17，移动块17与侧喷嘴15之间相固定，将钢桶的盖子取下倒放在活动板12上，利用喷涂箱3、连接管4和上喷嘴5对钢桶的底部进行喷涂，利用第一电机7带动滚筒8转动，使得上喷嘴5左右移动，快速喷涂完毕，利用直线导轨16带动侧喷嘴15上下移动对钢桶不同高度的部位进行喷涂，启动第二电机11，令活动板12带着钢桶转动进行环绕喷涂，实现了方便快速高效的进行全方位喷涂的目的。

综上所述，该钢桶生产用全方位喷涂设备，将钢桶的盖子取下倒放在活动板12上，利用喷涂箱3、连接管4和上喷嘴5对钢桶的底部进行喷涂，利用第一电机7带动滚筒8转动，使得上喷嘴5左右移动，快速喷涂完毕，利用直线导轨16带动侧喷嘴15上下移动对钢桶不同高度的部位进行喷涂，启动第二电机11，令活动板12带着钢桶转动进行环绕喷涂，实现了方便快速高效的进行全方位喷涂的目的。

需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
