【专利介绍】一种钢桶内喷涂自动上线装置

文/天昊达

申请号：CN202122171494.8

申请日：2021.09.09

公开号：CN215655950U

公开日：2022.01.28

IPC分类号：B05B13/06

专利权人：上海天昊达化工包装有限公司

发明人：张辉;周伟

【摘要】

本实用新型提供了一种内喷涂自动上线装置，涉及钢桶自动化生产技术领域，所述内喷涂自动上线装置包括第一输送平台；第一输送平台的后方设有钢桶翻转机构；钢桶翻转机构靠近内喷涂机的送料口；所述钢桶翻转机构包括支架；支架上转动连接有转轴；转轴位于第一输送平台和内喷涂机的送料口之间；转轴上固定连接两个平行设置的翻转板。本实用新型的内喷涂自动上线装置可以自动化的完成钢桶内喷涂的上线送料；可以取代人工上桶；自动化程度高；减少了操作工人的劳动强度；节省了人力成本；尽可能减少了对钢桶的污染；结构简单，设计精巧。

【权利要求书】

1、一种内喷涂自动上线装置，其特征在于，所述内喷涂自动上线装置包括第一输送平台；第一输送平台的后方设有钢桶翻转机构；钢桶翻转机构靠近内喷涂机的送料口；所述钢桶翻转机构包括支架；支架上转动连接有转轴；转轴位于第一输送平台和内喷涂机的送料口之间；转轴上固定连接两个平行设置的翻转板；翻转板为十字型结构；翻转板的中心处与转轴固定连接；转轴连接电机的活动端；电机固定在支架上；两个翻转板之间设有倾斜板；倾斜板位于内喷涂机的送料口的前方；倾斜板的上表面为斜面且斜面较低的部分靠近内喷涂机的送料口；倾斜板的高度高于喷涂机的送料口的高度。

 2、根据权利要求1所述的一种内喷涂自动上线装置，其特征在于，所述内喷涂自动上线装置还包括升降输送平台；所述升降输送平台设置在第一输送平台的前方；第一输送平台和升降输送平台的输送方向一致；所述升降输送平台的一侧设有升降机构；所述升降机构包括安装架；升降输送平台的一侧设有与安装架固定连接的气缸；气缸的活动端的运动方向竖直向上；气缸的活动端固定连接有横向的连接杆；连接杆上转动连接有两个齿轮；齿轮连接有链条；链条的一端固定在安装架上；链条的另一端固定在升降输送平台的上端；安装架的两侧设有两个竖直的导轨；升降输送平台与导轨滑动连接。

3、根据权利要求2所述的一种内喷涂自动上线装置，其特征在于，所述第一输送平台和升降输送平台之间设有第二输送平台；第二输送平台的输送方向与第一输送平台的输送方向垂直。

4、根据权利要求3所述的一种内喷涂自动上线装置，其特征在于，所述第一输送平台、第二输送平台和升降输送平台均为滚轮输送平台。

5、根据权利要求4所述的一种内喷涂自动上线装置，其特征在于，内喷涂自动上线装置由控制器控制运行。

【说明书】

一种内喷涂自动上线装置

1、技术领域

本实用新型涉及钢桶自动化生产技术领域，尤其涉及一种内喷涂自动上线装置。

2、背景技术

钢桶的内喷涂操作已经可以由钢桶内喷涂机进行自动喷涂，但是内喷涂机的上料目前仍是采用人工的方式；通常钢桶内喷涂机的高度都比较高；由人工从地面滚桶到高位进行上料的劳动强度非常大；滚桶过程容易造成桶内污染；并且人工的效率低，成本高。为了提高生产效率和自动化程度，本申请提供了一种内喷涂自动上线装置。

3、实用新型内容

本实用新型的目的在于提供一种内喷涂自动上线装置，以解决上述技术问题。

为实现上述目的，本实用新型所述的一种内喷涂自动上线装置，包括第一输送平台；第一输送平台的后方设有钢桶翻转机构；钢桶翻转机构靠近内喷涂机的送料口；所述钢桶翻转机构包括支架；支架上转动连接有转轴；转轴位于第一输送平台和内喷涂机的送料口之间；转轴上固定连接两个平行设置的翻转板；翻转板为十字型结构；翻转板的中心处与转轴固定连接；转轴连接电机的活动端；电机固定在支架上；两个翻转板之间设有倾斜板；倾斜板位于内喷涂机的送料口的前方；倾斜板的上表面为斜面且斜面较低的部分靠近内喷涂机的送料口；倾斜板的高度高于喷涂机的送料口的高度。

进一步地，所述内喷涂自动上线装置还包括升降输送平台；所述升降输送平台设置在第一输送平台的前方；第一输送平台和升降输送平台的输送方向一致；所述升降输送平台的一侧设有升降机构；所述升降机构包括安装架；升降输送平台的一侧设有与安装架固定连接的气缸；气缸的活动端的运动方向竖直向上；气缸的活动端固定连接有横向的连接杆；连接杆上转动连接有两个齿轮；齿轮连接有链条；链条的一端固定在安装架上；链条的另一端固定在升降输送平台的上端；安装架的两侧设有两个竖直的导轨；升降输送平台与导轨滑动连接。

进一步地，所述第一输送平台和升降输送平台之间设有第二输送平台；第二输送平台的输送方向与第一输送平台的输送方向垂直。

所述第一输送平台、第二输送平台和升降输送平台均为滚轮输送平台。滚轮输送平台为本领域的现有技术，主要由链条、齿轮或者皮带轮配合驱动电机完成滚轮的同步运转，从而完成钢桶的输送；在此，不再详细描述。当然本领域中常用的其他输送方式也适用；例如皮带输送或者平行链条输送。

需要说明的是，升降输送平台的前方一般连接其他输送机构进行上料。

本实用新型的内喷涂自动上线装置由控制器控制运行。

4、有益效果

本实用新型的内喷涂自动上线装置可以自动化的完成钢桶内喷涂的上线送料；可以取代人工上桶；自动化程度高；减少了操作工人的劳动强度；节省了人力成本；尽可能减少了对钢桶的污染；结构简单，设计精巧。

5、附图说明

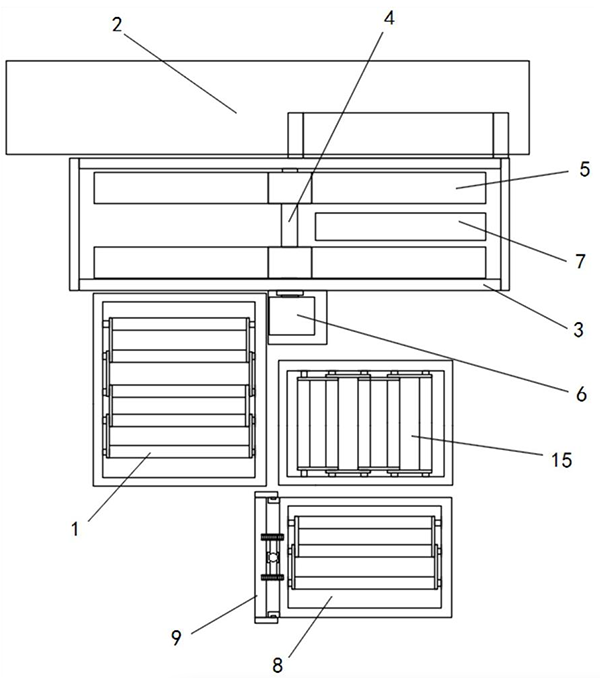

图1为本实用新型内喷涂自动上线装置的结构示意图。

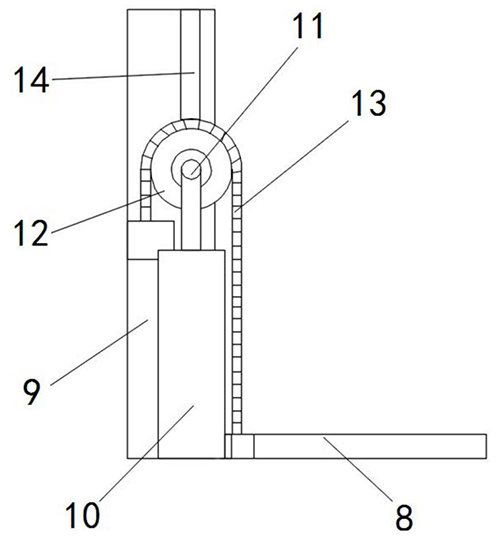

图2为本实用新型升降机构的正视示意图。

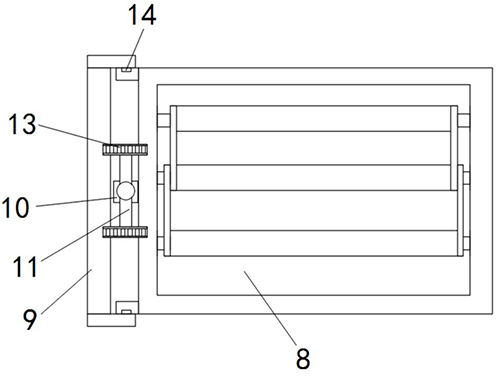

图3为本实用新型升降机构的俯视示意图。

6、具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合本实用新型的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。除非另外定义，此处使用的技术术语或者科学术语应当为本实用新型所属领域内具有一般技能的人士所理解的通常意义。本文中使用的“包括”等类似的词语意指出现该词前面的元件或者物件涵盖出现在该词后面列举的元件或者物件及其等同，而不排除其他元件或者物件。

针对现有技术存在的问题，本实用新型的实施例提供了一种内喷涂自动上线装置。

7、实施例

如图1～3所示，一种内喷涂自动上线装置，包括第一输送平台1；第一输送平台1的后方设有钢桶翻转机构；钢桶翻转机构靠近内喷涂机2的送料口；所述钢桶翻转机构包括支架3；支架3上转动连接有转轴4；转轴4位于第一输送平台1和内喷涂机2的送料口之间；转轴4上固定连接两个平行设置的翻转板5；翻转板5为十字型结构；翻转板5的中心处与转轴4固定连接；转轴4连接电机6的活动端；电机6固定在支架3上；两个翻转板5之间设有倾斜板7；倾斜板7位于内喷涂机2的送料口的前方；倾斜板7的上表面为斜面且斜面较低的部分靠近内喷涂机2的送料口；倾斜板7的高度高于喷涂机2的送料口的高度。

所述内喷涂自动上线装置还包括升降输送平台8；所述升降输送平台8设置在第一输送平台1的前方；第一输送平台1和升降输送平台8的输送方向一致；所述升降输送平台8的一侧设有升降机构；所述升降机构包括安装架9；升降输送平台8的一侧设有与安装架9固定连接的气缸10；气缸10的活动端的运动方向竖直向上；气缸10的活动端固定连接有横向的连接杆11；连接杆11上转动连接有两个齿轮12；齿轮12连接有链条13；链条13的一端固定在安装架9上；链条13的另一端固定在升降输送平台8的上端；安装架9的两侧设有两个竖直的导轨14；升降输送平台8与导轨14滑动连接。

所述第一输送平台1和升降输送平台8之间设有第二输送平台15；第二输送平台15的输送方向与第一输送平台1的输送方向垂直。

所述第一输送平台1、第二输送平台15和升降输送平台8均为滚轮输送平台。滚轮输送平台为本领域的现有技术，主要由链条、齿轮或者皮带轮配合驱动电机完成滚轮的同步运转，从而完成钢桶的输送；在此，不再详细描述。

升降输送平台的前方连接有滚轮输送机构(图中未示出)。

内喷涂自动上线装置由控制器控制运行。

本实施例的内喷涂自动上线装置工作时；钢桶横放在滚轮输送机构上，由滚轮输机构输送至升降输送平台8；由升降输送平台8继续输送将钢桶移动到升降输送平台8的上端；气缸10驱动横向的连接杆11向上运动；齿轮12随连接杆11向上运动；齿轮12向上运动过程中；推动链条13向上运动；同时链条13随齿轮12旋转；链条13拉动升降输送平台8沿导轨14向上滑动；当升降输送平台8的高度升到与第二输送平台15相同高度时，升降输送平台8将钢桶输送到第二输送平台15上，第二输送平台15将钢桶输送到第一输送平台1上；第二输送平台15继续将钢桶输送到十字型的翻转板5上；电机6转动带动翻转板5旋转；将钢桶翻转到倾斜板7上；钢桶从倾斜板7上滚动进入喷涂机2的送料口内。

虽然在上文中详细说明了本实用新型的实施方式，但是对于本领域的技术人员来说显而易见的是，能够对这些实施方式进行各种修改和变化。但是，应理解，这种修改和变化都属于权利要求书中所述的本实用新型的范围和精神之内。而且，在此说明的本实用新型可有其它的实施方式，并且可通过多种方式实施或实现。
