【专利介绍】一种钢桶传输链用机械夹头

文/杨海蛟

专利号：CN 217020117 U

申请号：202220952375 .8

申请日：2022 .04 .24

专利权人：江苏康斯派尔再生资源有限公司

发明人：杨海蛟、魏皓、赵义生、成辉

【摘要】

本实用新型公开了一种钢桶传输链用机械夹头，包括第一夹持臂、第二夹持臂以及吊杆，所述第一夹持臂与第二夹持臂通过一销轴呈X型状转动连接，所述吊杆末端也与销轴转动连接，所述第一夹持臂与第二夹持臂的顶部对称均设置有一限位滚轮组件，所述第一夹持臂与第二夹持臂的底部内侧水平相向分别焊合固定有一夹爪，所述第一夹持臂的下端长于第二夹持臂的下端，所述第二夹持臂的下端侧面设置有一配重块，本实用新型结构简单，适用于传输链流水作业使用，夹持稳定性好，适用于上桶与下桶使用，稳定性高。

【权利要求书】

1、一种钢桶传输链用机械夹头，其特征在于：包括第一夹持臂(1)、第二夹持臂(2)以及吊杆(3)，所述第一夹持臂(1)与第二夹持臂(2)通过一销轴(4)呈X型状转动连接，所述吊杆(3)末端也与销轴(4)转动连接，所述第一夹持臂(1)与第二夹持臂(2)的顶部对称均设置有一限位滚轮组件(5)，所述第一夹持臂(1)与第二夹持臂(2)的底部内侧水平相向分别焊合固定有一夹爪(6)，所述第一夹持臂(1)的下端长于第二夹持臂(2)的下端，所述第二夹持臂(2)的下端侧面设置有一配重块(7)。

2、根据权利要求1所述的一种钢桶传输链用机械夹头，其特征在于：所述吊杆(3)包括一与销轴(4)连接的连接块(31)以及设置于连接块(31)上部的两个用于连接传输链的吊耳杆(32)。

3、根据权利要求2所述的一种钢桶传输链用机械夹头，其特征在于：所述连接块(31)上左右各设置有一限位耳(311)。4、根据权利要求1所述的一种钢桶传输链用机械夹头，其特征在于：所述限位滚轮组件(5)为一滚轮。

【说明书】

1、技术领域

本实用新型涉及钢桶后处理技术领域，具体涉及一种钢桶传输链用机械夹头。

2、背景技术

钢桶回收再处理时，需要对钢桶外壁以及底部进行预整形，然后对钢桶内部进行清理，而为了提高工作效率，所有待处理钢桶需要进入到流水化作业，即通过一传输链来对钢桶进行流水线线上传输，现目前的钢桶运输夹头结构复杂，造价昂贵，且故障率高，严重影响企业收益以及工作效率。

3、实用新型内容

(一)要解决的技术问题

为了克服现有技术不足，现提出一种钢桶传输链用机械夹头，其结构简单，适用于传输链流水作业使用，夹持稳定性好，适用于上桶与下桶使用，稳定性高。

 (二)技术方案

本实用新型通过如下技术方案实现：本实用新型提出了一种钢桶传输链用机械夹头，包括第一夹持臂、第二夹持臂以及吊杆，所述第一夹持臂与第二夹持臂通过一销轴呈X型状转动连接，所述吊杆末端也与销轴转动连接，所述第一夹持臂与第二夹持臂的顶部对称均设置有一限位滚轮组件，所述第一夹持臂与第二夹持臂的底部内侧水平相向分别焊合固定有一夹爪，所述第一夹持臂的下端长于第二夹持臂的下端，所述第二夹持臂的下端侧面设置有一配重块。

进一步的，所述吊杆包括一与销轴连接的连接块以及设置于连接块上部的两个用于连接传输链的吊耳杆。

进一步的，所述连接块上左右各设置有一限位耳。

进一步的，所述限位滚轮组件为一滚轮。

(三)有益效果

本实用新型相对于现有技术，具有以下有益效果：

本实用新型提到的一种钢桶传输链用机械夹头，其整体为X型结构，底部通过配重块维持夹爪的水平平衡，方便进行钢桶的夹持，同时整个夹头底部左右夹持臂为不对称结构，方便在钢桶夹持吊起后能够使得钢桶为倾斜状，这样有利于钢桶内部残污滴落，设置有限位滚轮组件，方便通过提升以及下压迫使夹头底部张开或夹紧，从而实现夹头对钢桶的夹持固定以及松放。

4、附图说明

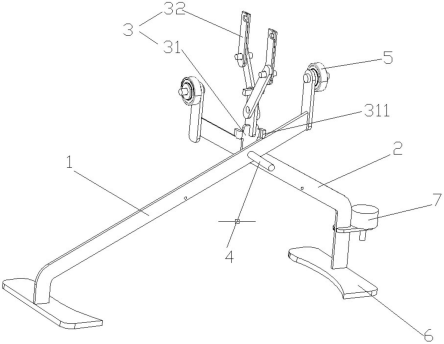

图1是本实用新型结构示意图。

1‑第一夹持臂；2‑第二夹持臂；3‑吊杆；4‑销轴；5‑限位滚轮组件；6‑夹爪；7‑配重块；31‑连接块；32‑吊耳杆；311‑限位耳。

5、具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1所示的一种钢桶传输链用机械夹头，包括第一夹持臂1、第二夹持臂2以及吊杆3，所述第一夹持臂1与第二夹持臂2通过一销轴4呈X型状转动连接，所述吊杆3末端也与销轴4转动连接，所述第一夹持臂1与第二夹持臂2的顶部对称均设置有一限位滚轮组件5，所述第一夹持臂1与第二夹持臂2的底部内侧水平相向分别焊合固定有一夹爪6，所述第一夹持臂1的下端长于第二夹持臂2的下端，所述第二夹持臂2的下端侧面设置有一配重块7。

其中，所述吊杆3包括一与销轴4连接的连接块31以及设置于连接块31上部的两个用于连接传输链的吊耳杆32；所述连接块31上左右各设置有一限位耳311；所述限位滚轮组件5为一滚轮。

本实用新型提到的一种钢桶传输链用机械夹头，其在具体使用时，整个夹头为机械式结构，通过位于吊杆3上部的吊耳杆32与流水线上的传输链条连接，设置两个吊耳杆32的目的可以使得整个夹头能够稳定悬挑，位于连接块31上的限位耳311可以使得第一夹持臂1与第二夹持臂2在不夹持钢桶时始终保持张开一个固定开度，该固定开度大于钢桶直径，位于第二夹持臂2侧面的配重块7主要是弥补第一夹持臂1长臂重量，这样可以保持第一夹持臂1与第二夹持臂2底部的对称的夹爪6保持在水平位置，当需要进行钢桶夹持时，通过提升装置将第一夹持臂1与第二夹持臂2的上端限位滚轮组件5向上提起，限位滚轮组件5为可滚动结构的主要目的是为了在提起时整个夹头依然可以沿传输链移动方向移动，当限位滚轮组件5向上提起后，第一夹持臂1与第二夹持臂2绕销轴4转动，从而第一夹持臂1与第二夹持臂2底部的夹爪6相向靠拢，从而可以实现夹头对钢桶的夹持，实现钢桶的夹持固定以及提起，需要说明的是夹爪6为与钢桶桶壁贴合的弧形状，夹持后可以托在钢桶桶沿处，夹持稳定。

而当钢桶在传输离开传输链后，相应的通过一下压装置下压限位滚轮组件5，同样原理，第一夹持臂1与第二夹持臂2绕转轴反向转动，两者底部张开，从而使得钢桶从夹爪6上脱离，实现钢桶脱爪。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
