【专利介绍】一种钢桶跌落试验机

文/丁广文

申请号：202223302913 .8

申请日：2022 .12 .09

专利权人：茂名市美达供应链有限公司

发明人：丁广文；葛衍龙　

【摘要】

本实用新型公开的属于试验设备技术领域，具体为一种跌落试验机，其包括跌落板和安装架，所述跌落板的顶部设置有固定架，所述固定架的顶部设置有顶板，所述固定架的侧壁设置有电动滑轨，所述电动滑轨的移动端设置有移动杆，所述安装架设置在移动杆的一端，所述安装架的侧壁设置有转槽，所述转槽内嵌入安装有转杆，所述转杆的侧壁设置有放置板，本申请文件中，在进行钢桶跌落测试时，便于钢桶自由跌落，方便操作，减轻了工作人员的工作强度。

【权利要求书】

1 .一种跌落试验机，其特征在于：包括跌落板(100)和安装架(200)，所述跌落板(100)的顶部设置有固定架(110)，所述固定架(110)的顶部设置有顶板(120)，所述固定架(110)的侧壁设置有电动滑轨(130)，所述电动滑轨(130)的移动端设置有移动杆(140)，所述安装架(200)设置在移动杆(140)的一端，所述安装架(200)的侧壁设置有转槽(210)，所述转槽(210)内嵌入安装有转杆(220) ，所述转杆(220)的侧壁设置有放置板(230) ，所述安装架(200)的内壁设置有限位块(240)，所述顶板(120)的侧壁设置有卷绳器(250)，所述卷绳器(250)上设置有吊绳(260)，所述吊绳(260)的一端设置有电磁铁(270)，所述放置板(230)的顶部设置有铁片(280)，所述跌落板(100)的顶部设置有控制器(290)，所述电动滑轨(130)、卷绳器(250)和电磁铁(270)与控制器(290)电性连接。

2 .根据权利要求1所述的一种跌落试验机，其特征在于：所述移动杆(140)的底部设置有红外测距传感器(300)，所述红外测距传感器(300)的发射端向下，所述固定架(110)的侧壁设置有显示屏(310)，所述红外测距传感器(300)和显示屏(310)与控制器(290)电性连接。

3 .根据权利要求1所述的一种跌落试验机，其特征在于：所述控制器(290)的顶部设置有操作面板(400)，所述操作面板(400)与控制器(290)电性连接。

4 .根据权利要求1所述的一种跌落试验机，其特征在于：所述跌落板(100)的底部设置有支撑架。5 .根据权利要求1所述的一种跌落试验机，其特征在于：所述安装架(200)与转杆(220)通过转槽(210)转动连接。6 .根据权利要求1所述的一种跌落试验机，其特征在于：所述转杆(220)的两端设置有限位块(240)。

【说明书】

1、技术领域

本实用新型涉及试验设备技术领域，具体为一种跌落试验机。

2、背景技术

在钢桶生产出来后，都会对其外观质量及性能进行出厂检验，其中有一项是通过跌落试验来检验钢桶的外观变形受损情况。现有的技术中，在进行钢桶跌落测试时，需要人员将钢桶举升到一定的高度，然后按照预定状态自动下落，使钢桶与平台接触，从而判断钢桶跌落的受损程度，在测试的过程中，需要人员耗费体力，增加了工作强度，不便操作。

3、实用新型内容

本部分的目的在于概述本实用新型的实施方式的一些方面以及简要介绍一些较佳实施方式。在本部分以及本申请的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。

鉴于上述和/或现有试验设备中存在的问题，提出了本实用新型。

因此，本实用新型的目的是提供一种跌落试验机，能够在进行钢桶跌落测试时，便于钢桶自由跌落，方便操作，减轻了工作人员的工作强度。

为解决上述技术问题，根据本实用新型的一个方面，本实用新型提供了如下技术方案：

一种跌落试验机，包括跌落板和安装架，所述跌落板的顶部设置有固定架，所述固定架的顶部设置有顶板，所述固定架的侧壁设置有电动滑轨，所述电动滑轨的移动端设置有移动杆，所述安装架设置在移动杆的一端，所述安装架的侧壁设置有转槽，所述转槽内嵌入安装有转杆，所述转杆的侧壁设置有放置板，所述安装架的内壁设置有限位块，所述顶板的侧壁设置有卷绳器，所述卷绳器上设置有吊绳，所述吊绳的一端设置有电磁铁，所述放置板的顶部设置有铁片，所述跌落板的顶部设置有控制器，所述电动滑轨、卷绳器和电磁铁与控制器电性连接。

作为本实用新型所述的一种跌落试验机的一种优选方案，其中：所述移动杆的底部设置有红外测距传感器，所述红外测距传感器的发射端向下，所述固定架的侧壁设置有显示屏，所述红外测距传感器和显示屏与控制器电性连接。

作为本实用新型所述的一种跌落试验机的一种优选方案，其中：所述控制器的顶部设置有操作面板，所述操作面板与控制器电性连接。

作为本实用新型所述的一种跌落试验机的一种优选方案，其中：所述跌落板的底部设置有支撑架。

作为本实用新型所述的一种跌落试验机的一种优选方案，其中：所述安装架与转杆通过转槽转动连接。

作为本实用新型所述的一种跌落试验机的一种优选方案，其中：所述转杆的两端设置有限位块。

与现有技术相比：本申请文件中，1 .通过电动滑轨便于带动移动杆进行升降，从而带动放置板进行升降，便于调节钢桶跌落的高度，通过卷绳器便于操作吊绳进行卷收，电磁铁通电后产生电磁，通过电磁铁与铁片吸附连接，便于使吊绳与放置板限位连接，通过吊绳的拉力便于对放置板的一端进行固定，使放置板呈水平状态，通过限位块便于对放置板的顶部进行水平限位，吊绳在拉动放置板时，转杆与安装架通过转槽转动连接，便于调节放置板的倾斜角度，通过放置板便于放置钢桶，当电磁铁断开电源，电磁铁失去电磁后与铁片断开，使放置板的一端与吊绳断开，经过转轴使放置板转动后的一端自由向下，使放置板呈垂直状态，从而使放置板上的钢桶自由跌落，因此，在进行钢桶跌落测试时，便于钢桶自由跌落，方便操作，减轻了工作人员的工作强度，2 .通过红外测距传感器检测钢桶与跌落板之间的间距，从而测量钢桶的跌落高度，检测到的数据反馈到控制器，通过控制器传达到显示屏上显示，便于工作人员观察，判断不同高度下钢桶的跌落受损程度，提高钢桶测试效果。

4、附图说明

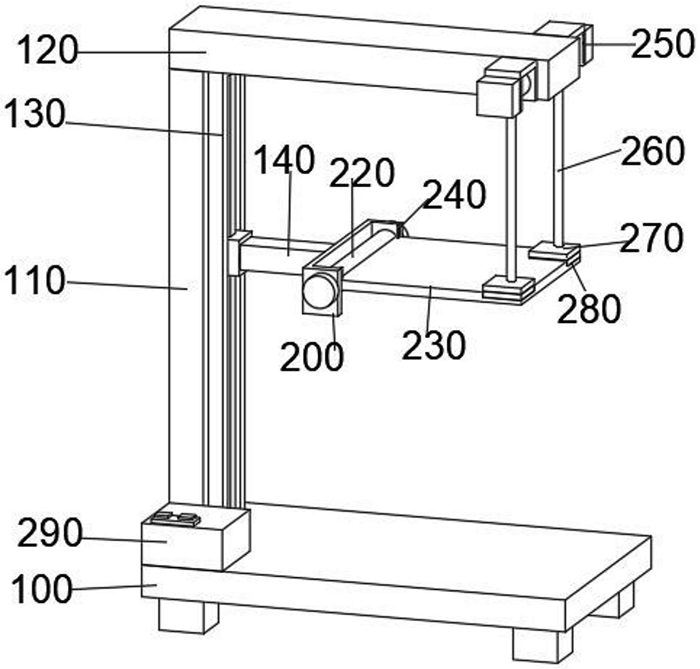

为了更清楚地说明本实用新型实施方式的技术方案，下面将结合附图和详细实施方式对本实用新型进行详细说明，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。其中：图1为本实用新型一种跌落试验机的结构示意图；

图1

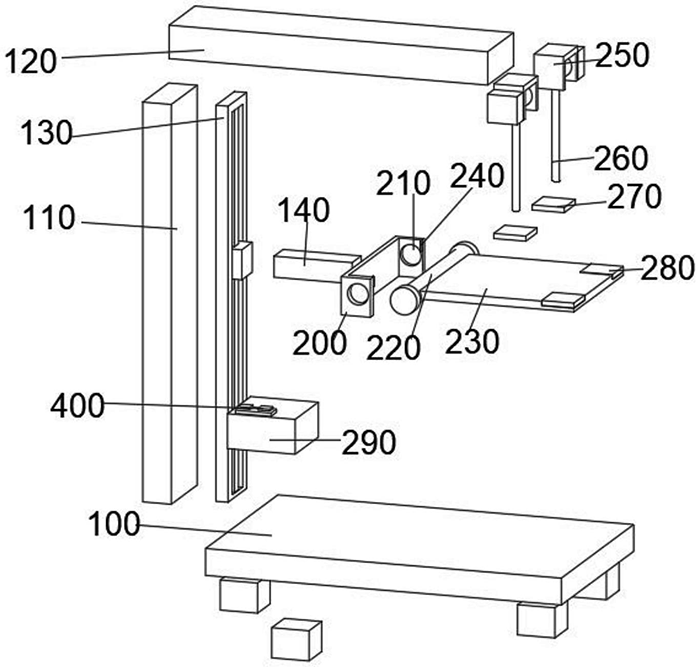

图2为本实用新型一种跌落试验机的结构爆炸图；

图2

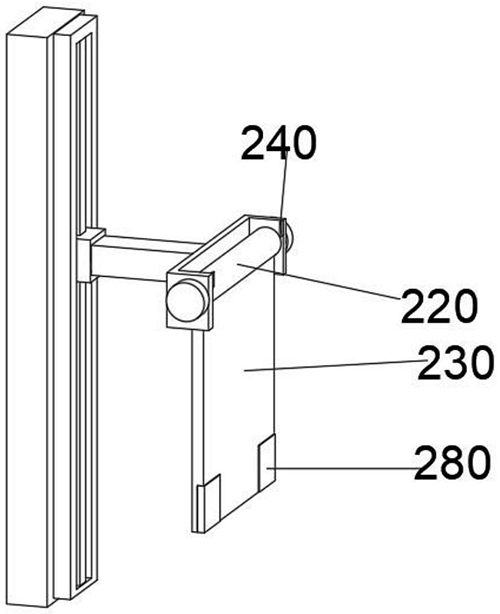

图3为本实用新型一种跌落试验机的放置板示意图；

图3

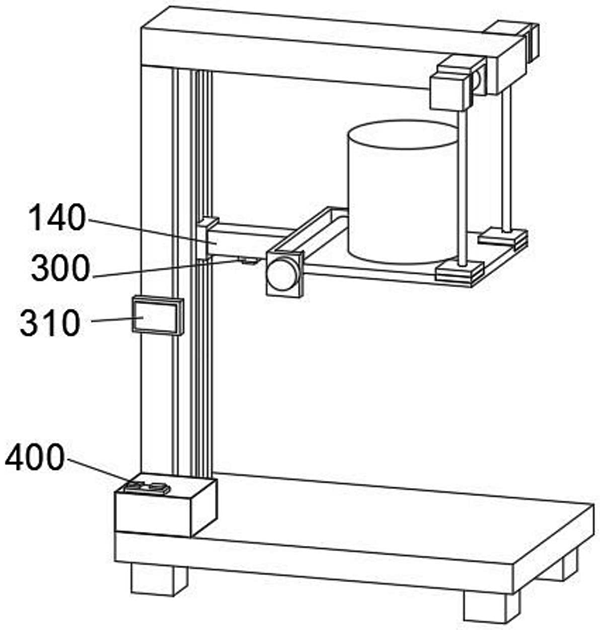

图4为本实用新型一种跌落试验机的红外测距传感器示意图。

图4

图中：100跌落板、110固定架、120顶板、130电动滑轨、140移动杆、200安装架、210转槽、220转杆、230放置板、240限位块、250卷绳器、260吊绳、270电磁铁、280铁片、290控制器、300红外测距传感器、310显示屏、400操作面板。

5、具体实施方式

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是本实用新型还可以采用其他不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广，因此本实用新型不受下面公开的具体实施方式的限制。

其次，本实用新型结合示意图进行详细描述，在详述本实用新型实施方式时，为便于说明，表示器件结构的剖面图会不依一般比例作局部放大，而且所述示意图只是示例，其在此不应限制本实用新型保护的范围。此外，在实际制作中应包含长度、宽度及深度的三维空间尺寸。

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的实施方式作进一步地详细描述。

本实用新型提供一种跌落试验机，请参阅图1‑图4，包括跌落板100和安装架200，跌落板100的顶部设置有固定架110，固定架110的顶部设置有顶板120，固定架110的侧壁设置有电动滑轨130，电动滑轨130的移动端设置有移动杆140，安装架200设置在移动杆140的一端，安装架200的侧壁设置有转槽210，转槽210内嵌入安装有转杆220，转杆220的侧壁设置有放置板230，安装架200的内壁设置有限位块240，顶板120的侧壁设置有卷绳器250，卷绳器250上设置有吊绳260，吊绳260的一端设置有电磁铁270，放置板230的顶部设置有铁片280，跌落板100的顶部设置有控制器290，电动滑轨130、卷绳器250和电磁铁270与控制器290电性连接，具体的，通过电动滑轨130便于带动移动杆140进行升降，从而带动放置板230进行升降，便于调节钢桶跌落的高度，通过卷绳器250便于操作吊绳260进行卷收，电磁铁270通电后产生电磁，通过电磁铁270与铁片280吸附连接，便于使吊绳260与放置板230限位连接，通过吊绳260的拉力便于对放置板230的一端进行固定，使放置板230呈水平状态，通过限位块240便于对放置板230的顶部进行水平限位，吊绳260在拉动放置板230时，转杆220与安装架200通过转槽210转动连接，便于调节放置板230的倾斜角度，通过放置板230便于放置钢桶，通过控制器290操控装置。

控制器290的顶部设置有操作面板400，操作面板400与控制器290电性连接，具体的，通过操作面板400便于操控装置，方便操作。

跌落板100的底部设置有支撑架，具体的，通过支撑架固定装置，提高了装置的稳定性。

安装架200与转杆220通过转槽210转动连接，具体的，便于调节放置板230的倾斜角度，方便操作。

转杆220的两端设置有限位块240，具体的，便于对转杆220的两端限位，防止转杆220从转槽210内掉落，方便操作。

结合图1‑图4，本实施方式的一种跌落试验机，具体使用过程如下：根据需求，使用电动滑轨130便于带动移动杆140进行升降，从而带动放置板230进行升降，便于调节钢桶跌落的高度，将电磁铁270通电，电磁铁270通电后产生电磁，使用电磁铁270与铁片280吸附连接，便于使吊绳260与放置板230限位连接，使用卷绳器250卷收吊绳260，通过吊绳260的拉力对放置板230的一端进行固定，使放置板230呈水平状态，将钢桶置于放置板230的顶板120，使用限位块240便于对放置板230的顶部进行水平限位，吊绳260在拉动放置板230时，转杆220与安装架200通过转槽210转动连接，便于调节放置板230的倾斜角度，将电磁铁270断开电源，电磁铁270失去电磁后与铁片280断开，使放置板230的一端与吊绳260断开，经过转轴使放置板230转动后的一端自由向下，使放置板230呈垂直状态，从而使放置板230上的钢桶自由跌落。

图4示出的是本实用新型一种跌落试验机第二种实施方式的结构示意图，请参阅图4，与上述实施方式不同的是，移动杆140的底部设置有红外测距传感器300，红外测距传感器300的发射端向下，固定架110的侧壁设置有显示屏310，红外测距传感器300和显示屏310与控制器290电性连接，具体的，通过红外测距传感器300检测钢桶与跌落板之间的间距，从而测量钢桶的跌落高度，检测到的数据反馈到控制器290，通过控制器290传达到显示屏310上显示，便于工作人员观察，判断不同高度下钢桶的跌落受损程度，提高钢桶测试效果。

虽然在上文中已经参考实施方式对本实用新型进行了描述，然而在不脱离本实用新型的范围的情况下，可以对其进行各种改进并且可以用等效物替换其中的部件。尤其是，只要不存在结构冲突，本实用新型所披露的实施方式中的各项特征均可通过任意方式相互结合起来使用，在本说明书中未对这些组合的情况进行穷举性的描述仅仅是出于省略篇幅和节约资源的考虑。因此，本实用新型并不局限于文中公开的特定实施方式，而是包括落入权利要求的范围内的所有技术方案。
