中国钢桶焊接装备的发展（AOSD会议资料）

演讲人/缪盛

缪盛在印度AOSD国际会议上演讲

一、发展历程

1924年, 中国制桶业在上海第一次采用电阻焊机，开启了中国制桶的新篇章。

1968年国产FN-150-5型, 一种更适合中国制桶业的通用焊机问世, 并被国内大部份制桶厂采用。此后二十多年，钢桶焊机技术的发展在中国未有大的突破。

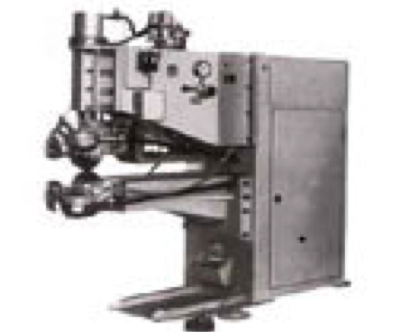

FN-150-5型焊机

随着工业技术的不断发展, 制桶工艺的不断改进, 对焊机质量要求越来越高。19世纪80年代，中国制桶业相继从英、美等国引进了14台钢桶全自动焊机。以此为基础，中国研制出了首台全部国产化的钢桶自动焊机，结束了钢桶自动焊机依赖进口历史 。直到今天，中国使用全自动焊机的制桶企业中，99%为中国生产。

二、发展现状

今天我们在这里介绍中国钢桶焊接装备的发展，不得不说一下中国制桶行业的发展。中国是全世界最大的钢桶生产国，200升钢桶年产量达到1.2亿只。中国制桶行业有超过1000家单位。

其中200L钢桶年产量超过100万只的生产厂家有10家以上，年产量在50～100万只的厂家数量庞大。

不同规模的钢桶制造厂商对于焊机有着差异化的需求。2000年后，中国的焊机制造商研发了具有高性价比的半自动自动缝焊机，受到了中小规模的钢桶生产厂商。其中代表为江阴五星焊接铜业有限公司生产的ZFN1-150-5免点焊半自动焊机。其主要特点有：

1）焊接质量大幅度提高

设备装有腰鼓轮以及Z形杆，可使卷圆后的桶身，不需要点焊定位直接缝焊，不仅大幅度提高了焊接速度，而且有效的提高了焊接质量，使因点焊造成的二次焊接质量问题得以消除。

2）劳动强度有效降低

免点焊半自动缝焊机

制桶工业和制桶机械工业是相辅相成的两个行业。制桶工业的发展要求提供先进的技术和机械设备，促使制桶机械行业去不断地开发新产品。

对于中等或者大型规模的钢桶制造企业来说，半自动焊机已不能满足其生产需要，速度更快、自动化程度更高的全自动焊机已经成为主流。

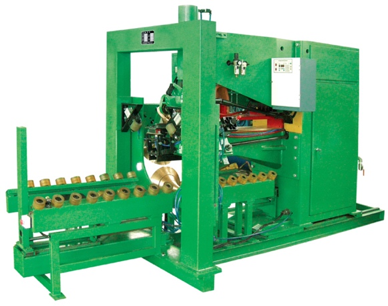

全自动钢桶缝焊机

经过20多年的快速发展，中国钢桶焊机技术在性能、稳定性等方面有了很大的突破。

原因包括：

- 中国机械制造水平的快速提升

随着中国经济的快速发展，中国企业不断引进先进的生产设备，并且积累了丰富的制造经验，使得焊机的机械加工水平大幅提升。此外，各类电气品牌在中国销售，使得中国的焊机拥有了同欧美焊机同样品牌的元件。

- 引进欧美先进技术

中国改革开放后，许多欧美企业到中国设立工厂。与此同时，全球化使得越来越多中国企业与欧美公司展开合作。比如，江阴五星与加拿大Micro tool公司建立了战略合作，因此获得了世界先进的机械制造理念与方法。

- 巨大的用户群体

高频率、高强度的使用，使得中国的国产焊机有机会不断完善与提升。

主要特点：

1. 省电节能，使用成本低

三相逆变焊接控制器普遍使用。其能耗是传统工频焊机的50%。

2. 性能优秀，对板材适应性强

在中国，一家制桶厂通常使用不同钢厂生产的板材，且切换频繁。焊接控制器可以实现精确调节，以适应不同板材。

3. 调节灵活快速

除了使用不同类型的板材，中国的制桶工厂通常生产多个规格的钢桶， 如200L，208L，锥形桶等等。焊机调节方便，意味着节省时间。

4. 操作简便

焊机的所有操作可以通过触摸屏实现，简单快速。

同时，所有的数据可以进行监控。

5. 焊机品类不断细分

针对客户的不同需求，中国钢桶焊机制造商开发出了不同类型的设备。以江阴五星为例，既有每分钟生产6-8桶的中速自动焊机，也有每分钟生产10桶以上的高速自动焊机。

三、未来展望

随着客户对钢桶质量的要求越来越高，中国的焊接设备制造商也在不断创新，做着积极的探索。

1. 焊缝压平机

焊缝压平机是在焊接完成后对焊缝的搭边进行碾压。可有效的提升焊缝的强度与表面的平整度，从而增强了钢桶的美观性以及焊缝的美观度。

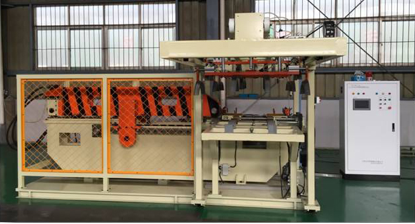

焊缝压平机

主要应用：钢桶缝焊之后，去除焊缝存在毛刺、凸起焊瘤、鱼鳞状焊波、收弧坑、咬边等缺陷。尤其适用于需要内衬的钢桶。

特点：钢桶自动抓取、搬运，焊缝碾压、切舌等工序选用多个伺服进行控制，高效精密。一道碾压，更笔直，更平整。

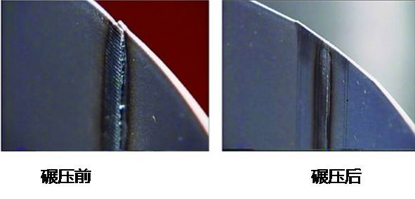

焊缝碾压前后对比

2. 中小桶全自动焊机

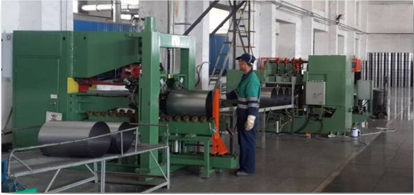

中小桶生产线自动焊机

3. 镀锌板&彩涂板焊机（略）

4. 焊缝补涂设备（略）

5. 钢桶全自动激光缝焊机（略）
