【专利】旧桶翻新用闭口钢桶刷洗装置

文/张宝忠

名称：旧桶翻新用闭口钢桶刷洗装置专利号：CN 101041161 B发明人：张宝忠

【摘要】

本发明公开了一种闭口桶刷洗装置，旨在提供一种具有自转和摆动两种动作，对桶内壁的冲刷力大，清洗效率高，清洗质量好的闭口桶刷洗装置。包括摆动电机和至少一组工作台架，在每个工作台架的两端分别连接有支撑套，每个支撑套的下侧分别设置有自由转动的支撑轮，一端的支撑套通过传动机构与摆动电机连接；在每个工作台架上固定有桶自转电机、夹紧汽缸、托桶汽缸和至少一组刷桶单元，托桶汽缸与托桶机构连接；所述刷桶单元包括可转动连接在工作台架上的第一夹紧转盘，在与第一夹紧转盘相对的工作台架上设置有第二夹紧转盘；第一夹紧转盘通过传动机构与桶自转电机或相邻的第一夹紧转盘连接。

【权利要求书】

1、一种闭口桶刷洗装置，其特征在于，包括摆动电机和至少一组工作台架，在每个工作台架的两端分别连接有支撑套，每个支撑套的下侧分别设置有自由转动的支撑轮，一端的支撑套通过传动机构和减速机构与摆动电机连接；在每个工作台架上固定有桶自转电机、夹紧汽缸、托桶汽缸和至少一组刷桶单元，所述托桶汽缸与托桶机构连接；所述刷桶单元包括可转动连接在工作台架上的第一夹紧转盘，在与第一夹紧转盘相对的工作台架上设置有与夹紧汽缸可转动连接的第二夹紧转盘；第一夹紧转盘通过传动机构与桶自转电机或相邻刷桶单元的第一夹紧转盘连接。

2、根据权利要求1 所述的闭口桶刷洗装置，其特征在于，在一端的支撑套上固定连接有外齿圈，所述外齿圈与主动齿轮相啮合，所述主动齿轮通过减速机构及联轴器与摆动电机连接。

3、根据权利要求1 或2 所述的闭口桶刷洗装置，其特征在于，所述托桶机构包括与托桶汽缸推杆连接的传动杆，所述传动杆的两端分别连接有支撑臂，两支撑臂之间分别设置有连接杆，两连接杆上分别设置有相对应的托桶轮。

4、根据权利要求3 所述的闭口桶刷洗装置，其特征在于，每个连接杆上固定连接有插入固定于工作台架上的导套中的导柱。

5、根据权利要求4 所述的闭口桶刷洗装置，其特征在于，在第二夹紧转盘与夹紧汽缸连接处设置有位于导套内的弹簧和压力轴承。

6、根据权利要求1 所述的闭口桶刷洗装置，其特征在于，第一夹紧转盘与桶自转电机或相邻刷桶单元的第一夹紧转盘之间的传动机构为皮带传动机构。

7、根据权利要求6 所述的闭口桶刷洗装置，其特征在于，在相邻刷桶单元之间皮带传动机构的皮带上设置有压紧调整轮，所述压紧调整轮上设置有连接板，所述连接板与固定在工作台架上的固定板上的高度调节孔之间螺栓连接。

【说明书】

1、技术领域

本发明涉及一种闭口桶刷洗装置。

2、背景技术

在石油、涂料以及一些化工领域的生产企业中，往往需要使用闭口的金属桶来盛装产品。为了减少浪费和满足环保的要求，在产品使用后所剩的金属桶需要回收洗刷后再利用。但使用过的旧金属桶内壁往往粘有剩余的产品，需要进行刷洗。现有的刷桶装置是将桶固定在摆架上，电机带动摆架摆动，使桶内的清洗液清洗桶内壁。由于只有单一的摆动动作，桶内液体对桶内壁的冲刷力小，清洗的时间长，工作效率低。而且，对于污物严重的桶内壁清洗不干净，影响刷洗质量。

3、发明内容

本发明是为了克服现有技术中的不足之处，提供一种具有自转和摆动两种动作，对桶内壁的冲刷力大，清洗效率高，清洗质量好的闭口桶刷洗装置。

本发明通过下述技术方案实现：

一种闭口桶刷洗装置，其特征在于，包括摆动电机和至少一组工作台架，在每个工作台架的两端分别连接有支撑套，每个支撑套的下侧分别设置有自由转动的支撑轮，一端的支撑套通过传动机构和减速机构与摆动电机连接；在每个工作台架上固定有桶自转电机、夹紧汽缸、托桶汽缸和至少一组刷桶单元，所述托桶汽缸与托桶机构连接；所述刷桶单元包括可转动连接在工作台架上的第一夹紧转盘，在与第一夹紧转盘相对的工作台架上设置有与夹紧汽缸可转动连接的第二夹紧转盘；第一夹紧转盘通过传动机构与桶自转电机或相邻刷桶单元的第一夹紧转盘连接。

在一端的支撑套上固定连接有外齿圈，所述外齿圈与主动齿轮相啮合，所述主动齿轮通过减速机构及联轴器与摆动电机连接。

所述托桶机构包括与托桶汽缸推杆连接的传动杆，所述传动杆的两端分别连接有支撑臂，两支撑臂之间分别设置有连接杆，两连接杆上分别设置有相对应的托桶轮。

每个连接杆上固定连接有插入固定于工作台架上的导套中的导柱。在第二夹紧转盘与夹紧汽缸连接处设置有位于导套内的弹簧和压力轴承。

第一夹紧转盘与桶自转电机或相邻刷桶单元的第一夹紧转盘之间的传动机构为皮带传动机构。

在相邻刷桶单元之间皮带传动机构的皮带上设置有压紧调整轮，所述压紧调整轮上设置有连接板，所述连接板与固定在工作台架上的固定板上的高度调节孔之间螺栓连接。

本发明具有下述技术效果：

由于本发明的闭口桶刷洗装置具有自转和摆动两种动作，桶内的刷洗液对桶内壁的冲刷力大，能快速将桶内壁上的污物刷洗干净，刷洗时间短，工作效率高，清洗质量好。

4、附图说明

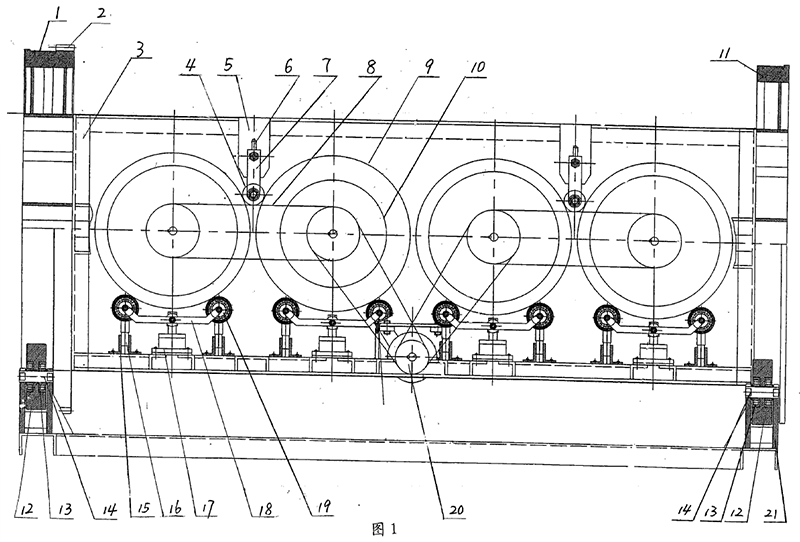

图1 为本发明闭口桶刷洗装置的主视图；

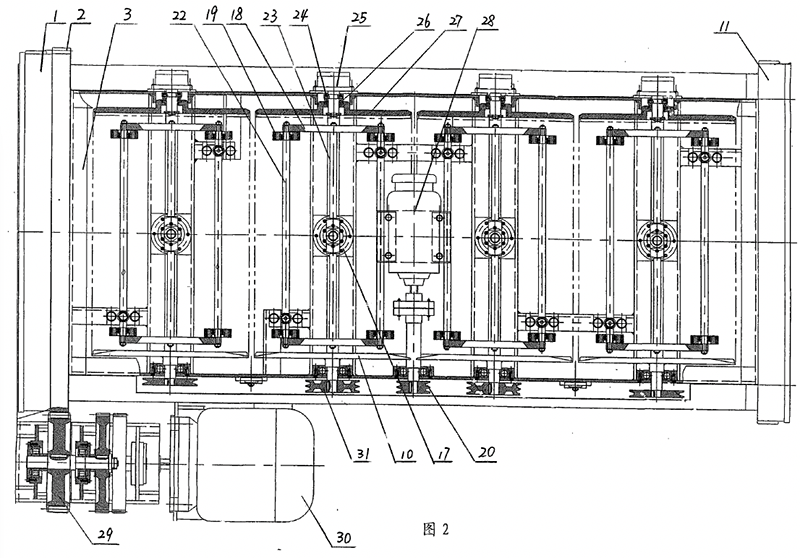

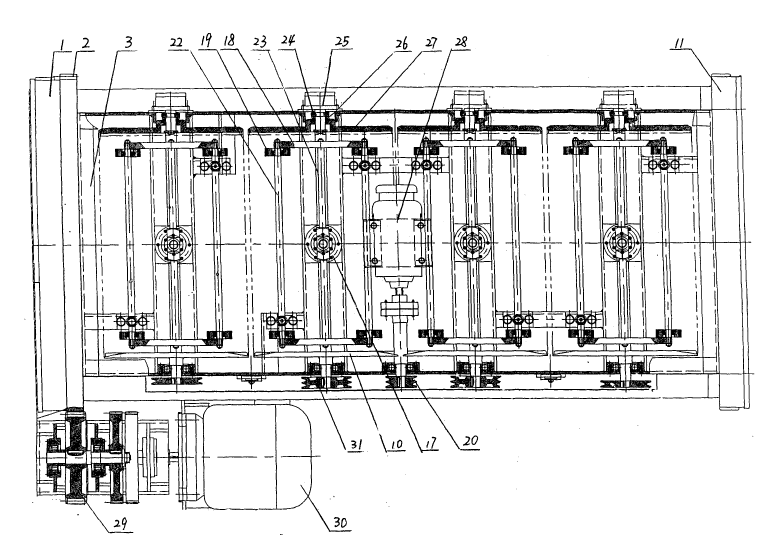

图2 为带有一组工作台架的闭口桶刷洗装置的俯视图；

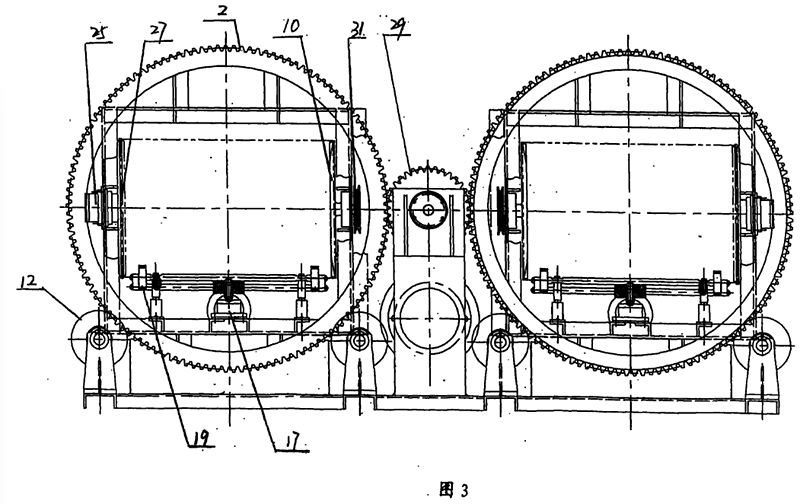

图3 为为带有两组工作台架的闭口桶刷洗装置的左视图。

5、具体实施方式

以下结合附图和具体实施例对本发明详细说明。

本发明的闭口桶刷洗装置包括摆动电机30 和至少一组工作台架3，主视图如图1所示，图2 为带有一组工作台架的闭口桶刷洗装置的示意图，图3 为带有两组工作台架的闭口桶刷洗装置的左视图，在每个工作台架3 的两端分别连接有支撑套1、11，每个支撑套的下侧分别通过固定在底座上的支架21、轴14、轴承13 设置有自由转动的支撑轮12，一端的支撑套通过传动机构和减速机构与摆动电机连接。

上述传动机构可以为皮带传动机构、齿轮传动机构和链传动机构中的任一种。为了传动更平稳并简化结构，最好采用齿轮传动机构，具体传动结构为：一端的支撑套1 上固定连接有外齿圈2，所述外齿圈与主动齿轮29 相啮合，所述主动齿轮通过减速机构及联轴器与摆动电机连接。当摆动电机带动一组工作台架时，摆动电机带动的主动齿轮与一组工作台架上一端的外齿圈相啮合。当摆动电机带动两组工作台架时，摆动电机带动的主动齿轮分别与两组工作台架上一端的两个外齿圈相啮合，即一个主动齿轮带动两个外齿圈，从而带动两组工作台架工作。当采用一台摆动电机带动多台工作台架时，也可以通过外齿圈再带动相邻工作台架的外齿圈转动。在工作台架上固定有桶自转电机28、夹紧汽缸25、托桶汽缸17 和至少一组刷桶单元，托桶汽缸与托桶机构连接。所述刷桶单元包括可转动连接在工作台架上的第一夹紧转盘10，在与第一夹紧转盘相对的工作台架上设置有与夹紧汽缸可转动连接的第二夹紧转盘27。当采用一组刷桶单元时，第一夹紧转盘通过传动机构与桶自转电机连接，当采用多组刷桶单元时，其中的一组或两组刷桶单元的第一夹紧转盘通过传动机构与自转电机连接，相邻刷桶单元的第一夹紧转盘之间通过传动机构连接。第一夹紧转盘与桶自转电机或相邻刷桶单元的第一夹紧转盘之间的传动机构可以为皮带传动机构、齿轮传动机构和链传动机构中的任一种。为了结构更简单，最好采用皮带传动机构，具体结构为：自转电机28 通过联轴器与传动轴连接，传动轴上通过平键连接有皮带轮20，在第一夹紧转盘的转动轴上通过平键连接有皮带轮31，两皮带轮之间连接有皮带8。

托桶机构可以采用现有的刷桶机的托桶机构，最好采用本实施例的四轮定位式托桶机构，具体结构为：包括与托桶汽缸17 推杆连接的传动杆23，所述传动杆的两端分别连接有支撑臂18，两支撑臂之间分别设置有连接杆22，两连接杆上分别设置有相对应的托桶轮19。为了防止错位，每个连接杆上固定连接有插入导套15 中的导柱16，导套15 固定在工作台架上。托桶汽缸动作，带动传动杆升降，从而带动托桶轮升降。

为了实现第二夹紧转盘的转动，在第二夹紧转盘与夹紧汽缸连接处设置 有位于导套内的弹簧26 和压力轴承24。

在相邻刷桶单元之间皮带传动机构的皮带上设置有压紧调整轮4，压紧调整轮与连接板7 连接，连接板与固定在工作台架上的固定板5 上的高度调节孔6 之间螺栓连接。当皮带松了时，通过调整连接板与高度调节孔之间的距离，从而调整压紧调整轮与皮带之间的距离，压紧皮带，以保障传动效率。

上桶时，托桶机构的托桶轮在托桶汽缸的带动下向上托住桶9。夹紧汽缸动作带动第二夹紧转盘，使桶被第一夹紧转盘和第二夹紧转盘夹住。托桶汽缸动作，带动托桶机构上的托桶轮与桶脱离。自转电机带动第一夹紧转盘转动，从而带动桶自转。摆动电机带动主动齿轮和外齿圈，从而带动与外齿圈连接的支撑套和工作台架及固定在工作台架上的部件一起摆动。摆动的角度可通过人工对摆动电机进行控制，也可以通过控制电路对摆动电机进行控制。

尽管参照实施例对所公开的涉及一种闭口桶刷洗装置进行了特别描述，以上描述的实施例是说明性的而不是限制性的，在不脱离本发明的精神和范围的情况下，所有的变化和修改都在本发明的范围之内。
