钳夹式桶盖封合工具

李贵祥

在钢桶的设计和生产过程中，熟知封合方法，对确定钢桶制造工艺和选择钢桶封装结构关系重大。最近我厂进行了中开口钢桶的封装研究，发现封装质量的优劣，主要取决于封合型式的选择及封合工具。

根据我厂生产中开口钢桶桶口的封合型式和封装的密封要求，我厂研制了一种钳夹式封合工具，提供给钢桶用户，用于我厂生产的中开口钢桶桶盖封装。实践证明，桶盖对胶圈及桶顶的封合效果良好，密封可靠，并且具有操作简单，使用方便的特点，受到用户好评。

这种钳夹式封合工具能使同一螺杆轴上的两个夹块，在夹持情况下，始终抱住中心被夹圆环。它巧妙地在螺杆轴的上方采用一空心滑轴，限制两对称圆环夹块，在夹持受力情况下，始终不会轴向倾斜，以便确保夹持始终是有效的。结构及工作原理如图1。主要由带有左、右螺纹的左、右夹块(5‘)及5和与之相配的螺杆轴7及轴11组成。这种钳夹式桶盖封合工具的制作工艺简单，安装、调试、使用方便，封合密封性能良好。有推广应用价值，故说明如下：

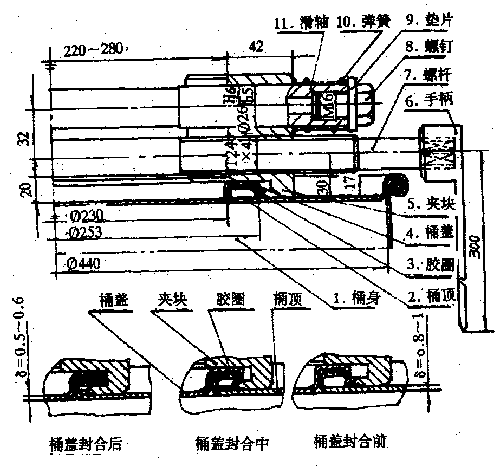

图1  钳夹式封合工具工作原理图

1．夹块的加工

在钳夹式封合工具中，关键件是夹块。它决定封合是否可靠，决定封合的成败。其它均为一般零件。设计夹块时，先按所封钢桶的中开口尺寸要求，车成与封合处夹持部位尺寸相同的环形槽坯件。然后在铣床上，把它均匀地分切成4块，每2块为一套。分别车出T24 x4左、右梯形螺纹各一件，并在每件上加工出φ26H6的滑孔一个。最后经热处理，使其夹持部位有足够的硬度即制成。它约占整个圆环坯件的四分之一部分。如图2所示。

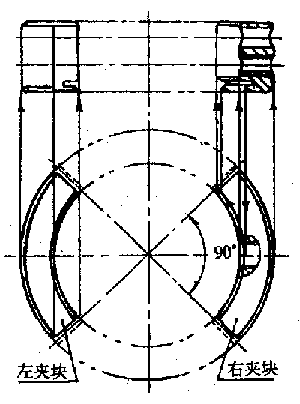

图2  夹块的配套设计加工示意图

2．钳夹式封合工具的组装

先分别将左、右夹块旋在螺杆的对应螺纹上，并使左、右夹块相对螺杆轴向对称。同时，两夹块按工作位置放在一个平面上，旋动螺杆使两夹块处于恰当的距离。然后，安装滑轴及轴两端的弹簧、垫片、螺钉即成。如图1。此图只画出整个钳夹式封合工具的一半。

3．封合操作

将置于同一平面上的两夹块距离，调至易放人中开口桶盖的尺寸，用左手同时握住轴、杆的中部，将其置于桶顶的中部。由于钳夹式封合工具的自重，对桶盖形成一定的压力，然后操纵手柄逆时针旋动螺杆，使其左右夹块分别沿桶口中心移动，直致夹紧至符合封要求为止操纵手柄顺时针旋动螺杆，使左右夹块分别反向松开，然后在桶顶平面内转动两夹块，使它处于不同夹持位置再次夹紧至符合封装要求为止，这样最多夹紧、松开三次即可把钢桶封装完毕。

4．封合时的夹块运动特点

在封合过程中，一般正常情况是：当转动手柄时，两夹块几乎是同时进、退。但在特殊情况下，由于某一夹块受阻力较大，而另一夹块受力不大或未受力，故旋动螺杆时，受力不大或未受力夹块以每转双倍螺距做进、退移动。但在夹紧时，两夹块总是能找到作用力平衡位置使桶盖的均匀夹紧封合，并确保两夹块始终处于螺杆的轴向对称位置，而轴向对称位置是靠左、右两个弹簧的弹力实现的。只要确保弹簧有一定的弹力，就一定能使两夹块在轴向上始终处于对称位置。

5．根据要求改进封合工具

根据不同的应用场合改进封合工具。把操纵手柄与螺杆的联接型式，改装成各种不同的结构形式，可得不同的操作效果。必要时，还可将它改装成电动钳夹式封合工具，将大大提高封合效果和封装效率。
