FEDERAL WELDER 英联邦SS1200三相交流桶焊控制器
一项节能技术的飞跃
1.0 绪言
交流与直流圆桶缝焊之比较
1990年以来,英国联邦桶焊机已经启动单相直流焊机,以降低因常规单相交流焊所要求的大的初级电源安装和运行费用.
单相交流焊机一般需要： 380 V + 600 安培初级电源，功率因数0.3。
近年来, 出于同样理由,已推广1000Hz中频逆变控制的三相直流焊,使所用三相电源负荷平衡更趋有效.
根据联邦公司几十年对桶焊接的操作经验， 通常高速交流桶焊对于机械参数的调整或钢材料的规格变化不敏感的;采用单相直流焊时,对两者必须很精密的控制,以确保焊接质量稳定.
SS1200控制器是一种新型逆变焊接控制装置,它利用最新技术大功率IGBT和电子元件, 使交流输出的桶焊,在安装和运用费用上,尽可能与原有直流焊相近. 给用户带来节能增效的革命性变化。
1.1 一般描述
● 提供的SS1200控制器是一个配置主电路断路器的独立的落地式电气柜总成,用于连接传统的单相交流桶焊机变电压器与三相电源之间;由下列单元组成:
● 电源控制:由桥式整流器、直流电容器组、晶体管[IGBT`S—在逆变器中使用的一种隔离栅双极（场效应）大功率晶体管组]组和驱动电路系统组成。
该电源将初级提供的三相交流转换成直流，然后再转换成供给焊接变压器的单相交流。
● 微处理器控制：用于操作者编程焊接参数。
该单元用未传递和接收各自焊接电流和频率数字调节的所有输出和输入信号，通过变压器和初级电流反馈，以保证供给所要求的焊接电流。

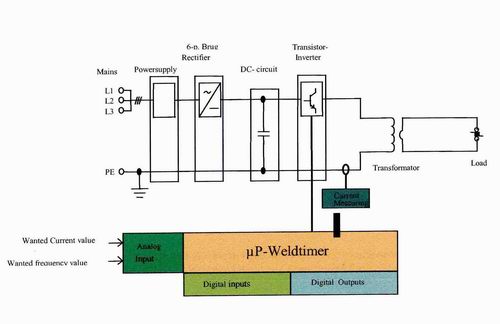

1.2 SS1200逆变控制电工原理图

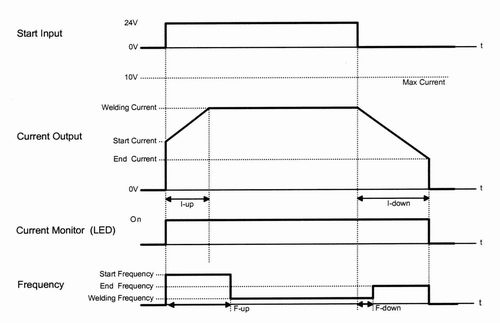

SS1200焊接电流控制曲线图
1.3 应用
● 焊接电气 ：380伏、50赫兹
一处三相电源，外加接地，通过HRC熔断器与工厂电网相连，连续工作初级电流额定值为200安培。
● 控制器电气：一个24伏直流，工厂提供。
● 水 ：工厂提供一根进水管，
最高进水温度为25℃，
每分钟最小流量为6升的清洁水。
一根从出水管回至工厂的回水管。
1.4 SS1200 其他控制系统比较的优点
○ 三相连接 - 功率平衡
○ 电力消耗约降低60 %
○ 功率因素COSф提高到0.98
○ 带使用全正弦波的优质焊接质量
○ 带精密启动的优质边界焊接
○ 不考虑电极状态或材料电阻的恒流控制
○ 由于较高的焊接频率，加热区域较小
○ 提高了焊轮寿命
○ 简化了焊接控制器的设定
○ 可连接到标准的交流变压器
2.0 安全
● SS1200根据E.U（欧共体）安全规则，提高符合要求的C.E合格证书；与英国联邦/联邦焊机公司的桶焊机配套。
3.0 安装、交付使用和培训
● 该控制器要求三相电源。提供的控制器本身是一带壳的柜子，可放在原来位置或靠近原有控制柜。
4.0 质量保证
自最终交付使用之日起，提供一年运行的质量担保，或者由于非联邦焊机公司的原因，造成控制器延期交付使用事件，自交付时期起，质量担保期30天；视那一种最早来选取。
5.0 资料
● 将提供一套英文版的操作手册，包括内容有：
● 调整/标定步骤，
● 编程步骤，
● 电气原理图。

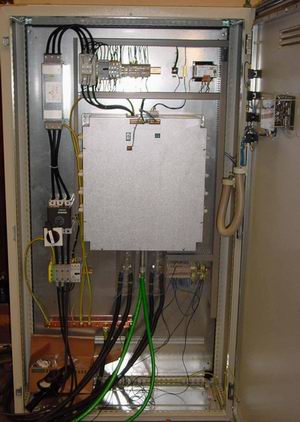

SS1200 外观图片
尺寸：宽×深×高（mm） 1000×400×2000
颜色： 浅灰色RAL7032
资料翻译编辑提供： 联邦技术（中国）有限公司
业务联系电话： 010 65256697。
