骏腾发自动钢桶缝焊机简介
———深圳市骏腾发自动焊接装备有限公司
一、概述
由于全球金融危机对世界实体经济的冲击,也或多或少地给我国钢桶制造行业的发展带来不同程度的影响,这一轮危机,其范围之广、影响之深,实属罕见。我们不成熟的想法是:趋利避害,因势而导,在这种不可逆转的形势下,潜心产品和设备科学技术的进一步提高,是应对形势变化避其害的明智之举。
深圳市骏腾发自动焊接装备有限公司成立于1995年,是一家集科研、开发、制造、销售为一体的全系列电阻焊机 及全自动焊接专用设备的高新技术企业,通过了ISO9001-2000质量体系及国家3C认证,公司产品如 :高速钢桶缝焊机、数控点焊机、数控储能焊机、数控闪光对焊机、CNC双枪数控焊机、钨钼对焊机、三相次级整流电阻焊机、数控龙门丝网焊机、逆变电源点焊机等,在国内家用电器、航天航空、汽车制造、五金加工、钨钼材料等行业普遍使用,同时又出口到欧洲、中东、东南亚、美国等地区。目前又在湖北应城市发展建立了应城骏腾发自动焊接装备有限公司,占地五十多亩,依据湖北深厚的重工业基础,发展自动焊接装备。
钢桶行业以200L、208L为主,所以各钢桶制造企业对200L、208L钢桶纵焊缝焊接质量的要求 也在不断提高,虽然我国在1989年就结束了高速钢桶缝焊机全部“洋货”的历史局面,但到目前为止,多数制桶企业对钢桶纵焊缝的焊接,还是以通用型半自动缝焊机为主;部分企业进行了配套改造,并与半自动缝焊机联合使用;原先引进国外的高速钢桶缝焊机大部分已经是年事已高,种种现象表明:我国目前钢桶生产中对钢桶纵焊缝的焊接方式,落后于国外发达国家,无论是质量还是数量,都满足不了国内外快速发展的钢桶市场的需求。
深圳市骏腾发自动焊接装备有限公司在国内相关企事业单位探索、研制、使用的基础上,利用自己丰富的制造焊接设备生产经验和自动化设备研发优势,引进、消化、吸收了国外先进的钢桶全自动缝焊技术,结合国内部分钢桶制造企业的具体生产经验,在测绘国外先进的钢桶全自动缝焊机的基础上进行了部分改进和提高,于2005年自行研发制造了适合我国国情的首台“HORSE 高速钢桶缝焊机”。在这台缝焊机安装、调试、正常运行之后,每年又对“HORSE 高速钢桶缝焊机”进行了进一步的技术改进和提高,并结合国内的实际情况增加了适合国情的自动进料装置,使之成为国内外功能最齐全的全自动钢桶缝焊机。
二、HORSE 高速钢桶缝焊机简介
制桶行业众所周知,高速钢桶缝焊机是金属桶类高速生产的重要设备,她是集卷圆、输送、焊接、焊缝修正于一机的复合型高质量高速度高自动化焊接设备,其实质是一条卷圆和焊接共体的小型自动化生产线,卷圆和焊接是主要工序,其他则是围绕这两个主要工序的附属或附加工序和工位;工作过程的程序控制大多采用可编程序控制器;焊接电源通常为工频交流和次级整流两种主要方式;各零部件运动的动力源为电源、压缩空气;主要受热零部件的冷却则是以循环水为热量载体;连同各种传感器,多种控制方式相互交错,导致在研发制造过程中不可避免地会遇到不少困难,但其高质量高生产率低材耗的突出优点也吸引了国内制桶行业众多企业的注意。当前已进入了二十一世纪,我国是钢桶大国,继续引进、吸收、消化国外先进技术,研发制造高质量的国产全自动高速钢桶缝焊机,是中国焊机制造企业不可推卸的重任,也希望制桶行业各单位继续大力支持我们,帮助我们更多地研发制造出适合国情的先进的国产全自动高速钢桶缝焊机,促使我们为把中国建成包装强国多作贡献。
1.HORSE 全自动高速钢桶缝焊机可以满足钢桶纵焊缝的焊接要求
该机集自动进料、剪板、卷筒、输送、推送、焊接、滚压焊缝、剪结舌、卸料于一体;机械、气动、冷却、润滑、工业自动化控制、变频电机控制、三相次级整流焊接电源多专业技术综合;自控部分采用高抗干扰的PLC可编程控制器和模块化电路;焊接电源采用了具有恒压/恒流功能和编程控制技术的直流焊接电源,保证工件不同区域的焊接电流和个别外界因素波动对焊接质量的影响,其运行结果表明:HORSE 高速钢桶缝焊机可以满足钢桶生产过程对钢桶纵焊缝的焊接要求。
该机额定功率为3相125kVA,380V三相输入,次级整流直流输出,比其他工频交流电源节省电能约30%,并且不会造成对电网的扰动影响和电源的不平衡影响,骏腾发高速钢桶缝焊机也可配置交流焊接电源。焊接速度可达每分钟13米,生产率为每小时500件。其焊接范围最大直径为571.5mm,长度可达到1100 mm,最大厚度为1.5mm,搭边量为2.5至4mm,不仅可以节约材料降低成本,还可满足国际市场需求。
由于HOUSE全自动高速钢桶缝焊机的卷筒与纵焊缝焊接在一台设备完成,无需对焊缝点焊定位,可同时替代剪板机、卷板机、点焊机和多台缝焊机,减少了装机容量一半以上并提高了生产效率;该机工艺参数中的焊接速度、焊接电流、电极压力等参数调节方便,搭边量稳定可靠;焊缝经过两道滚压,进一步提高了焊缝质量,而且工件表面平整美观;电极轮在不拆卸的状态下可对电极轮进行修整,减少了维护时间;控制系统采用人机界面,触摸式控制,全中文操作,直接显示故障状态,维修方便快捷;剪结舌机构可剪除在焊接过程中产生的两个突出状钢结舌,无须再进行人工打磨去除。
2.HORSE 全自动高速钢桶缝焊机的外形
HORSE 全自动高速钢桶缝焊机的外形从平面布置图上看,主要分为两大单元:自动进料单元和主机单元,自动进料单元呈侧“七”字型,主机单元为“一”字型排列,由于工序排列的缘故,主机的造型与国内外各种高速钢桶缝焊机的造型大致相同。

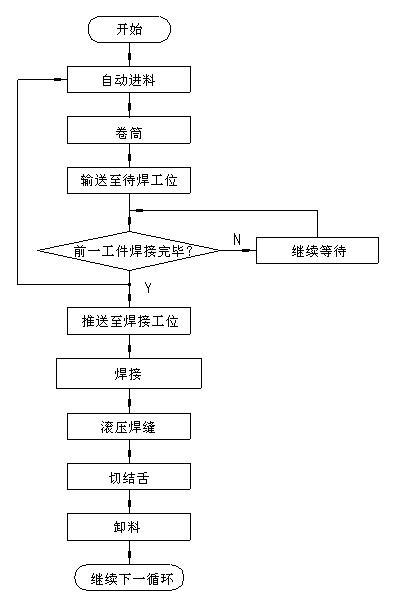

3. HORSE 全自动高速钢桶缝焊机的工艺流程(请参见图1)
4.HORSE全自动高速钢桶缝焊机的操作系统
设备操作系统分为三大操作方式:自动循环操作;步进操作;分段操作。
三、HORSE全自动高速钢桶缝焊机的特点
1.结合国内实际,吸收先进技术
HORSE高速钢桶缝焊机吸收了国外先进钢桶缝焊机的主要特点,结合本土化设计制造,受力构件充分考虑了国产材料的特点,也考虑了国产钢桶薄板的特性,主要配件由国外进口、台湾产品、国内产品三部分有机组合,因而适应国内钢桶制造企业使用的各种钢桶用薄板,可
以协助钢桶制造企业进一步提高产品质量而又降低生产成本。
2.自动化程度高、生产率高、连续性强
由于HORSE全自动高速钢桶缝焊机是一台自动化的高速缝焊设备,自动化程度较高,一名操作者也可以完成对整台设备的操作和监控,每小时最高可焊接500件工件,已经可以满足国内钢桶制造企业的需求。
3.焊接范围较宽
随着市场经济的不断发展,国内钢桶制造企业多采用了灵活的经营方式,一台缝焊机往往要焊接多种规格的钢桶,甚至一天可能更换几种规格,HORSE全自动高速钢桶缝焊机增大了焊接钢桶纵焊缝的可调整性能和快速变换性能(随机配置的3组定型轮目前只适应200L和208L的各种不同规格),但也可以将其固定,长期只焊一种。
4.操作方便
电控系统的控制采用PLC可编程序控制器和人机界面,全中文人机对话.这是中国人自己的人机友好对话界面.焊接质量稳定,电极压力、焊接电流、焊接速度等参数调节方便,搭边量稳定.
5.可靠美观
焊缝经过两道滚压,进一步提高了焊接质量、工件外形表面光滑美观。
6.工作稳定
采用HORSE型高速钢桶全自动缝焊机进行生产,由于恒流控制焊接电流,所以可以排除由于回路电阻、电网波动等对外界因素对焊接质量的影响,有较大的调节范围,焊接更稳定。
7.节约能源
焊接电源可采用三相次级整流,其无功损耗少,焊接回路的功率因数高达95%,电网负载均衡,没有交流焊接电源所造成的线电流大,网路电压波动大的影响,改善了其它设备的用电环境。焊接过程中无需考虑金属桶身对阻抗的影响造成的电流变化和磁场影响,使焊机获得更加稳定的电流、热量和磁力场。由于焊接电源直流输出,减少对电网的影响,焊接能量集中,降低了输入功率,节省了能源。
8.节约材料
HORSE全自动高速钢桶缝焊机采用了新的搭边焊接工艺,搭边只有2.5~4mm,比原来的搭边宽度降低了材料使用量,节约了成本,并减轻了后道工序的处理量。
9. 配件供应简捷、技术支持快速、售后服务及时可靠
骏腾发自动焊接装备有限公司还许诺,当设备出现较大技术问题或故障时,从接到电话始,最多24小时,派技术人员到现场协助解决问题,解决钢桶制造企业的后顾之忧。在保修期外,同样也承担设备后续的改造服务。
四、使用HORSE全自动高速钢桶缝焊机会产生的效果
当前,高速钢桶缝焊机已完全可以国产化生产,部分钢桶制造企业使用过程中所生产的产品已经达到进口设备所生产的产品要求,并可以逐步代替国内外各种自动和半自动钢桶缝焊机,在实际生产中取得良好 的经济和技术效益,使用HORSE全自动高速钢桶缝焊机还可以收到以下的几个效果:
- 提高焊接质量,钢桶的不合格率均由原来的4%下降到2%以下,目前正在研发解决下降到1‰以下的问题,可大大提高焊缝质量,解决焊缝渗漏问题。
- 节约能源,原来用国产焊机需FN150-5型缝焊机3台,75kVA点焊机2台。5kVA卷圆机1台,剪板机1台,总容量为605kVA。用7台设备完成的工作量仅用一台FZT-3×125型全自动高速钢桶缝焊机即可完成。
- 采用高速钢桶缝焊机可提高生产水平,减轻劳动强度。HORSE全自动高速钢桶缝焊机集自动进料、剪板、卷圆、焊接、滚压焊缝、剪结舌、卸料一机完成,缩短了生产节拍,自动化程度高,减轻了劳动强度,减少了操作人员。
五、骏腾发自动钢桶缝焊机在2008年的改进
2008年,骏腾发自动钢桶缝焊机在以下8个方面作了进一步的改善和提高:
- 重新设计了焊接电源和焊接控制系统,使之焊接更稳定,操作及调整方便。
- 修改设计全自动钢桶缝焊机的自动进料机构,解决自动进料还不能完全适应我国全部国产钢板的问题,目前正在试制中,预计在2009年初实现。
- 加大了滚压机构的强度和刚性,为降低钢桶封盖渗漏率打下基础。
- 改善了冷却系统的易观察性。
- 进一步提高了桶身在输送过程中的稳定性。
- 提高了钢桶自动缝焊机的易维修性。
- 对正在使用的钢桶自动缝焊机(连同超出保修期的)进行了部分后续性改造。
骏腾发人本着“质量是市场、用户是上帝”的原则,决心不断研发制造更多更好更适合中国国情的自动高速钢桶缝焊机,努力赶超世界先进水平的自动高速钢桶缝焊机,更好的为国内外钢桶行业作出自己的贡献,当好钢桶企业的后勤。
