一种经济适用的铁包装箱

罗峰

（新兴重工湖北三六一一机械有限公司，襄樊441002）

摘要：为了节省木材，保护森林植被，研究了一种经济适用的铁制包装箱来代替木制包装箱。此种铁包装箱的箱盖可以揭开，正面有箱门，能从上面和正面2个方向拿取内装物。箱体坚固耐用，具有堆放码垛、四向进叉、吊具吊装和防水、防尘、防潮等功能。分析表明这种铁制包装箱设计合理，结构简单，易于加工，具有很好的使用价值，并可回收，符合环境保护要求。

关键词：铁包装箱；堆码；进铲；吊装；防尘；环保

Economical and Applicable Iron Packing Box

LUO Feng

(Xinxing Heavy Industry Hubei 3611 Mechanical Co. , Ltd. , Xiangfan 441002, China)

Abstract: An economical and applicable iron packing box is studied to instead the wooden packing box for saving wood and protect forest vegetation. With a door on its front side, the box cover can be opened, the contents can be taken from the upside and front side. It is sturdy and durable for stacking, four-direction inletting and furca-ting, spreader lifting and water proof, dust proof, moisture proof and has other functions. The analysis shows that the design of the box is reasonable, the structure is simple, it is easy to process, with a very good use val-ue, it is recyclable that meets the requirement of environmental protection.

Key words: iron packing box; stacking; shoveling; lifting; dust proof; environmental protection

军用包装箱是确保装备在贮存、运输、装卸及使用过程中保持技术性能、免受各种不良因素影响的重要屏障。长期以来，我国通用弹药、枪械、军用光学仪器及相关军用装备备件的外包装箱一直沿用木质包装为主，不但耗费了大量的木材资源，而且其综合防护能力和环境适应性均较差。铁制包装箱设计合理、结构简单、易于加工、坚固耐用、不易变形、一致性好、搬运方便、重量轻、外形美观，具有很好的使用价值。为了节省国家木材，保护森林植被，维护地球生态平衡，研究开发一种经济适用的铁制包装箱来代替以前常用的木制包装箱。

1 设计思想

军品包装最基本的作用是保护产品和便于储运，来维持产品质量的可靠性和实现产品的保障、使用。军事物流是指为满足部队平时供应和战时保障而产生的物流活动。军品包装是军事物流的基础，无论从军品包装的功能作用，还是质量、结构、材料等各方面都会对军事物流的效率产生影响，这就需要综合、全面地考虑军品包装的合理性，并结合产品的储存、运输、装卸搬运以及使用等相关因素，发挥军事物流整体效率，提高后勤保障效能。现代高技术战争是战术范围内的战略行为，由大集团、大纵深转力，变过去的散件堆放、单件请领方式为携行、伴随方式，以解决器材快速保障和短战期、高消耗问题；变过去散件简易包装运输方式为集成包装携行方式，以解决部队快速供需转换问题。为了提高后勤装备携行器材平战时的快速反应能力和保障能力，满足部队后勤装备保障的实际需求，设计思想是采用优质金属材料制造，采用翻转开合锁止机构，方便货物存取和保管，强度高、坚固耐用、承载能力大、外形美观；表面油漆涂覆或静电喷塑处理，抗氧化，无须维护，使用寿命长；表面经过环保处理，卫生免疫、周转、存放和回收均不污染环境；配合叉车、升降机、吊车等设备可进行高效作业；制造成本与木质包装箱相当。

2 结构特点

铁包装箱的结构分为箱体和箱盖两部分，见图1。箱盖可以通过装在两边的提手被揭开抬走，方便从箱体上面直接取物。箱体正面有对开式箱门，打开后可从箱体的正面取物。箱门和箱体立柱采用不锈钢合页铰接，保证开关灵活。箱门外有不锈钢插销和挂锁，平常用插销关箱门，长途运输时可以用挂锁锁箱门。箱体和箱盖的四角钻有相应的小孔，装箱交验后可以用细不锈钢丝穿过小孔将箱体和箱盖进行铅封。

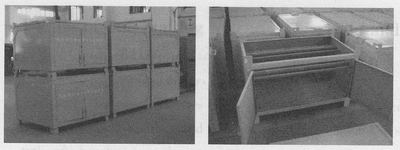

图1 铁包装箱效果图

Fig. I Effect drawing of iron packing box

箱体框架结构见图2。

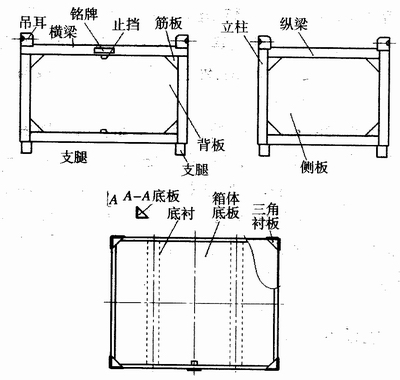

图2 铁包装箱的箱体结构

Fig. 2 Container structure of iron packing box

横梁、纵梁及立柱材料选用国标5#角钢，通过电焊焊成一体。在各连接处加焊角铁、筋板增强结构强度。吊耳采用6mm冷轧板先钻直径为60mm圆孔，再钣金成直角制成，吊耳要保证吊装时链条钩能有效抓取包装箱。在横梁中间焊有止挡，作用是当锁闭箱门时，对箱门进行限位。支腿采用6mm冷轧板钣金成直角制成，焊接后保证箱底离地间距为100mm，方便叉车进行4个方向的进叉装卸作业。箱体侧板、背板及底板材料选用2mm厚度冷轧板或波纹板。为了加强底板承重能力，在箱底框架上加焊两块150mm宽、5mm厚的冷轧板作为底衬，底衬两端和箱底横梁进行四边对焊，提高结构强度。

箱盖结构见图3。横梁、纵梁材料选用国标5#角钢，通过电焊焊成一体。在四角处用等离子切割机切出豁口，焊上三角筋板，合箱时保证箱盖重量通过四角处的三角筋板均匀压在箱体上。

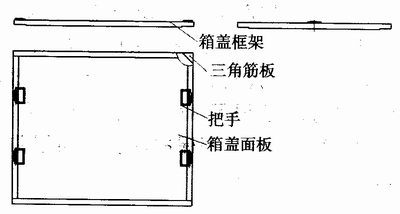

图3 铁包装箱的箱盖结构

Fig. 3 Cover structure of iron packing box

铁包装箱进行堆放码垛时，包装箱总重量由4个箱体支腿(12)分担。箱体支腿(12)通过支腿底板(8)压在箱盖四角处，重量又通过箱盖四角处的三角筋板(16)压在箱体框架上。这样层层转压，保证包装箱码垛安全可靠，堆放整齐划一，而且占用厂房面积少，便于管理。

铁包装箱内装物较多时，可分为上下两层固定，中间用钢板分隔。钢板下有支撑筋和骨架，刚度较高，不会变形。

3 外观标识

包装箱正面用油漆喷有设备名称，并铆有铭牌。铭牌内容为装备名称、装备编号、包装箱外形尺寸、重量、出厂日期、出厂编号等。铁包装箱内部喷灰色防锈漆，外部先喷防锈底漆，然后喷海灰色面漆，具有防潮、防锈、防尘的作用。

包装箱的箱门内侧贴有装箱清单。每个包装箱均有一个塑料文件袋，内装有产品使用说明书、合格证、常备附件等资料。产品使用说明书标有安装示意图、日常维护保养注意事项等。包装箱箱门配有挂锁。钥匙配有钥匙铭牌，铭牌上注明设备名称、箱子编号。

4 包装绿色化

包装绿色化即在包装实施过程中采用能循环利用、再生利用或降解腐化的材料、技术和方法，且在整个生命周期中对环境、人体和生物不造成公害。绿色包装是确保军事物流经济性和环保性的有效途径，是绿色物流的真正体现。铁包装箱可回收，各构件分别用角钢和冷轧、热轧板制做，内部装备的固定全采用螺栓、螺母，完全没用木材，节省了国家的木材，保护了森林植被，符合环境保护要求，实现了包装绿色化的要求。

5 铁包装箱的优点

这种铁包装箱的箱盖可以揭开，正面有箱门，能从上面和正面两个方向拿取内装物真箱体坚固耐用，具有堆放码垛、四向进叉、吊具吊装和防水、防尘、防潮等功能，使用结果表明这种铁制包装箱设计合理，结构简单，易于加工，具有很好的使用价值，并可回收，符合包装绿色化要求。

6 结语

从2002年开始，采用这种铁包装箱作为专用军品装备包装箱后，在物资装箱、仓库储存、运输、装卸搬运、分发等环节，都受到部队好评。铁制包装箱材质采用冷、热轧铁板，在我国属于长线产品，原材料供应不成问题。生产工艺简单，生产设备要求不高，一般的机械厂均可生产。使用铁制包装箱符合我国及国际的环保方向，铁箱逐步代替木箱是大势所趋。
