上海拓闽高压无气喷涂设备系统

上海拓闽工贸有限公司 伍如俊

3.1 设备系统

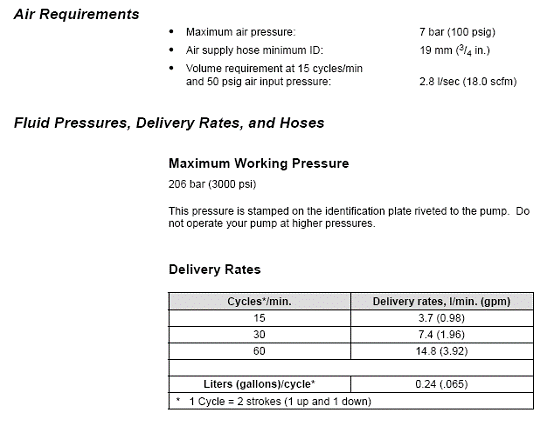

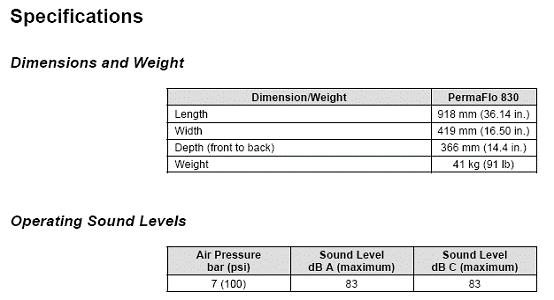

PermaFlo_ 830 Pump 是一种高性能喷漆泵, 它的液体输送量大并能使较浓厚产品雾化. 可提供高达每分钟14立升的液体输送量, 能同时满足几支工作喷枪所需的涂料. 泵的部件用很坚固耐用的材料和非常精确的技术设计制造, 能保证高质量标准和较长的工作寿命.

3.2 高压过滤器

提供的精密过滤器，安装在喷涂系统的压力管路上，用以滤除液体涂料中混入的杂质和液体本身化学变化所产生的胶质等，除去液体/涂料杂质，使喷出的涂料/油漆等液体介质符合使用要求，从而防止阀芯卡死、节流小孔缝隙和阻尼孔的堵塞以及系统元件过快磨损等故障的发生。对系统设备提供优质的保障。以保证系统的设备正常运行。该过滤器过滤效果好，精度高。

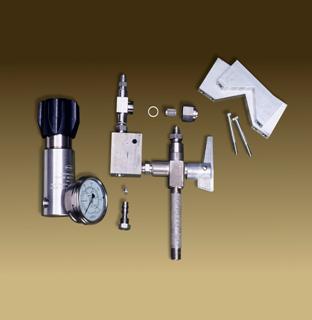

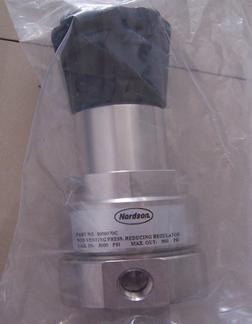

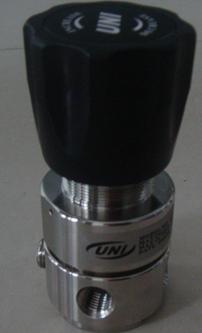

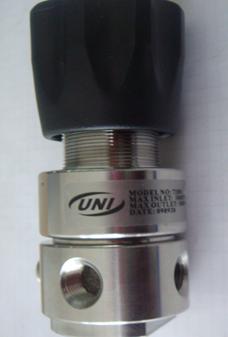

3.3 高压液流调节器:

调压阀的作用是根据进液管内的压力变化，给于喷枪嘴适当的调减压力，达到满足喷枪压力的使用，有效的保护喷枪，并使喷出的液体/涂料介质更符合使用效果。

• 高压涂料加热器:

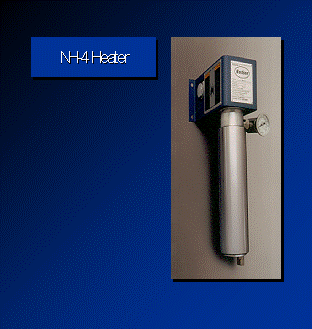

NH-4 加热器
－－简单设计 控制温度方便
－－均衡有效的加热
－－操作安全
－－简易现场维修
－－增加容量
－－减少压力损耗
－－防侵蚀能力
－－安全标准认可

LARIUS 预加热器是一个具有电子功能的防爆耐火设备,装在无气和空气喷涂系统中使用,他自身结构按照防爆产品的安全标准,经过CESI验证(核准等级 EEX “D” IICT4),加热器中涂料经过的通路为不锈钢材料,使用任何类型的涂料不会生锈.加热器械上部位为电子控制装置,可根据需要方便快捷设定工作参数.(诺信NORDSON公司的涂料加热器没有快捷设定功能)

加热技术参数:

加热循环无气喷涂系统的特点

• 一次成膜厚度增加

通过加热“稀释”油漆，可有效降低油漆粘度，因而可以喷涂固
分含量的油漆，有效提高一次成膜厚度(见图4)，并 达到更高的上漆率而不产生流挂。

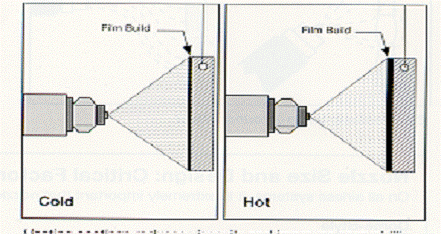

图4 传统无气喷涂与加热循环喷涂的膜厚

2) 干燥流平时间缩短

油漆温度升高，可加速溶剂的挥发，从而缩短干燥流平时间。

(注：加热的油漆是不回到油漆桶中的，从而可避免因加热而造成的溶剂挥发)。

• 涂层质量稳定,不受四季和昼夜温度变化的影响

循环的枪和阀保证油漆在系统内恒定的循环，因而可一直保证合适的油漆温度和粘度，油漆的雾化效果不变，涂层质量也就稳定不变。

• 减少油漆过喷，避免油漆反弹造成的串色(准确切边)，同时提高上漆率，节约油漆

漆的加热，降低了油漆粘度，所需的雾化压力就可降低，从而产生“更柔和”、更易于控制的喷涂，有效减少油漆过喷和反弹“漆雾“(见图5)，因此提高上漆率(增加25％至50％)

图5a 传统无气喷涂

图5b 加热无气喷涂

传统空气喷涂产生过喷无气喷涂系统采用高压雾化油漆。空气压力将涂料粒子以高速喷向工件，而实质上只有小部分留在工件表面，其余大部分都浪费了。除了过喷，混合了涂料粒子的高速气流反弹产生了“漆雾”，形成了空气垫，使涂料粒子无法喷到凹角和深腔。涂料的粘度越大，则需要的雾化空气压力就越大。然而，雾化空气压力越大，过喷和反弹就越大，喷涂效率就越低。

传统空气喷涂的局限性

• 过多的过喷和反弹，上漆率极低
• 需要在涂料中加入高质量的溶剂以将涂料粘度降低到可喷涂的水平
• 生产效率低下，因为在许多情况下，空气喷涂需要二层以上的涂层才能达到设定的膜厚
• 空气喷枪的出漆量小，生产速度低
• 由于过喷油漆多，喷漆房的维护保养费用高

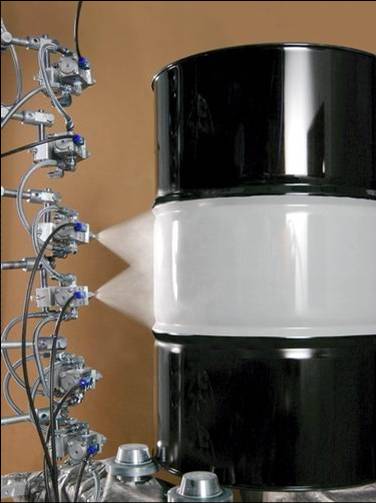

3．5 自动喷枪和喷嘴：

结构紧凑，喷涂流量大，气控开关的A7A喷枪间隔开枪反应等待时间短，无吐漆现象，可节约涂料成本。经生产实践证明，该喷枪雾化效果好，喷幅柔和，易控制，过喷量少，涂层品质高，可满足各种喷涂的需求。

可两种涂料切换喷涂的A7A喷枪具有双枪体，换色快速无污染，两种不同颜色的涂料可同时分别在两个枪中各自循环，或则，一个枪体正用于涂料喷涂，而另一个枪体正用溶剂或水清洗。

A7A自动无气喷枪在大规模生产中具有最高的可靠性，可喷涂油漆、密封剂和粘结剂。可产生细腻的雾化以及柔和可控的图形，获得优异的涂装质量，并且反弹最少。
空气激发的A7A喷枪触发动作快速（30至40秒），触发频率高（可达每分钟2500触发周期），是精密喷涂领域的理想产品。

1. 快速触发及有效截止涂料提供精密喷涂，涂料滴漏最少
2. 坚固的构造最大限度降低停机时间和维护成本
3. 有单室和双室两种形式，双室有角度取向，可用于非循环和循环加热无气喷涂
4. 铝合金，钢材和不修钢材质
5. 采用十字和锥形喷嘴，对难雾化涂料也能进行有效雾化，涂料浪费最少

喷嘴 Drum Head 的喷嘴可在喷嘴端部产生均匀平整的喷幅，而在喷嘴的锥面和触角凹槽处则进一步雾化喷幅，以便在较低压力下，获得优良的雾化效果，使喷幅变得更柔和，减少涂料的反弹和浪费。

3．6 高压管路：

美国SYNFLEX管子是世界上第一大流体管。像Eaton/伊顿，GRACO/固瑞克，NORDSON/诺信等公司都是其客户，现在被Eaton/伊顿公司收购。为了提高竞争力，我们现在也采用SYNFLEX高压金属管子，但是整卷进来，根据客户需求/长度，自己扣压接头。

需要更多支持，请联系：021-6676 3512, 6676 3513
