冲压模具闭合高度的设定

文/贾苛珍

在下降滑块时，应确保冲床的闭合高度大于模具的闭合高度，应该避免直接设置冲床的闭合高度为模具的闭合高度。很多自动化的冲床具有自动确定模具闭合高度的功能，但是应该牢记模具的闭合高度是当模具内有材料时经测量得到的模具高度。

在冲压生产中，剪切和成形工艺需要非常大的压力。过大的压力会导致冲床性能降低或闭合的机身张开。特别是老、旧的冲床，当你直接设置冲床的闭合高度等于模具的闭合高度，有时会发生模具还没有闭合就发生设备卡死的情况。过大的闭合力会通过模具的限位柱在模座上形成压痕，模具的表面有微小的痕迹。

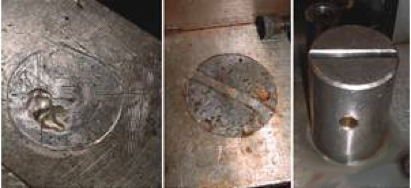

上图就是模具的限位柱在模座上形成压痕，你一定不会继续使用它们来校对模高了。

限位柱是精密研磨的零件，是用来校对模具闭合高度的常用技术途径之一，也可用于调节模具的闭合高度，有时也可以测量滑块的平行度。

简单的方法就是在刚开始架模的时候，让限位柱之间有大约0.5mm的间隙，架模后再调节模具的闭合高度到实际需要的高度。

模高的校正

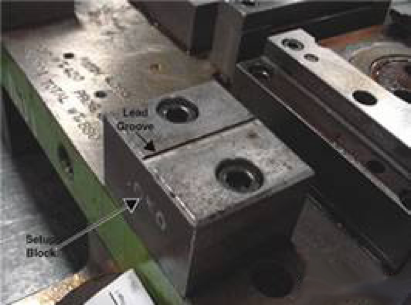

大部分模具有2至4个限位柱，一般在这些精密的限位柱正面磨大约0.7-1.0mm深的凹槽，凹槽的深度应该全部一样深。

使用一段焊接的材料或铅条，放置在凹槽内，运转冲床，如果你的限位柱没有压坏，就可以容易的测量铅线的厚度。

大部分模具的限位柱在冲床闭合后的间隙一般为0.02mm-0.05mm.如果铅丝的压扁后的厚度为1.7mm，凹槽的深度为1.3mm,你可以再继续降低0.38mm以保持限位柱之间0.02mm间隙。
