开口钢桶桶顶盖成型工艺改进
韩国仁成产业株式会社 金洪斗
译/辛巧娟
韩国仁成产业株式会社的金洪斗先生
一、名词解释

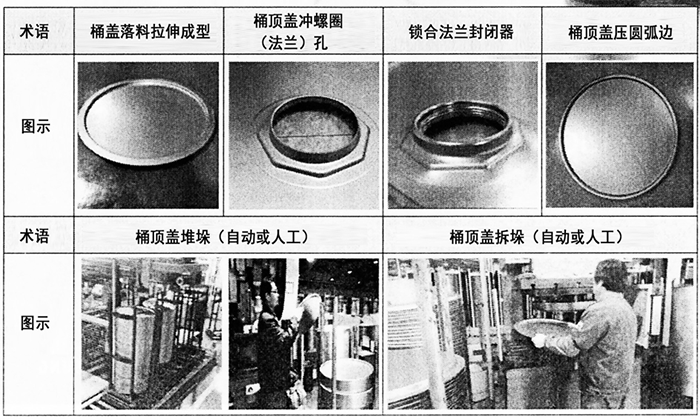

1、从工艺过程方面

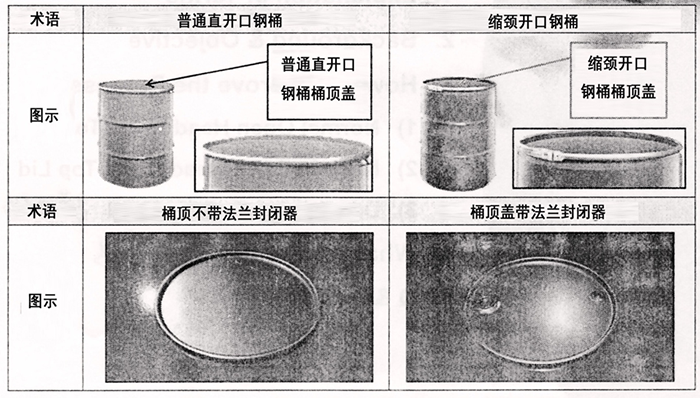

2、从结构方面
二、背景及目标
1、背景
♦ 开口钢桶的需求量增加
♦ 健康和安全问题需要——避免手工操作
2、目的
♦ 实现开口钢桶桶顶盖自动成型工艺
♦ 普通直开口钢桶桶盖自动化
♦ 缩颈开口钢桶桶盖成型简单化
♦ 消除污染源
♦ 手工操作工艺和润滑油润滑工艺
三、我们改进的工艺过程及步骤
1、普通直开口钢桶的桶顶盖成型
| 过程步骤 |
子过程步骤 |
改进前 |
改善后 |
桶盖落料
拉伸成型 |
冲压及拉伸 |
自动 |
自动 |
堆垛 |
压圆弧
（卷边） |
拆垛 |
手工 |
自动
（连接输送带） |
压圆弧（卷边） |
堆垛 |

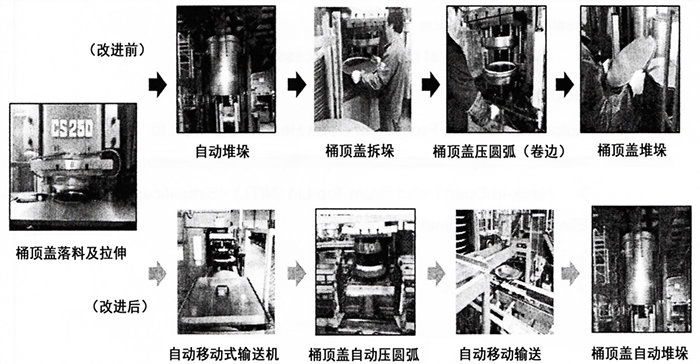

2、普通直开口钢桶桶顶盖成型工艺过程和步骤
3、缩颈开口钢桶的桶顶盖成型
| 过程步骤 |
子过程步骤 |
改进前 |
改善后 |
桶盖落料
拉伸成型 |
冲压及拉伸 |
自动 |
自动
（简化过程） |
桶顶盖堆垛 |
自动 |
压圆弧
（卷边） |
桶顶盖拆垛 |
手工 |
压圆弧（卷边） |
手工 |
堆垛 |
手工 |
桶顶盖冲螺
圈（法兰）孔 |
桶顶盖拆垛 |
手工 |
冲（法兰）孔 |
手工 |
锁合法兰
（螺圈）封闭器 |
锁合法兰封闭器 |
手工 |
自动 |
桶顶盖堆垛 |
手工 |
自动 |

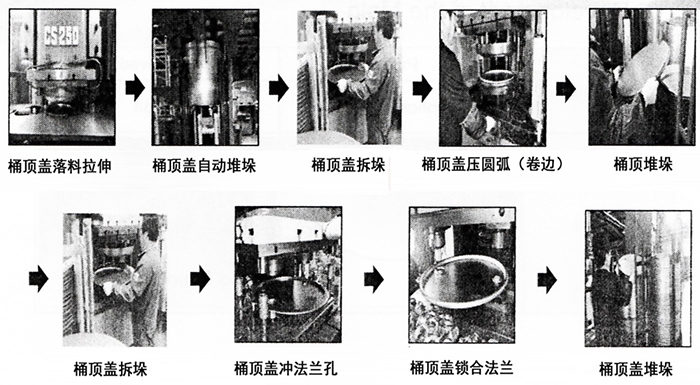

4、改进前缩颈开口钢桶桶顶盖成型工艺过程及步骤

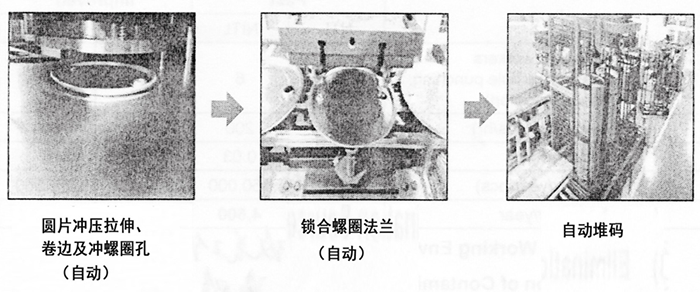

5、改进后缩颈开口钢桶桶顶盖成型工艺过程及步骤
6、模具的改进和研发
四、我们的收益
1、降低了劳动成本
| 项目 |
改进前 |
改进后 |
普通直开口桶 |
缩颈开口桶 |
普通直开口桶 |
缩颈开口桶 |
操作人数
（压圆弧、法兰冲孔、法兰锁合） |
2 |
6 |
0 |
0 |
生产效率（只/小时） |
200 |
200 |
600 |
600 |
第只的人工成本 |
0.01 |
0.03 |
0 |
0 |
数量/年（只） |
200000 |
150000 |
200000 |
150000 |
每年的人工成本 |
2000 |
4500 |
0 |
0 |
2、改善了工人的工作环境

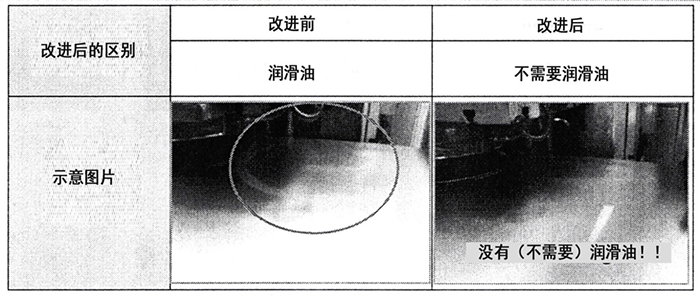

3、消除了污染源
4、避免手工操作和润滑油润滑。
|
|
