金属包装容器非破坏性的接缝质量分析新技术
【美】CMC-Kuhnke Inc
译/杨文亮
现在，美国CMC Kunnk的无损双缝（卷边和焊缝）检测系统的技术有了进一步发展。
它的ScSnSCAN XTSII检测系统，通过X射线对金属容器进行截面测量和36度密封扫描，消除了以前耗时耗力的工作，如清空、冲洗、干燥、切割接缝和撕裂焊缝以进行密封性检查。
在45秒内，系统将扫描结果转换成虚拟接缝（卷边或焊缝）图像，并从测量结果识别出潜在的紧密度等质量问题。
系统提供了一个全自动版本，称为AutoXTS，它提供了更高的测试频率。

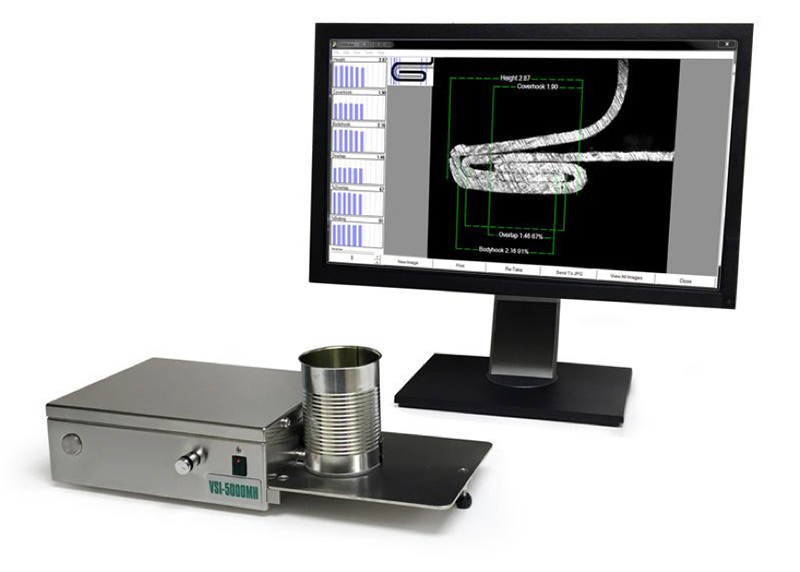

增强SEAM数据的呈现是通过最新的桌面VSI-9000视频焊缝成像仪（如图）实现的，它用高分辨率USB摄像头和精密光学器件捕捉接缝图像。
在进行直观的分析，可采用虚似接缝锯对接缝进行精确切割，通过将容器放置在正确尺寸的适配器中进行，并且仅在安全开关被按下并且检测到金属时才进行切割。精确的虚拟切割可以在不到一秒的时间内完成，并且进行精确的数字检测分析。
埋头深度和焊缝厚度测量可以通过使用键盘或脚踏板来保存，这样手就可以自由地进行操纵和检查容器。超出质量规范的测量结果会用红色突出显示，因此可以立即注意到错误。这套系统包括一个集成的多路复用器，用于连接多达六个附加的仪表，并且通过USB 3.0进行连接，它具有更好的可靠性和与现代硬件的兼容性。
|
