【专利】防伪型塑料拉盖
文/国家知识产权局
申请号 |
|
CN00218034.0 |
申请日 |
|
2000.06.15 |
公开(公告)号 |
|
CN2424120Y |
公开(公告)日 |
|
2001.03.21 |
IPC分类号 |
|
B65D1/20; B65D17/34; B65D49/12 |
申请(专利权)人 |
|
上海青浦华新金属包装容器厂; |
发明人 |
|
徐红泉;袁晓初; |
优先权号 |
|
|
一、摘要:
一种防伪型塑料拉盖,它包含设置在钢桶封口端面开口处的盖座和与盖座相匹配的盖子,其特征在于:所述的盖座系由塑料制造,其外缘设置由保险铁圈夹持固定在钢桶封口端面开口处的固定裙边,中间设置一圈凸起的井口;该井口内设置可拉断除去的封口;所述的盖子盖于上述的井口上。
二、权利要求书:
1、一种防伪型塑料拉盖,它包含设置在钢桶封口端面开口处的盖座和与盖座相匹配的盖子,其特征在于:所述的盖座系由塑料制造,其外缘设置由保险铁圈夹持固定在钢桶封口端面开口处的固定裙边,中间设置一圈凸起的井口;该井口内设置可拉断除去的封口;所述的 盖子盖于上述的井口上。
2、根据权利要求1所述的防伪型塑料拉盖,其特征在于:上述的盖座于固定裙边和井口之间设置可弯曲折叠的筒壁。
3、根据权利要求1所述的防伪型塑料拉盖,其特征在于:上述的盖座的井口外壁与所述的盖子内壁分别设置有相匹配的连接螺纹 或槽榫;上述的盖子外部可设置有拉手。
4、根据权利要求1所述的防伪型塑料拉盖,其特征在于:设置 具有与上述的保险铁圈内圈下缘相嵌接的外盖。
5、根据权利要求1所述的防伪型塑料拉盖,其特征在于:上述 的盖座内部设置一圈起缓冲液流作用的屏障片。
三、说明书:
防伪型塑料拉盖
本实用新型是关于包装容器,特别是关于容器的盖子。
液体化工产品(如油漆、溶剂、涂料等)的包装容器既要防止在运输和存放过程中泄漏,又要能易于开启,便于客户使用。但在如今,市 场经济的法规尚不健全、执法部门因各种主客观原因而执法不严,致使各种假冒产品充斥市场,给被冒产品造成巨大损失,更有甚者真“李逵” 被假“李鬼”打倒,产品滞销、工厂濒临倒闭。化工产品也存在这种困扰。而造假者的一大手法是利用名牌产品的原有包装容器。可惜的是,目前盛装上述化工产品的钢桶的盖,如螺口盖、弹性指压盖或敲盖,均 不能防止造假者的行为。因此,如何使购买者轻易地识别包装容器是否被造假者做过手脚,从而杜绝假货泛滥,仍是包装容器的一大研究课题。
本实用新型的目的是在于提供一种防伪型塑料拉盖,它具有一般容 器盖子防止泄漏,又易于开启,反复使用的功能,但又能使人清楚地明 了该容器尚未开启过,或者是已经开启过。
本实用新型的目的是这样实现的:一种防伪型塑料拉盖,它包含设置在钢桶封口端面开口处的盖座和与盖座相匹配的盖子,其特征在于所 述的盖座系由塑料制造,其外缘设置由保险铁圈夹持固定在钢桶封口端面开口处的固定裙边,中间设置一圈凸起的井口;该井口内设置可拉断 除去的封口;所述的盖子盖于上述的井口上。
上述的防伪型塑料拉盖,其特征在于:上述的盖座于固定裙边和井 口之间设置可弯曲折叠的筒壁。
上述的防伪型塑料拉盖,其特征在于:上述的盖座的井口外壁与所 述的盖子内壁分别设置有相匹配的连接螺纹或槽榫;上述的盖子外部可 设置有拉手。
上述的防伪型塑料拉盖,其特征在于:设置具有与上述的保险铁圈 内圈下缘相嵌接的外盖。
上述的防伪型塑料拉盖,其特征在于:上述的盖座内部设置一圈起 缓冲液流作用的屏障片。
本实用新型具有下列优点:
1、能有效地防止假冒。
2、设置外凸的井口,特别是配合可将井口向外延伸的筒壁,既便于桶内液体向外倾倒,又不会污染与盖子相配合的面,利于盖盖。不用时, 井口又可缩回桶内,不会形成任何障碍。
3、设置障碍片后,可在倒料时,有效地防止桶内过度真空而造成的 冲料振荡和四外喷溅。
以下结合附图对本实用新型作进一步描述。

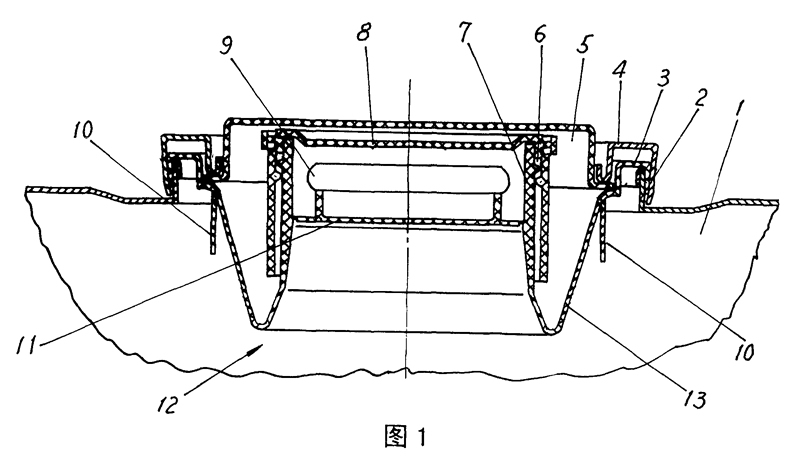

图1是本实用新型的一种结构示意图。

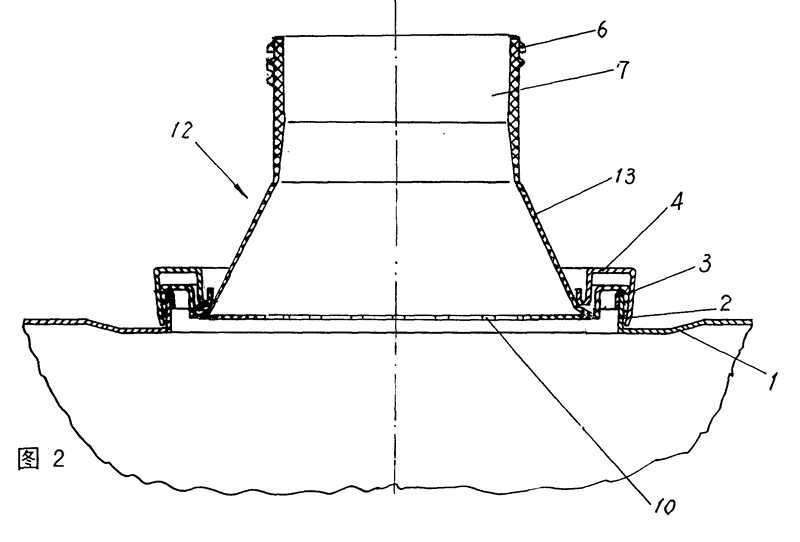

图2是本实用新型使用时井口部分外伸的示意图。

参见图1,本实用新型包含设置在钢桶封口端面1开口处2的盖座12 和盖子8。盖座12系由塑料制造,它包含固定裙边3和井口7。固定裙边 3位于盖座12的外缘,它被保险铁圈4紧紧地夹持在开口处2的凸缘上, 形成不可拆卸的固定连接。只有破坏这种不可拆卸的固定连接才可将它们 分离。如果造假者先破坏该不可拆卸的固定连接,然后再设法恢复之,则 必然留下明显的痕迹,购买者一眼就可看出。在上述的井口7内设置有封 口11,该封口11与井口7的内壁相连接处的材料厚度较其它部分薄;或 者在该处设置一圈凹槽以减薄该处的厚度。这样封口11在购买后使用时 可轻易地拉断除去,若购买时发现没有封口11则该桶物料已非原装,能 使顾客极易辨别真伪。为便于拉除封口11,可在该封口11上设置拉环9。 盖子8系盖于上述井口7上,盖子8的内径与井口7的外径相互匹配。通 常盖子8与井口7上分别设置相互匹配的连接螺纹或槽榫6。盖座12还可 设置位于固定裙边3和井口7之间的筒壁13。该筒壁13的厚度较井口7 为薄,因此它可弯曲折叠,井口7沉入开口处2,在运输和储存过程中不 造成任何障碍;而在使用中倾倒物料时,可将井口7向外拔出(如图2所 示)。这种具有引导作用的井口7,能顺利地倾倒液体物料,可避免一般使 用者在刚倾倒时液料满地乱洒的狼狈境界。盖座12内还可设置一圈屏障 片10,该屏障片10一般设置在筒壁13近固定裙边3处,当弯曲折叠的筒 壁13向外舒展伸直时,屏障片10也随之运动,彼此向中心靠拢,对流向 井口7的液流起适当阻尼的缓流作用,特别是能有效地防止桶内过度真空 时向外液流和向内气流的撞击所引发的冲料、振荡和四外喷洒现象。屏障 片10也可直接设置在井口7位于封口11下部的内壁底部。本实用新型还 可以设置外盖5。该外盖5藉其外缘紧固地嵌接于保险铁圈4的内圈处。 此外,为方便将井口7的拔出,可在盖8上设置拉环,使用时将盖8扣紧 在井口7上,用力将拉环向外拉,即可将井口7拔出。
|
