【专利】特种物料大口钢桶

文/国家知识产权局

一、摘要:

本实用新型提供了一种用于盛装液状、粉状及固体状特种物料的大口钢桶,包括桶体及桶盖,桶体由桶壁和桶底组成,桶盖内有密封圈,桶盖外有锁紧盖箍,桶壁为整体锥形扩张结构,自上而下呈倒锥形,桶壁直径大于桶底直径。桶盖上的盖箍把手不向桶盖外凸出,与盖箍保持同一圆弧线上,桶体及桶盖的内表面涂有耐油、防腐、防锈、防潮、防酸碱的涂料层。适用于盛装油墨、油漆、浆料、染料、农药、化学药品浆料、染料、粉料、农药、化学药品等特种物料。

二、权利要求书：

1.一种用于盛装液状、粉状及固体状特种物料的特种物料大口钢 桶，包括桶体[5]及桶盖[2]，桶体[5]由桶壁[6]和桶底[8]组成，桶盖[2] 内表面边缘凹槽内有密封圈，桶盖[2]外有锁紧盖箍[3]，其特征在于： 桶壁[6]为整体锥形扩张结构，桶壁[6]自上而下呈倒锥形，桶壁[6]的 上部直径大于桶底[8]的直径，桶盖[2]上的盖箍把手[1]不向桶盖[2]外 凸出，把手[1]与盖箍[3]保持在同一圆弧线上，桶体[5]及桶盖[2]的内 表面涂有涂料层[7]。

2.根据权利要求1所述的特种物料大口钢桶，其特征在于：所述的 涂料层[7]为乙烯基树脂，丙烯基树脂，聚氨酯树脂，氨基树脂，聚酯 树脂，醇酸树脂，环氧树脂或上述树脂的改性树脂构成。

3.根据权利要求1或2所述的特种物料大口钢桶，其特征在于：所 述涂料层[7]为无需烘烤的透明涂层。

4.根据权利要求1或2所述的特种物料大口钢桶，其特征在于：所 述涂料层[7]为聚氨酯树脂涂层。

5.根据权利要求1或2所述的特种物料大口钢桶，其特征在于：桶 体[5]上装有两个拎把[4]。

三、说明书

特种物料大口钢桶

本实用新型涉及一种用于盛装液状、粉状及固体状特种物料的大 口钢桶，具体地说涉及一种特种物料大口钢桶。

在现有技术中，大口钢桶一般用于盛装普通的粉状或固体物料， 就是在盛装浆状、糊状、油墨等物料时也是将其经塑料袋包装后再放 入大口钢桶，所以对钢桶的内壁没有耐油、防腐、防锈、防潮、防酸 碱等要求。换句话说，对钢桶内壁有特殊要求或有腐蚀性的物料特别 是非粉状或非固体类物料不能盛装在一般的大口钢桶内。而且，一般 的普通大口钢桶其形状为圆柱形，不利于钢桶的竖直叠起堆放，叠起 后，因桶盖与桶底直径相同，容易滑动跌落；普通大口钢桶盖箍的把 手是突出的，不利于钢桶的竖直单层或多层存放，浪费了储存空间。

本实用新型的目的是提供一种用于盛装液状、粉状及固体状特种 物料的对内壁有耐油、防腐、防锈、防潮、防酸碱要求的特种物料大 口钢桶，它具有易于叠起堆放和不浪费放空间的特点。

本实用新型是这样实现的，这种用于盛装液状、粉状及固体状特 种物料的特种物料大口钢桶，包括桶体及桶盖，桶体由桶壁和桶底组 成，桶盖内表面边缘凹槽内有密封圈，桶盖外有锁紧盖箍，其特点 是：桶壁为整体锥形扩张结构，桶壁自上而下呈倒锥形，桶壁的上部 直径大于桶底的直径，桶盖上的盖箍把手不向桶盖外凸出，把手与盖 箍保持在同一圆弧线上，桶体及桶盖的内表面涂有涂料层。

本实用新型中所述的涂料层为乙烯基树脂，丙烯基树脂，聚氨酯 树脂，氨基树脂，聚酯树脂，醇酸树脂，环氧树脂或上述树脂的改性 树脂构成。

本实用新型中所述的涂料层为无需烘烤的透明涂层。

本实用新型中所述的涂料层的一个具体例子是聚氨酯树脂涂层。

本实用新型的桶体上装行两个拎把。

本实用新型的原理是：钢桶内壁涂有耐油、防腐、防锈、防潮、 防酸碱性能的涂料层，该涂料层与钢桶内物料不会产生反应并将内装 物料和钢桶内壁实现了隔离，使内装物料不能对钢桶产生侵蚀，同时 也保证了内装物料不受钢桶材料的污染。同时由于钢桶的盖箍把手与 整个箍圈保持在一个圆弧线上，平面放置时就不会由于普通钢桶的盖 箍把手的向外凸出而浪费仓储面积；而叠起堆放时由于底部直径比桶 身直径小，所以堆起来时上面钢桶的底部就能套进下面钢桶桶盖凸缘 的凹部，这样不但使钢桶的堆放更加安全稳固，而且节约了钢桶堆放 的高度。

本实用新型的内壁涂料层可根据需要选择不同树脂的涂层。

本实用新型涂料层是无需烘烤的透明涂层，节约了能源，简化了 生产工艺，该透明涂层与钢桶内壁的附着力较强，柔韧性也较好，便 于钢桶制作过程的卷曲，该涂料具有耐油、防腐、防锈、防潮、防酸 碱性能，以适应盛装各种不同物料。

本实用新型的盖箍把手不向外凸出而与整个箍圈保持在一个圆弧 线上，既节约了钢桶的平面放置面积，又使得钢桶整体更加美观。

本实用新型的桶体上装有两个拎把，便于搬运和吊装。

本实用新型的桶身材料在裁剪时，其矩形材料的长所围成的桶身 直径要小于成品钢桶的直径，在钢桶的制作过程中采用了除底部外的 整体锥形扩张工艺，使得钢桶成品的直径达到规定的标准，而桶底直 径却比桶身要小。经过整体扩张工艺处理的钢桶由于其材料经过了冷 拔过程，所以强度得到了提升。

本实用新型完全符合《国际海运危险货物规则》II类包装标准。

本实用新型适用于直接盛装液状、粉状及固体状特种物料如特种 油墨、油漆、油料、浆料、染料、粉料、农药、化学药品。并通过了 上海出入境商品检验检疫局海运出口危险货物包装容器性能的检验。

与现有技术相比，本实用新型具有如下优点：钢桶内壁涂有具有 耐油、防腐、防锈、防潮、防酸碱性能的不需烘烤的涂料，这种涂料 与钢桶内装物料不会产生反应并将内装物料和钢桶内壁实现了隔离， 使内装物料不能对钢桶产生侵蚀，同时也保证了内装物料不受钢桶材 料的污染，所以使得特种油墨、油漆、油料、浆料、染料、粉料、农 药、化学药品能够不经塑料袋包装而直接盛装于钢桶。同时由于钢桶 的盖箍把手与整个箍圈保持在一个圆弧线上，平面放置时就不会由于 普通钢桶的盖箍把手的向外凸出而浪费仓储面积；而叠起堆放时由于 底部直径比桶身直径小，所以堆起来时上面钢桶的底部就能套进下面 钢桶桶盖凸缘的凹部，这样不但使钢桶的堆放更加安全稳固，而且节 约了钢桶堆放的高度。

现结合附图对本实用新型的一个实施例作具体说明。

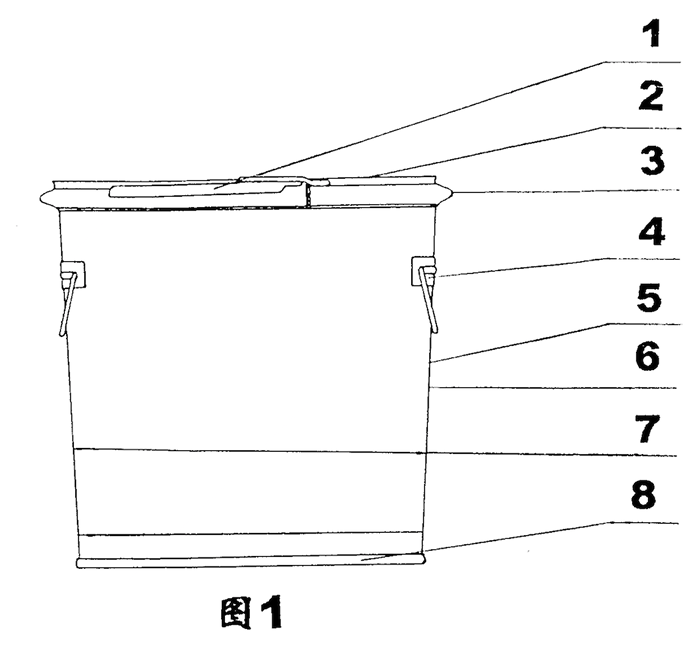

图1是本实用新型的结构示意图。

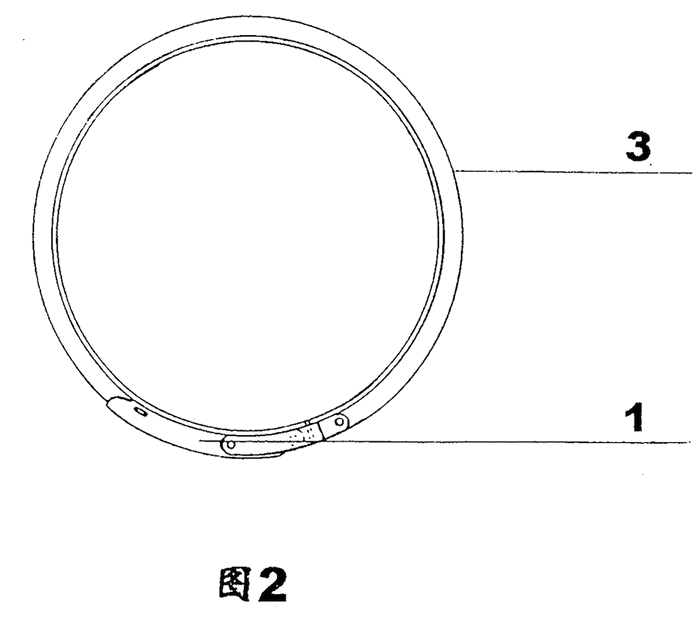

图2是本实用新型的盖箍及其把手的结构示意图。

图中的标号表示：1-盖箍把手，2-桶盖，3-盖箍，4-拎把， 5-桶体，6-桶壁，7-涂料层，8-桶底。

本实施例是：参见图1、图2，本特种物料大口钢桶包括桶体[5]及 桶盖[2]，桶体[5]由桶壁[6]和桶底[8]组成，桶盖[2]内表面边缘凹槽内 有密封圈，桶盖[2]外有锁紧盖箍[3]，桶壁[6]为整体锥形扩张结构， 桶壁[6]自上而下呈倒锥形，桶壁[6]的上部直径大于桶底[8]的直径，桶 盖[2]上的盖箍把手[1]不向桶盖[2]外凸出，把手[1]与盖箍[3]保持在同 一圆弧线上，桶体[5]及桶盖[2]的内表面涂有涂料层[7]，涂料层[7]为 聚氨酯树脂涂层，该涂层为无需烘烤的透明涂层，桶体[5]上装有两个 拎把[4]。桶体[5]与桶盖[2]之间的密封是靠密封圈和盖箍[3]实现的， 盖箍[3]的拉紧是由盖箍上的把手[1]的关紧来实现的。
