【专利】卷边焊接钢桶

文/国家知识产权局

一、摘要:

卷边焊接钢桶,在桶身与桶底的卷边处实施整圈的焊接,它包括桶身1、桶底2和卷边3,其特征是在桶身1与桶底2卷接的卷边3上有整圈的焊接点4,且焊接位置也可以呈5、6或7,可以是单圈焊接,也可以是多圈焊接,焊接方式可以是电阻焊、气焊、激光焊的任一种方式。本实用新型通过焊接使桶身和桶底或桶盖的材料熔为了一体,这样大大增强了卷边的韧性,使得钢桶在碰撞过程中,卷边受撞变形,也不会因变形而出现渗漏,可大大提金属桶的使用寿命。

二、权利要求书

1、卷边焊接钢桶，包括桶身(1)、桶底(2)和卷边(3)，其特征是在桶身(1)与桶底(2)卷接的卷边(3)上有整圈的焊接点(4)。

2、如权利要求1所述的卷边焊接钢桶，其特征在于焊接点(4)可以是单圈焊接，也可以是多圈焊接。

3、如权利要求1所述的卷边焊接钢桶，其特征在于焊接点(4)可以是(4)、(5)、(6)或(7)的任何位置。

4、如权利要求1所述的卷边焊接钢桶，其特征在于焊接点(4)的焊接方式可以是电阻焊、气焊、激光焊的任一种方式。

三、说明书

卷边焊接钢桶

1、技术领域

本实用新型属于一种用于物体或物料贮存或运输的金属容器，特别是用于盛装液体的金属桶。

2、背景技术

现有的金属桶均为由钢板卷边联接构成，其中桶身本身有一条卷边，桶身与桶底和桶盖又各有一条卷边，为了保证卷边的密封性，卷边多为5-7层，这种卷边桶虽说刚出厂时，经过检验是不会出现渗漏现象的，但是在使用的搬运、装卸过程中，由于碰撞等原因，卷边即会产生形变，且由于桶身和桶底是分别由两块钢板卷接在一起的，并非真正一体材料，故在卷边发生形变，就易导致渗漏，因此很有必要加以改进。

3、发明内容

本实用新型是针对现有金属桶的不足，提出一种金属桶的卷边处加以整圈焊接的方式使金属桶的桶身和桶底的材料熔为一体材料。其焊接位置可以是卷边的任一位置，其焊接方式可以是电阻焊，气焊或激光焊。

本实用新型通过焊接使桶身和桶底或桶盖的材料熔为了一体，这样大大增强了卷边的韧性，使得钢桶在碰撞过程中，卷边受撞变形，也不会因变形而出现渗漏，可大大提金属桶的使用寿命。

4、附图说明

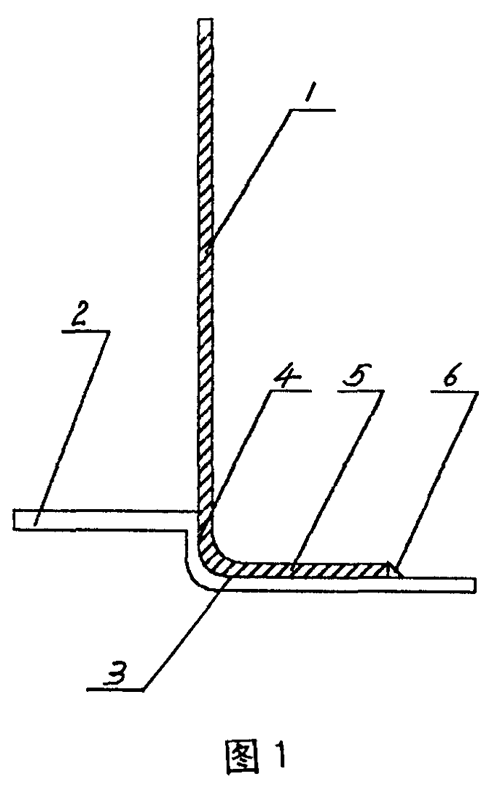

图1为本实用新型卷边展开示意图；

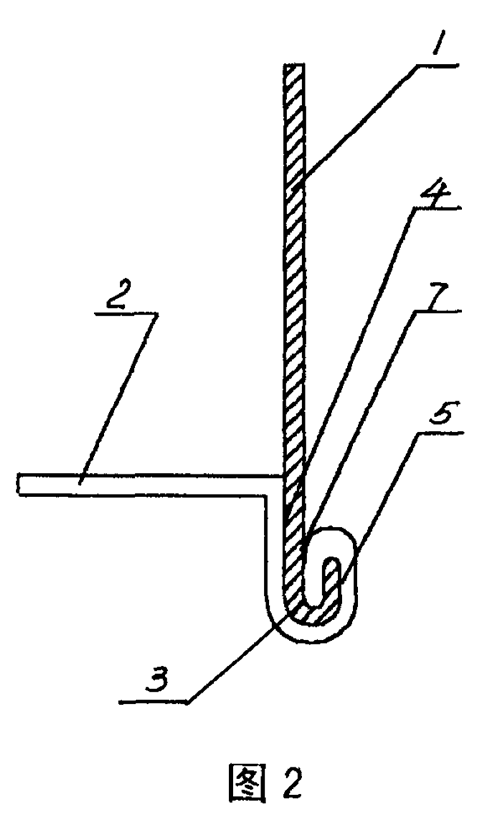

图2为本实用新型卷边成形后示意图；

图中，1.桶身；2.桶底；3.卷边；4、5、6、7.焊接点。

5、具体实施方式

从附图可以看出，本实用新型是在桶身与桶底的卷边处实施整圈的焊接，它包括桶身1、桶底2和卷边3，其特征是在桶身1与桶底2卷接的卷边3上有整圈的焊接点4，且焊接位置也可以是5、6或7，可以是单圈焊接，也可以是多圈焊接，焊接方式可以是电阻焊、气焊、激光焊的任一种方式。
