钢桶行业VOCs治理技术与实战经验分享
文/孙友龙
上海侨生机电成套设备有限公司·孙友龙
一、钢桶生产工艺流程
钢板下料→成型焊接→滚筋盖底盖→表面清洗烘干→喷漆烘干→丝网印刷→成品
二、钢桶生产中的主要有机废气源
1. 新桶生产
① 喷漆室
② 流平段
③ 烘房前段
④ 烘房后段
2. 旧桶翻新
① 桶内倒残、清洁及整形
② 喷漆室
③ 流平段
④ 烘房前段
⑤ 烘房后段
三、钢桶生产废气源VOCs特点及主要成分
| 序号 |
废气源 |
特点 |
主要成分 |
1 |
喷漆室及流平段残渣处理
（含旧桶残渣处理） |
大风量
低浓度
常温 |
·使用油漆涂料时：
苯类、酯类、醇类、酮类
喷漆室还有漆污颗粒
·使用PVF涂料时：
邻苯二甲酸二甲酯
·使用水性涂料是：
乙二醇单丁醚、异丙醇、丙醇 |
2 |
烘房前段 |
大风量
高浓度
高温 |
3 |
烘房后段 |
小风量
低浓度
较高温 |
四、 制定VOCs治理方法的必要条件
1、VOCs风量
2、VOCs浓度
3、VOCs主要成分
根据我们的经验举例：一条制桶线（速度按5~7 桶/分钟计）
外涂烘房废气风量：15000 m3/h左右
废气浓度：1000~1600 mg/m3
喷漆室废气风量：20000~30000 m3/h
五、 VOCs的治理方法
1. 理论上最有效的方法——高温氧化（焚烧）生成二氧化碳和水
特点：
·氧化温度760 ℃
·VOCs去除率≥98 %
·运行成本较高
2. 实际治理方法的选择
在实际中，考虑到具体的达标排放的标准和实际工况的复杂性，采用单一的治理方法无法满足需要，因此通常采用——VOCs综合治理方案。
六、 常用VOCs 治理方法简介
| 序号 |
常用治理方法 |
特点 |
1 |
蓄热式热力氧化（RTO） |
投资高、运行成本高、治理效率高 |
2 |
燃烧催化（CO） |
投资低、运行成本低、治理效率中等 |
3 |
活性炭吸附浓缩脱附+RTO |
与单一RTO相比，投资成本高、运行成本较低、治理效率高 |
4 |
活性炭吸附浓缩脱附+CO |
与单一CO相比，投资成本高、运行成本较低、治理效率高 |
5 |
转轮吸附浓缩脱附+RTO |
与单一RTO相比，投资成本高、运行成本较低、治理效率高 |
6 |
转轮吸附浓缩脱附+CO |
与单一CO相比，投资成本高、运行成本较高、治理效率高 |

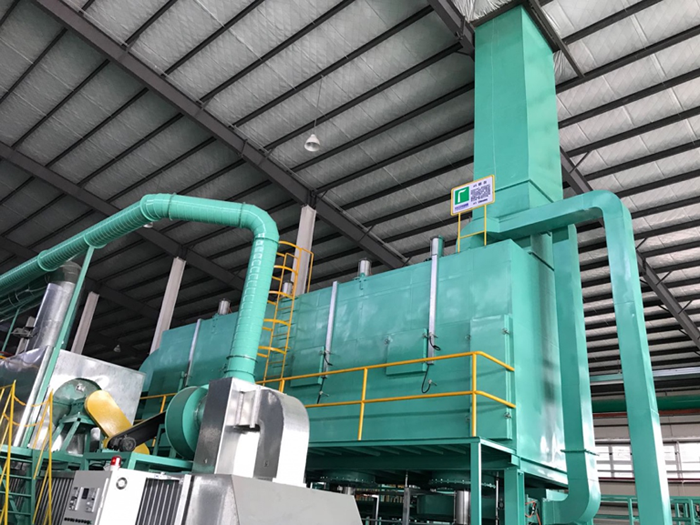

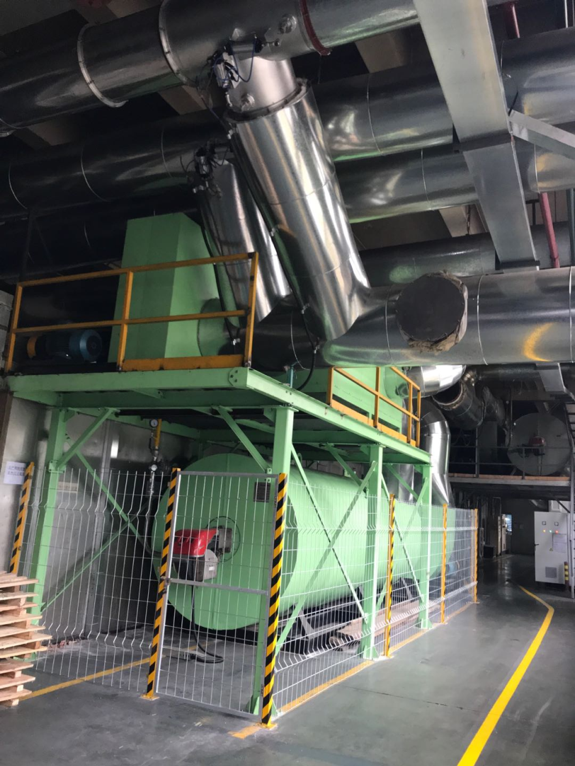

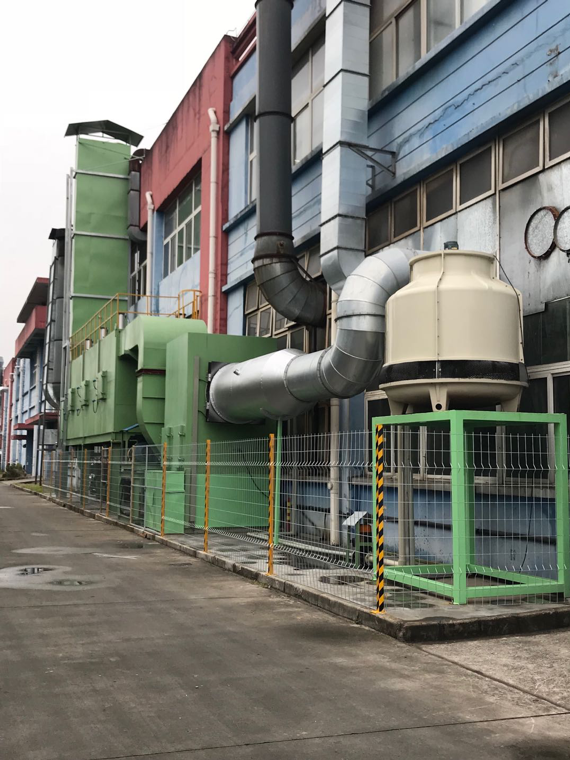

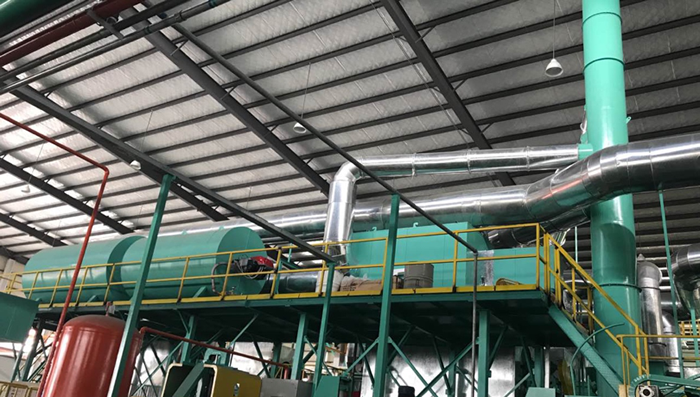

七、 综合治理方法案例

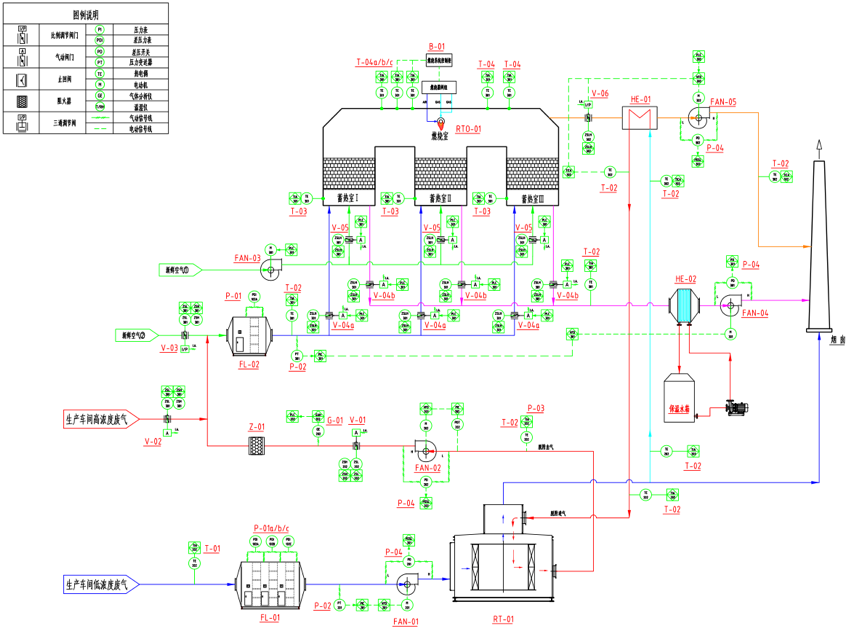

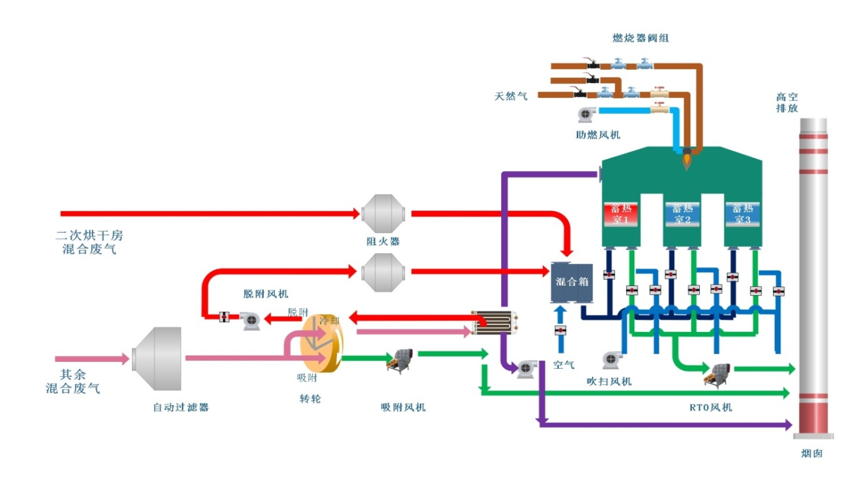

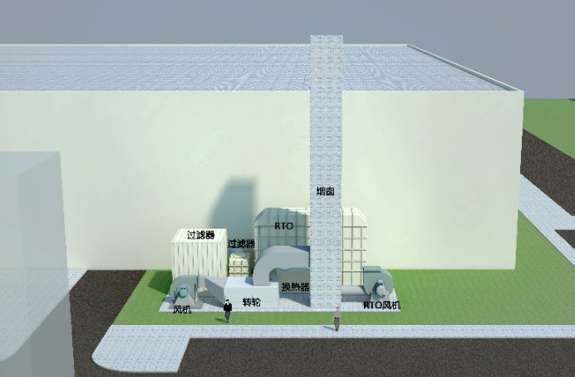

1、二片罐工厂（转轮浓缩+RTO）
2. 制罐厂（转轮浓缩+RTO）
3. 涂印厂（活性炭吸附浓缩脱附+CO）
4. 制桶厂（活性炭吸附浓缩脱附+CO）
八、 达标排放标准
上海：《印刷业大气污染物排放标准》 DB 31/872-2015
| 污染物名称 |
上海DB 31/872-2015
最高允许排放浓度(mg/m3) |
苯 |
1 |
甲苯 |
3 |
二甲苯 |
12 |
苯乙烯 |
-- |
非甲烷总烃 |
50 |
甲醛 |
-- |
颗粒物 |
20 |
九、结束语
感谢您对我们的关注和支持！
上海侨生将一如既往，与各位同仁一起继续为钢桶行业的废气治理贡献力量。
侨生环保，伴您发展；侨生环保；与您同行！
|
