水性漆在钢桶上的应用

文/宋雪曙

宋雪曙先生在2018年钢桶行业大会上演讲

一、环保政策分析

1、国家环保政策

1）财政部、国家税务总局2015年1月26日发布《关于对电池、涂料征收消费税的通知》，自2月1日起对涂料征收消费税，在生产、委托加工和进口环节征收，适用税率均为4%。对施工状态下挥发性有机物（VOC）含量低于420克/升（含）的涂料免征消费税。此举将加速涂料行业的环保化，涂料产品的环保升级将成为关键。

2）2017年，国家及地方政府对VOCs相关政策及标准的制定加紧了脚步。截至目前，已有北京、上海、江苏、安徽、湖南、四川等21个省、市、自治区出台了VOCs排污收费政策。 2015年发布的关于《挥发性有机物排污收费试点办法》废止，费改税政策正式实施，自2018年1月1日起执行。

2、行业发展趋势

自2017年上半年起，中国涂料工业协会积极与国家环保部门进行沟通，明确了编制低VOCs含量涂料国家标准作为从源头治理涂料涂装行业VOCs污染的重要性，明确了水性、高固体分等涂料品种在达到相关VOCs含量限值的基础上，都能成为低VOCs含量的环境友好型产品。结合国务院“关于印发打赢蓝天保卫战三年行动计划的通知”（国发〔2018〕22号）中相关要求，最终确定编制推荐性国家标准《低挥发性有机化合物含量涂料产品技术要求》，后由各地方政府自行决定强制实施时间表。国家标委会已于近期申报了《低挥发性有机化合物含量涂料产品技术要求》计划项目，拟于2019年完成。

推行水性涂料、低挥发性有机化合物涂料确实是行业发展的必然趋势。

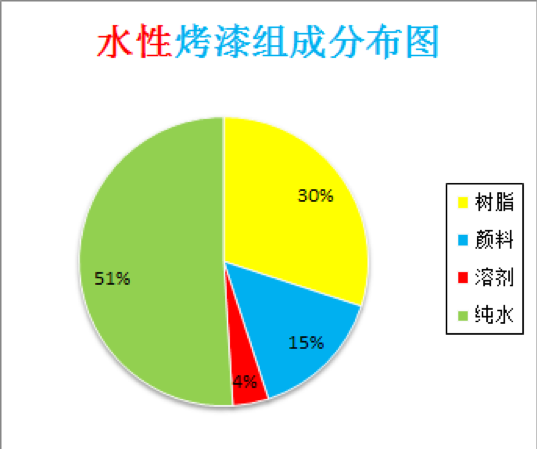

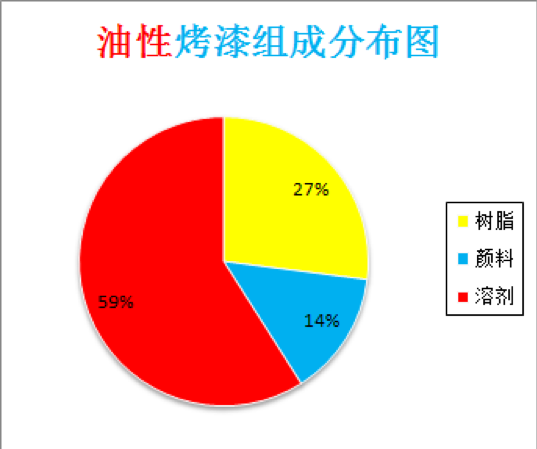

3、水性烤漆与溶剂型烤漆基本组成：

二、水性漆产品的性能特点

1、环保水性烤漆特点

（1）良好的施工性，可冷桶套色涂装，涂装装饰效果好，光泽度较高，在85以上。

（2）绿色环保，产品VOCs含量低（≤120g/l），不含重金属，不含苯类等有害溶剂，改善施工人员工作环境，对身体健康危害极小。

（3）产品烘烤温度较低、烘烤时间短，140℃烘烤10分钟漆膜即可干燥，节省能源。

（4）漆膜机械性能好，附着力0级(划格法)，硬度达2H以上，冲击强度≥50Kg.cm，减少了运输过程中碰撞对漆面的损伤。

（5）耐水性好、耐候性好，钢桶可长期室外存放不怕雨淋、水泡，40 ℃水可泡96h以上；室外曝晒一年后失光、变色等级为1级。

（6）良好的耐溶剂性，0.1mol/L的H2SO4浸泡72h以上、0.5mol/L的Na2CO3浸泡72h以上，二甲苯浸泡24h以上，四氢呋喃浸泡1h以上，适合在化工行业使用。

（7）每公斤漆可喷涂7个钢桶以上，综合成本较低。

（8）储存稳定性好，室内储存六个月性能无变化。

（9）安全性好：运输、贮藏、应用等不会发生燃烧、爆炸等安全问题。

2、环保水性烤漆质量标准

三、水性漆施工工艺

1、适合制桶行业的高压无气喷涂要求，钢桶无需预热，可冷桶套色施工。

2、喷涂粘度控制在20～35秒（涂-4杯），调粘加水5～15%（重量比），可使用纯净水、去离子水或洁净自来水。

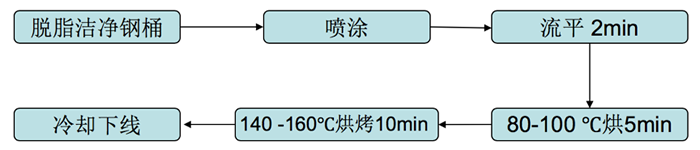

3、涂装工艺：

4、涂装要求

（1）清洁处理：

●涂装前应除净待涂表面的油、灰或其它外部附着物。工件表面应达到：清洁、干燥，无油脂、浮锈、锈蚀、氧化皮等。

●涂装及干燥过程中环境中不得有粉尘及其他污染物。

（2）施工环境：

●施工温度为5~40℃，最佳施工温度为20~26℃；

●相对湿度为30%~80%，最佳相对湿度为40%-60%；

●环境风速不大于0.5米/秒；

●环境空气洁净，达到国标10000级。

（3）喷涂压力

●压力比采用25:1或32：1；

●进气压力为 0.3-0.5MPa；

●使出口压力保持在6-12MPa范围内，喷涂效果最佳。

（4）烘烤条件

●流平2分钟后，进入烘烤箱。

●烘烤宜采用两段式烘烤工艺，

●第一阶段烘烤温度80-100℃，时间5-8分钟；

●第二段烘烤温度为140~160℃，时间10-20分钟。

5、施工现场

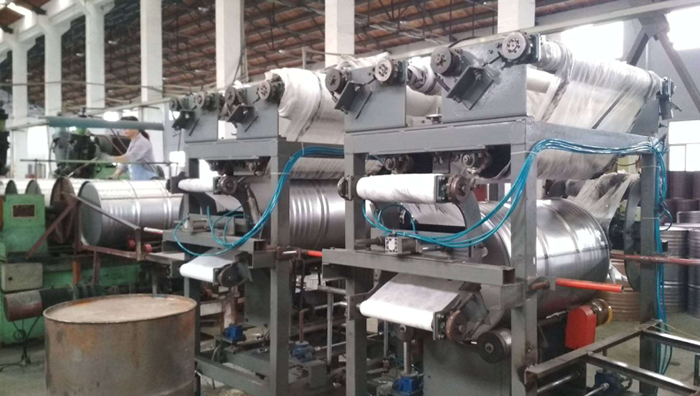

钢桶除油处理

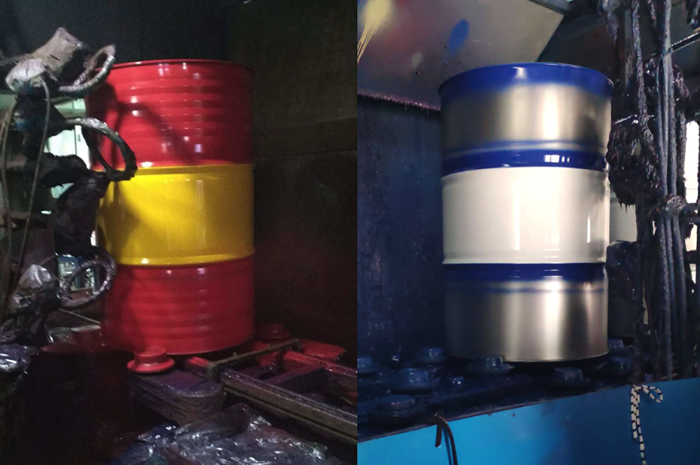

套色喷漆施工

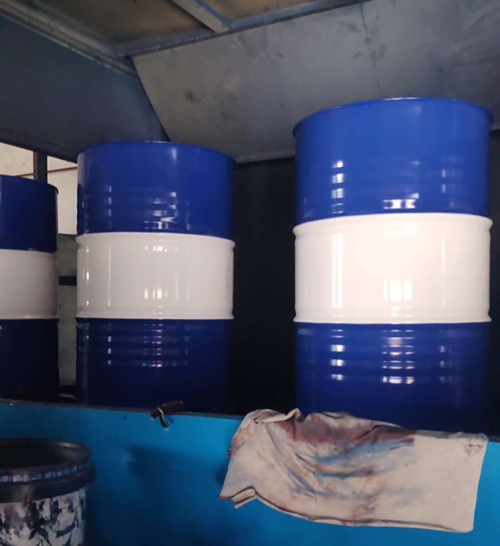

湿膜流平

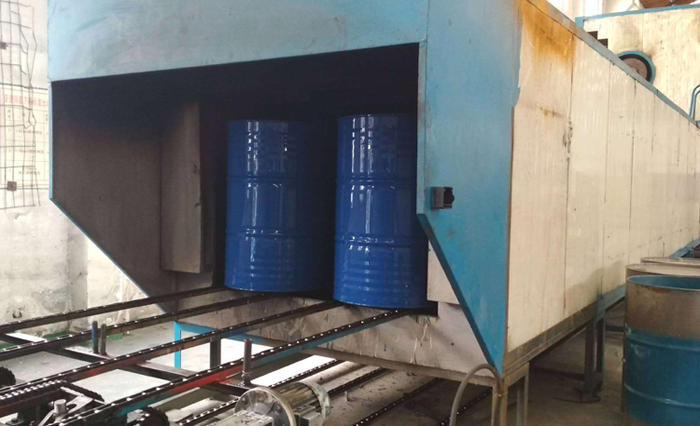

漆膜烘烤

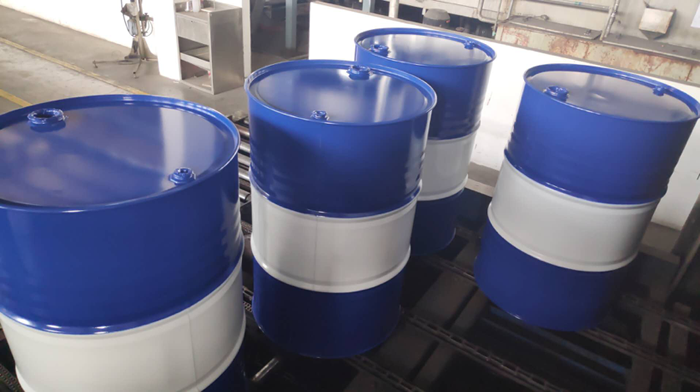

钢桶成品
