冲压工艺与产品设计（1）

文/辛巧娟

一、冲压产品的工艺分类

1、基本工序分类

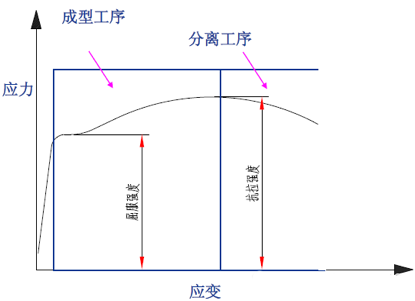

冲压工艺按其变形性质可以分为材料的分离与成型两大类。

分离工序是指坯料在冲压力的作用下，变形部位的应力达到抗拉强度以后，是坯料发生断裂而产生分离，从而获得所需形状与尺寸的工件的冲压工序。

成型工序是指坯料在冲压力的作用下，变形部位的应力达到屈服点，但未达到抗拉强度，使坯料产生塑性变形而不发生断裂分离，从而获得所需形状与尺寸的工件的冲压工序。

插图/冲压工艺图/640-1.png

2、分离工序的类别

分离工序按照其不同的变形机理分为冲裁、整修两大类。

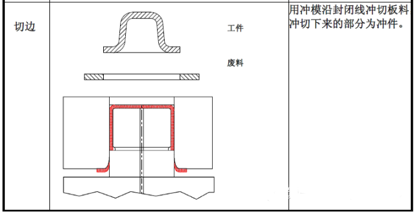

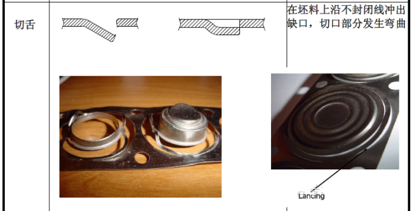

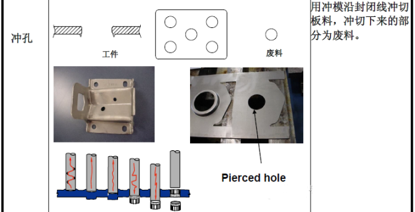

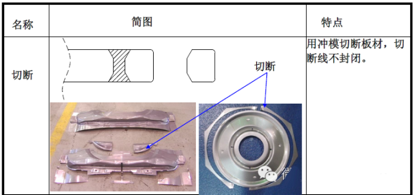

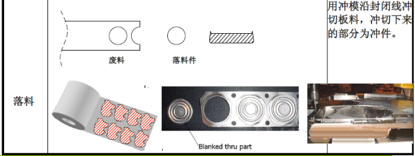

冲裁：指用模具沿沿一定的曲线或直线冲切板料（包括以下几类）

插图/冲压工艺图/640-2.png
插图/冲压工艺图/640-3.png
插图/冲压工艺图/640-4.png
插图/冲压工艺图/640-5.png
插图/冲压工艺图/640-6.png

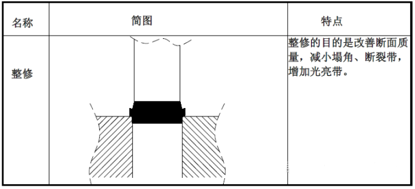

整修是对冲裁件的断面部分进行再加工的分离加工方法，整修变形是一种切削机理，其工件的尺寸精度和断面质量比冲裁件好。

插图/冲压工艺图/640-7.png

3.成型工序的类别

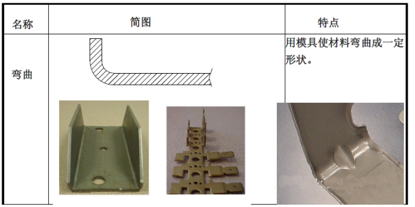

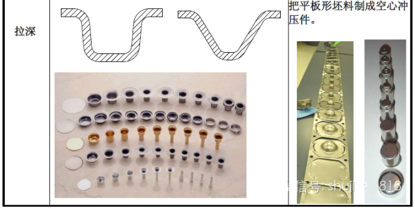

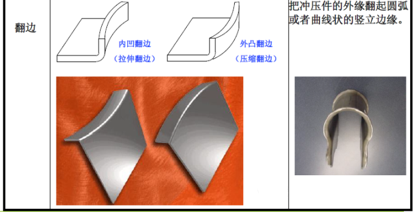

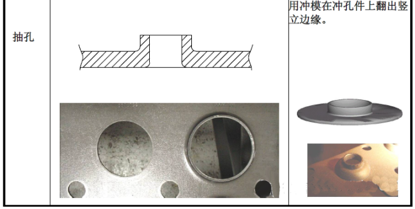

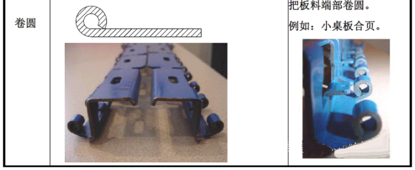

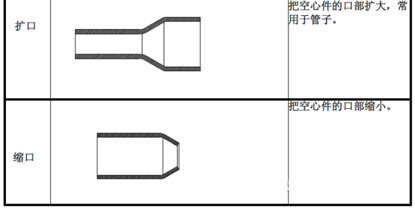

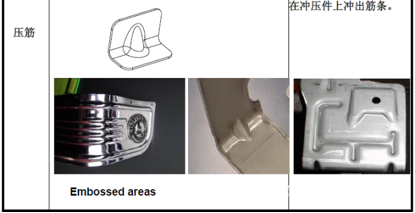

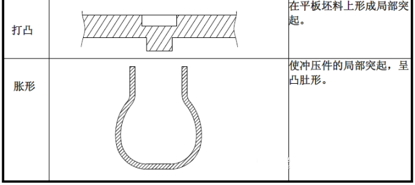

成型工序较多，包括：弯曲、拉深、翻边、胀形和挤压工艺等。（具体如下：）

插图/冲压工艺图/640-8.png
插图/冲压工艺图/640-9.png
插图/冲压工艺图/640-10.png
插图/冲压工艺图/640-11.png
插图/冲压工艺图/640-12.png
插图/冲压工艺图/640-13.png
插图/冲压工艺图/640-14.png
插图/冲压工艺图/640-15.png
