冲压工艺与产品设计（2）

文/辛巧娟

二、冲裁
1、冲裁产品的形态与成型过程介绍

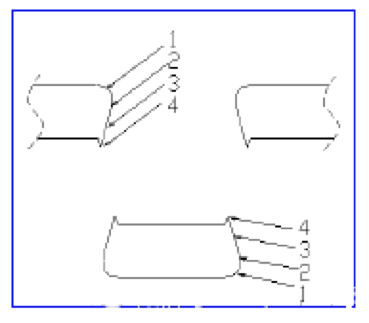

冲裁产品的形态。冲裁产品的的断面分为：塌角、光亮带、断裂带、毛刺，这四种形态是在产品冲裁过程中于不同的阶段，不同的部位、不同的应力作用下产生的。

插图/冲压工艺图/640-16.png

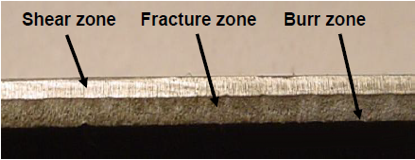

如上图，1塌角 :高度约等于8%T至15%T ；2.光亮带 :高度约等于15%T至55%T ；3.断裂带 :高度约等于35%T至75%T ；4.毛刺 :高度约等于5%T至10%T。

插图/冲压工艺图/640-17.png

1）弹性变形阶段

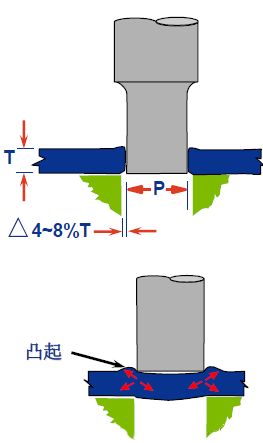

受力分析：刃口部分材料受剪切力，力的大小小于弹性极限，若力消失,则材料恢复原始状态。

插图/冲压工艺图/640-18.png

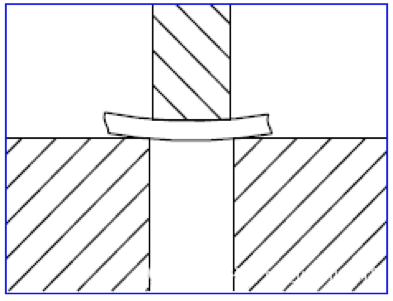

状态描述：凸模施加压力于材料，材料略挤入凹模刃口。

插图/冲压工艺图/640-19.png

2）塑性变形阶段

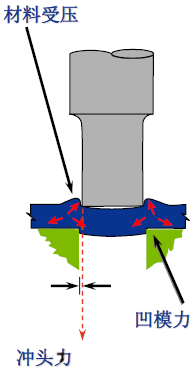

受力分析:材料受力由边及中心，逐渐超过弹性极限

插图/冲压工艺图/640-20.png

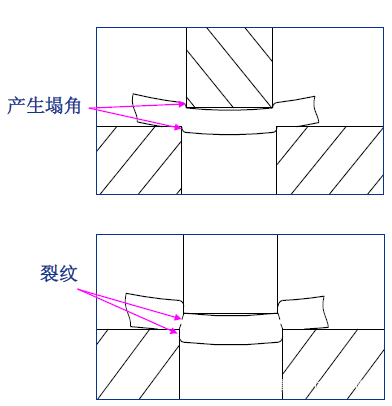

状态描述：凸模进一步深入材料,在本阶段冲裁件产生塌角以及光亮带。

插图/冲压工艺图/640-21.png

3）剪裂阶段

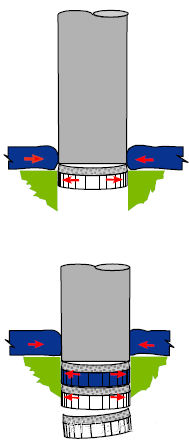

受力分析:材料靠近凹模刃口的部分应力首先达到材料的抗剪切强度，使凹模刃口旁边的材料产生的裂纹增大。而此时凸模刃口部分材料还处于塑性变形阶段,随着冲头的进一步深入材料，冲头附近材料也达到剪切强度，也产生裂纹，再往后两裂纹重合，材料分离。

插图/冲压工艺图/640-22.png

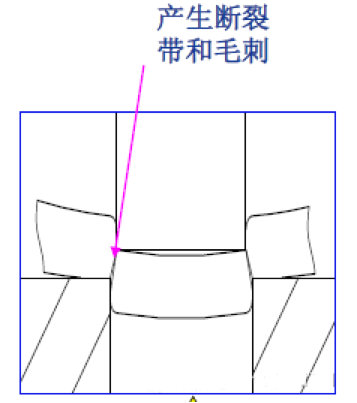

状态描述：材料分离,上下裂纹重合时相互撕扯产生毛刺。

插图/冲压工艺图/640-23.png
