冲压工艺与产品设计（6）

文/辛巧娟

六、其它冲压模具结构简介

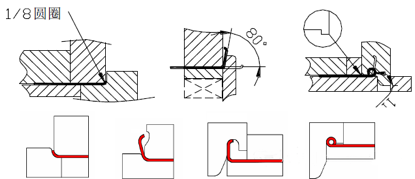

1、卷圆模具结构（方式一）

步骤：1、卷八分之一圆， 2、上斜曲八十度，3、下推卷圆成形。

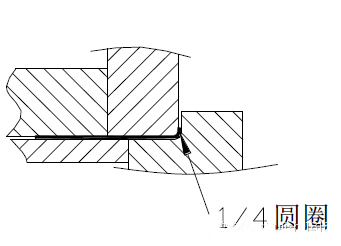

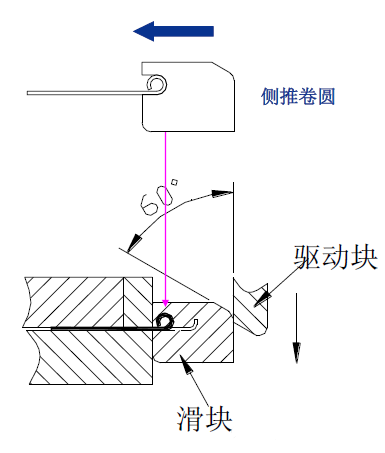

2、卷圆模具结构（方式二）

步骤：1、卷四分之一圆， 2、利用滑块侧推。

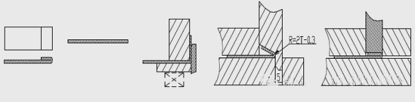

3、打扁模具结构（外边缘打扁）

步骤： 1、下料；2、上曲90度；3、下压70度（冲头R的大小为2倍的料厚减0.3） 4、压平

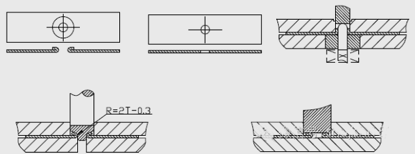

4.打扁模具结构（内孔打扁）

步骤： 1、下料；2、上曲90度；3、下压70度（冲头R的大小为2倍的料厚减0.3） 4、压平

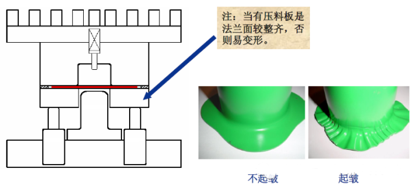

5、拉深结构

---
